J-ZFJC-E50W-18Z7A B型UFO飞碟灯
参考资料
文件:18Z7A、18Z8A、18Z9A集中电源消防应急照明灯具说明书A5 1722329860110.pdf
检验报告
文件:J-ZFJC-E50W-18Z7A 检验报告.pdf ID642.pdf
认证证书
文件:J-ZFJC-E50W-18Z7A 认证证书 ID642.pdf
高清图片
一、灯具特点及注意事项
1. 本灯具设计满足GB 17945-2010《消防应急照明和疏散指示系统》要求。灯具采用6线制，电源3线（火线、零线、地线），通讯2线（总线输出+、总线输出-），强启线（需要时接入），灯具配套专用电源使用。灯具通信线采用无极性低压（24V或36V）通讯，通讯端严禁接入AC220V/DC216V 强电，接入强电将造成灯具无法通讯。灯具输入电源端采用高压AC220V或DC216V 供电。
2. 该系列灯具采用高亮LED，有独立地址、巡检功能，控制部分采用单片机控制，集成度高，可靠性强。
3. 本系列消防应急照明灯具防护等级为IP65，灯具内部已进行密封处理。
注 意：电源输入线和通信线应采用分管铺设。
二、技术参数及灯具尺寸
额定电源电压： AC220V 或 DC216V
主电功耗： 50W/100W/150W
防护等级： IP65
灯具应急时间： 90min
光源参数： DC2.8V-DC3.4V，1.5W
执行标准： GB 17945-2010
工作方式： 非持续型
应急输出光通量： ≥50lm
安装方式： 吊装
额定工作频率： 50Hz
防护方式：封胶方式
灯具外形和尺寸：

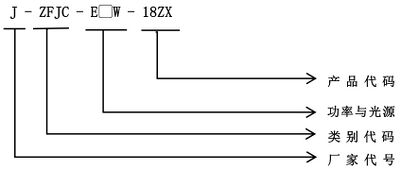

三、型号说明

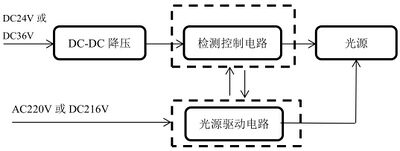

四、工作原理
五、使用说明
1、该灯具受集中控制系统控制，灯具可接受由系统发来的指令改变灯具的工作状态，同时系统可对灯具的各种状态进行监视，实时上报灯具状态。
2、本系列B型应急灯具必须和我公司配套的应急照明集中电源使用；不可独立使用。
六、灯具地址
1、出厂地址：我司灯具出厂前已写入出厂地址，地址码见灯具二维码标签（8位）
2、编码地址：施工现场地址，使用编码器输入1-999（详细操作请参考JBF编码器说明书）
按实际需求记录出厂地址或编码地址，并记录在施工图纸所对应的指定位置，并将整理好的施工图纸妥善存储，用于后期的系统调试。
注： 1.禁止安装未记录地址码的灯具；
2.灯具的编码操作需要与我司配套产品使用；
3.使用编码器编地址时，同一电源下，灯具地址不可重复。
七、接线及安装说明
1、B 型灯具配接大电源和分配电：
将 B 型灯具的通讯线（2 线）接入应急照明分配电装置的输出回路；灯具的电源输入线（3线）接入大电源的 220V 输出回路，确保线路连接牢固工整；强启线需要时接入，接入应急照明分配电装置的输出回路+：

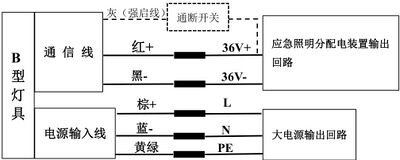

接线如下图所示：
2、B 型灯具配接 B 型电源：
将 B 型灯具的通讯线（2 线）接入 B 型电源的总线输出回路；灯具的电源输入线（3 线）接入 B 型电源 220V 输出回路，确保线路连接牢固工整；强启线需要时接入，接入 B 型电源的总线输出回路+：

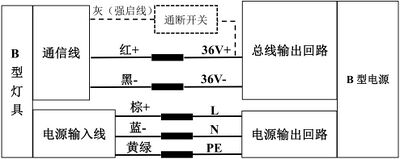

接线如下图所示：
八、安装方式
在图纸设计位置，按照图示建议开孔尺寸开孔，按照上图接线方法接线，确保接线无误及灯具安装牢固美观。
九、维修保养和排除故障
本产品为消防产品，应由受过培训的专业人员进行安装、调试和维修；灯具应安装或贮存于通风、干燥、无腐蚀环境的地方，以免内部元器件受潮。应尽量避免灯具受到摩擦、敲击和冲击，以防外壳产生变形、破损等损坏现象。
十、常见故障及处理方法
| 故障现象 | 原因分析 | 排除方法 |
|---|---|---|
| 灯具接入两线系统 后不亮 | 1、线路故障、供电电源故障 2、灯具设置成了非持续型 |
1、检查灯具接线，测量接线处电压是否 DC24V 或 DC36V； 2、将灯具类型改为持续型 |
| 单台灯具通讯故障 | 1、供电电源原因 2、ID 号错误 |
1、检查灯具是否正常点亮，测量接线处电压 是否正常； 2、检查系统中录入的 ID 号码是否正确。 |
| 应急启动后，疏散灯 具应急状态不正常 | 灯具的应急状态模式错误 | 在主机设置中切热应急状态即可。 |
十一、安全使用注意事项
1．使用前，请您务必详细阅读此说明书，方可接通电源。
2．本产品必须由具有专业资格的人员进行安装、调试和维修作业，保内保外维修，均可以联系我公司售后服务部门，用户不要自行拆开或维修，以防发生意外。
3．安装设备前，请务必切断回路电源，电线接头需做防水、绝缘处理。
4．本系列消防应急照明灯具防护等级为 IP65，灯具内部已进行密封处理；请按照实际使用环境选择相匹配 IP 防护等级的产品；安装环境不匹配导致的产品性能问题，本公司不负任何责任。
5．如果您对安装或使用还有疑问，请向销售商咨询。
