62防火门一体式门磁开关（JBF62D-32P、JBF62D-32M、JBF62D-33P、JBF62D-33M）故障调试
1 概述
JBF62D-32M/33M一体式门磁开关〈规格：防爆型〉是本公司开发的可直接接入防火门监控器的回路使用的设备，不需要再搭配额外的模块即可完成对常闭门的监视，该一体式门磁开关主要用于实时监视常闭门（双门单门）的状态，并将异常状况及时上报防火门监控器。
1.1 产品特点
- 浸封型防爆结构，设备同时具备气体和粉尘防爆功能。
- 防护等级IP65。
- 工作电压范围广，可在DC15~28V范围内正常工作。
- 通信采用二总线技术，无极性要求。
- 施工中建议使用双绞线，导线截面积不小于1.0mm2，在保证低功耗的同时使传输距离最远达1000m。
- 采用青岛消防自主研发的朱鹤芯片，抗干扰能力强，稳定性高。
- 用于客户施工、维护，只需参照安装要求将产品安装于门框和门面上，线路检查完成后即可进行开通调试。
1.2 适用范围
- 适用于工业厂房、化工设备场所、制药厂等工业防爆场所。

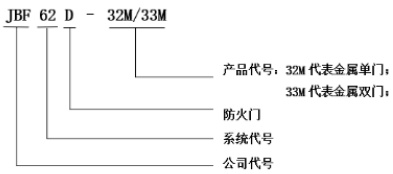

1.3 型号组成
2 工作原理
内嵌微处理器，实现与防火门监控器通讯，故障检测，状态指示与控制信功能。JHF62D-33M 是双常闭门设计，可以同时监视左右两扇门，任何一扇门未关闭到位都会报出门异常。JHF62D-32M 是单常闭门设计，门未关闭到位会报出门异常。两种一体式门锁开关均占用一个回路地址点。编码范围 1～252，实时监控常闭门的状态，并将异常状况及时上报防火门监控器。
3 性能参数
环境特性
| 工作温度 | -40～+75℃ |
| 贮存温度 | -40～+85℃ |
| 相对湿度 | ≤95%（40±2℃无凝露） |
防爆特性
| 防爆标志 | Ex nB II C T8 Gb；Ex nB II C T80℃ Db |
| 防爆合格证号 | JHF62D-33M：CE21．0462 JHF62D-32M：CE21．0742 |
电气特性
| 工作电压 | 总线 24V（15V～28V） |
| 额定功率 | 典型值 6mW |
| 监视电流 | ≤0.25mA（DC24V） |
| 报警电流 | ≤0.4mA（DC24V） |
| 确认灯 | 监视状态：“状态”灯每 4 秒闪亮一次 故障状态：“状态”灯每 4 秒连续闪亮两次 |
通讯特性
| 线 制 | 无极性 二总线 |
| 编码范围 | 1～252 |
| 编码方式 | 电子编码器 |
| 最远传输距离 | ≤1000m（导线截面积≥1.0mm²） |
机械特性
| 外观 | RAL9006（银色） |
| 外壳材质 | ADC12（铸铝） |
| 产品质量 | JBF62D-33M：175g JBF62D-32M：120g 配接 JBF6133-DM 磁铁端：48g |
| 电磁特性 | ZC-RVY 2*0.5 阻燃护套线（黑色） |
| 外形尺寸 | JBF62D-33M（长*宽*高）：240mm×220mm×18.5mm JBF62D-32M（长*宽*高）：150mm×220mm×18.5mm JBF6133-DM（长*宽*高）：74mm×15mm×15mm |
技术特性
保护面积 不涉及
认证特性
消防认证/防爆认证
执行标准
| 1） | GB 29164-2012 防火门监控器 |
| 2） | GB/T 3836.1-2021 环境条件第 1 部分：设备 通用要求 |
| 3） | GB/T 3836.9-2021 环境条件 第 9 部分：由浇封型“m”保护的设备 |
4 安装调试
4.1 安装说明/步骤
- 安装之前用编码器对其写入相应地址码，此编码应与工程软件中的编码相一致。
- 一体式门磁开关采用明装方式，使用螺钉将门磁开关主体部分固定在门框上，磁铁端固定在门扇上。其中 JHF62D-33M 配装两个磁铁端（型号：JHF6133-DM），JHF62D-32M 配装一个磁铁端（型号：JHF6133-DM）。
- 如应用于双门，则将 JHF62D-33M 主体部分固定到门框下沿位置，两个门磁开关磁铁端固定到左右门扇上沿位置，磁铁端应尽量靠近门磁开关的主体部分，两个磁铁端“V”型标应分别与主体部分“V”型标对齐，这样才能使门磁开关保持最佳灵敏度，如图 1 所示。
图 1 JHF62D-33M 安装示意图
- 如应用于单门，则将 JHF62D-32M 主体部分固定到门框下沿位置，门磁开关磁铁端固定到门扇上沿位置，磁铁端应尽量靠近门磁开关的主体部分。并且，磁铁端应靠近主体部分的中心位置直置，这样才能使门磁开关保持最佳灵敏度。如图 2 所示：
图2 JBF62D-32M 安装示意图
- 当安装于金属门体上，磁铁端上沿和门磁开关下沿距离不超过10mm，安装于木质门体时，磁铁端上沿和门磁开关下沿距离不超过25mm。
- 将总线接在L1、L2 负线上，接线无极性，如图3所示。
图3 引出线接线示意图
- 当常闭门处于正常关闭状态时，门磁开关主体部分与磁铁端相互靠近，并符合图1或图2的布置条件时，防火门监控器显示常闭门正常。
- 当常闭门处于打开状态时，门磁开关主体部分与门磁开关磁铁端相互分离，防火门监控器显示常闭门异常打开。
4.2 调试方法
- 首先使用电子编码器对一体式门磁开关进行编码。
- 一体式门磁开关安装好后将其连接到防火门监控系统中，对其进行登记。
- 打开常闭门，防火门监控器报常闭门故障，异常打开。
- 关闭常闭门，防火门监控器和一体式门磁开关恢复正常监视状态。
5 战障分析与排除
| 故障现象 | 原因分析 | 排除方法 | 备注 |
|---|---|---|---|
| 状态指示灯连续2 次闪亮，报故障 | 常闭门异常打开 | 关闭常闭门 | |
| 接线错误 | 按说明书上的说明接线 | ||
| 电路元器件损坏 | 更换门磁开关 | ||
| 断电重新编址或 连接编址编不上 | 门磁内部电容电 量未释放尽 | 等待1分钟后重新编址 |
6 保养、维护
定期进行运行和故障状态检测试验，建议每半年一次。
根据CIS29357-2013《火灾探测报警产品的维修保养与报废》相关规定，产品使用寿命一般不超过12年。特殊应用环境需要与当地经销商进行确认使用寿命。
7 开箱及检查
整箱包装打开后，本产品应该包括：
| 1 | JHF62D-32M/33M（规格，防爆型）一体式门磁开关 |
| 2 | 产品使用说明书 |
如发现任意项有缺失或有损坏，请与当地经销商联系。
8 注意事项、免责声明
- 在使用中，必须严格按照本说明书的描述进行安装与调试。
- 本公司保留对本说明书的最终解释权。
