J-ZFJC-E3W-16X4-Ex 集电吸顶防爆型照明灯
参考资料
文件:16X4-Ex、16X5-Ex、16X6-Ex消防应急照明灯具说明书A4 1722329183103.pdf
检验报告
文件:J-ZFJC-E3W-16X4-Ex 检验报告.pdf ID611.pdf
文件:J-ZFJC-E3W-16X4-Ex 变更确认检验报告.pdf ID611.pdf
认证证书
文件:J-ZFJC-E3W-16X4-Ex 认证证书.pdf ID611.pdf
高清图片
一、灯具特点及注意事项
本系列灯具设计满足GB 17945-2010《消防应急照明和疏散指示系统》要求，。本灯具为专用灯具，采用低电压供电，严禁接入AC220V/DC216V强电，接入强电将造成灯具损毁。
1．灯具符合Ex de II C T6 Gb等级防爆标准，适用于可能发生爆炸的环境；
2．灯具防护等级为IP67，满足潮湿场合使用；
3．远程指令控制、亮灯、灭灯功能；
4．高光效LED光源，能耗极低，恒流驱动，发光稳定；
5．带独立地址编码，完备的自动检测功能；
6．本产品需要配合防爆管等相关配件（用户自备）使用。
二、技术参数及灯具尺寸
额定电压： DC24V或DC36V
主电功耗： 3W或5W或8W(见灯具标签)
光通量： 3001lm/5001lm/8001m
光源类型： LED
光源参数： DC5.6V-DC6.8V
工作方式： 非持续型
安装方式： 吸顶
防护等级： IP67
防爆标志： Ex de II C T6 Gb /Ex TD A21 IP67 T80℃
适用电缆外径： Φ9~Φ14
引入口规格： G1/2直管螺纹
光源类型： LED
光源参数： DC5.6V-DC6.8V、1.0W

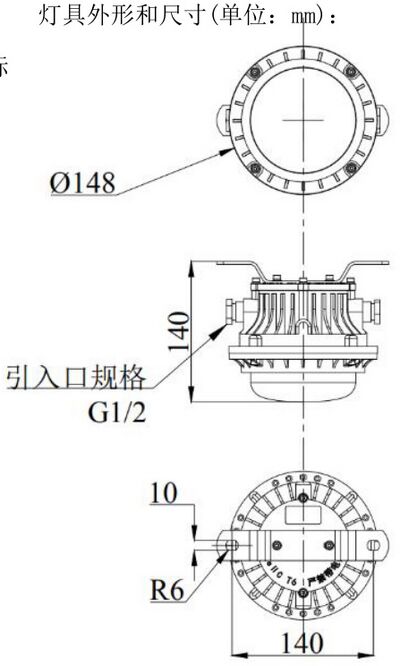

灯具外形和尺寸(单位：mm)

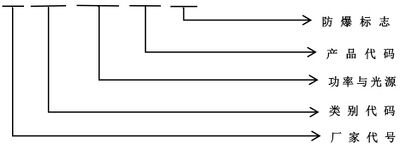

三、型号说明
四、工作原理
五、使用说明
1．该灯具受集中控制系统控制，灯具可接收由系统发来的指令改变灯具的工作状态，同时系统可对灯具的各种状态进行监视。
2．本系列应急灯具必须和我公司配套的消防应急专用电源配合使用；不可独立使用。
六、灯具地址
1．出厂地址：我司灯具出厂前已写入出厂地址，地址码见灯具二维码标签
(8位)。
2．编码地址：需现场编址，使用编码器编入1~999（详细操作请参考JBF编码器说明书）。按实际需求记录出厂地址或编码地址，并记录在施工图纸所对应的指定位置，并将整理好的施工图纸保存，用于后期的系统调试。
注： 1．禁止安装未记录地址码的灯具；
2．灯具的编码操作需要与我司配套产品使用；
3．使用编码器编址时，同一电源下，灯具编址不可重复。
七、接线及安装说明
将灯具两个电源线分别接入智能疏散专用两线系统，确保线路连接牢固工整接线示意如下：
安装说明：
严格按照设计图纸在指定安装位置安装，严格按照灯具孔距打孔。
依照上图接线示意，将灯具引出线与电源线连接好，安装固定牢靠。
本产品需要配合防爆管等相关配件（用户自备）使用。
安装示意图如下：
八、维修保养和常见问题
本产品为消防产品，应由受过培训的专业人员进行安装、调试和维修；灯具应安装或贮存于通风、干燥、无腐蚀环境的地方，以免内部元器件受潮。应尽量避免灯具受到摩擦、敲击和冲击，以防止外壳产生变形、破损等损坏现象。
| 常见问题 | 解决方法 |
|---|---|
| 控制器显示灯具通讯故障 | 确保灯具安装方向、灯具接线、控制器系统中 的ID号码正确 |
九、安全使用注意事项
- 使用前，请您务必详细阅读此说明书，方可接通电源；
- 本产品必须由具有专业资格的人员进行安装、调试和维修作业，保内保外维修，均可以联系我公司售后服务部门，用户不要自行拆开或维修，以防发生意外；
- 安装设备前，请务必切断回路电源，电线接头需做防水、绝缘处理；
- 本系列消防应急灯为IP67消防应急照明灯具，请按照实际使用环境选择相匹配IP防护等级的产品；安装环境不匹配易导致的产品性能出现问题；
- 本产品需要配合防爆管等相关配件（用户自备）使用；
- 如果您对安装或使用还有疑问，请向销售商咨询。
