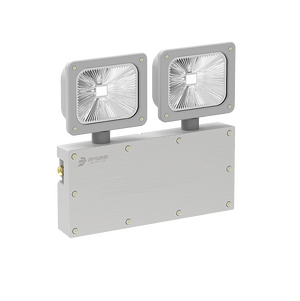

J-ZFJC-E3W-17B4A 集电壁挂照明灯
参考资料
文件:J-ZFJC-E3W-17B4A 使用说明书.pdf ID365.pdf
检验报告
文件:J-ZFJC-E3W-17B4A 检验报告.pdf ID365.pdf
认证证书
文件:J-ZFJC-E3W-17B4A 认证证书.pdf ID365.pdf
高清图片
一、灯具特点及注意事项
本灯具设计满足GB17945-2010《消防应急照明和疏散指示系统》要求，本灯具为专用灯具，采用低电压供电，严禁接入AC220V/DC216V强电，接入强电将造成灯具损毁。
灯具防护等级为IP67，防护方式采用密封胶圈和封胶方式满足潮湿场合使用；
远程指令控制、亮灯、灭灯功能；
高光效LED光源，能耗极低，恒流驱动，发光稳定；
带独立地址编码，完备的自动检测功能；
二、技术参数
1、额定电压： DC24或DC36V
2、主电功耗： 3W/5W/8W(见灯具标签)
3、安装方式： 壁挂
4、防护等级： IP67
5、应急时间： 90min DC5.6V-DC6.8V，1.0W
6、工作方式：非持续型
7、亮度：≥50lm
8、光源类型：LED
9、光源的规格型号：E6Z2835CWAY2UDA
三、灯具外形和尺寸(单位：mm)
四、型号说明
五、工作原理
六、使用说明
- 该灯具受集中控制系统控制，灯具可接收由系统发来的指令改变灯具的工作状态，同时系统可对灯具的各种状态进行监视。
- 按工程施工图纸将应急灯具安装到指定的位置，安装完成后，将灯具ID编码（8位）记录在施工图纸所对应指定位置，并将整理好的施工图纸妥善存储，用于后期的系统调试。
- 本系列应急灯具必须和我公司配套的消防应急专用电源配合使用；不可独立使用。
七、接线及安装说明
将灯具两个电源线分别接入智能疏散专用两线系统，确保线路连接牢固工整接线示意如下：
安装说明：
1、严格按照设计图纸在指定安装位置安装，严格按照灯具孔距打孔。
2、依照接线标签示意，将灯具引出线与电源线连接好，安装固定牢靠。
八、运输与贮存
1、灯具为易碎物品在运输过程中应平稳、牢固，避免因行车时碰撞损坏产品及包装，装卸时应轻拍轻放，不能磕、摔、撞；
2、灯具贮存时，均应放置于干燥、通风的地方，避免与有腐蚀性的物质接触并有必要的防潮、防晒、防雨、防腐等措施。
九、维修保养和常见问题
本产品为消防产品，应由过培训的专业人员进行安装、调试和维修；灯具应安装或贮存于通风、干燥、无腐蚀环境的地方，以免内部元器件受潮，应尽量避免灯具受到摩擦、敲击和冲击，以防止外壳产生变形、破损等损坏现象。
| 常见问题 | 解决方法 |
|---|---|
| 控制器显示灯具通讯故障 | 确保灯具安装方向、灯具接线、控制器系统中 的ID号码正确 |
| 光源的更换方法 | 光源故障或损坏，联系专业维修人员进行更换 |
十.注意事项
1.灯具必须和我公司配套的消防应急专用电源配合使用，不可独立使用。
2.灯具调试完毕后，请即合上电源；除电源发生故障外，不可人为频繁停电。
3.灯具供电为DC24V或DC36V，属低压型，不可接入AC220V；应严格按照上述说明进行操作。
