1 概述

JBF-VS30N独立式数据采集终端是一款电池供电便携式的无线输出的数字压力/液位/温度表，用于消防水系统各种管道各点位阀门处压力，水箱液位、温度监测使用，实时监测压力、液位、温度的数值和状态报警信息，实现云端实时监测。

1.1 产品特点

• 采用3色背光的LCD液晶显示屏，可通过不同颜色区分不同类别的报警信息。

• 产品采用高强度塑料外壳和304不锈钢接头，能够测量水、油等对不锈钢无腐蚀的介质，密闭性能良好。

• 内置高精度压力/液位/温度传感器，能够准确的实时显示压力/液位/温度，并且具有精度高、长期稳定性好的特点。

• 产品实时显示压力/液位/温度，可预设上下限报警点，可以设置波动报警阈值，触发报警限值可及时上报报警数据至消防云平台，同时具备探测量微变上传，可识别液位快速变化。

• 3V电池供电，正常监视状态下可维持3年。

1.2 适用范围

适用于消防水系统中的喷淋管道各点位阀门处压力，各种水箱（池）液位、温度监测使用，可实时监测压力/液位/温度状态变化，具有上、下限阈值报警等功能，可在云端进行实时监测。

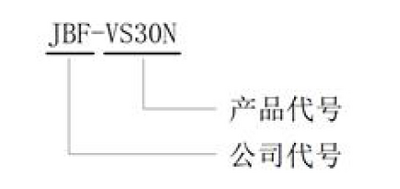

1.3 型号组成

2 工作原理

产品采用耐冲击高精度、低功耗传感单元实现液位/温度/压力数据检测，内嵌低功耗微处理器，周期进行压力/液位/温度数据采集，实现实时状态监测。产品具有本地显示功能，配置高清液晶显示屏，并实现正常、故障及报警三种状态分别对应三色背光指示，内部配置无线数据 NB 模组，可以将采集数据上传到云端，实现实在线监测功能。

3 性能参数

环境特性

项目	参数
工作温度	-10～+55℃
贮存温度	-20～+65℃
相对湿度	≤95%（无凝露）

电气特性

项目	参数
工作电压	3V（电池）
监视电流	≤0.03mA
报警电流	≤6mA
量程	压力：0～2.5MPa；液位型：0～5m；温度：-40～80℃。
确认灯	监视状态时，红色指示灯闪亮（3S/次）；报警状态时，红色指示灯常亮；故障状态时，红色指示灯闪亮（1S/次）。

通讯特性

项目	参数
线制	无线传输，NB型（含SIM卡，3年资费）

机械特性

项目	参数
外观	PANTONE Warm Gray 1 C 米白色
外壳材质	塑料
产品质量	压力型 413g / 液位型 793g / 温度型 450g
外形尺寸	L94mm × W105mm × H65mm

4 安装调试

4.1 安装说明/步骤

• 产品采用明装方式，外形尺寸见图1、图2、图3，单位：mm

• 液位型产品为液体液位检测设备，安装在水箱上或者旁边支架位置处，通过备件支架安装，液位监测探头为投入式，直接放置于水箱内。

• 温度型产品为液体温度检测设备，直接拧接在水箱三通接口螺纹上，安装接口为G1/2螺纹，安装时请用扳手工具旋转温度传感器，直至拧紧设备摆正显示表头。

• 压力型产品为管道压力检测设备，直接拧接在管道三通接口螺纹上，安装接口为G1/2螺纹，安装时请用扳手工具旋转压力传感器，直至拧紧设备摆正显示表头。

图1 液位型外形及安装尺寸图

图2 温度型外形及安装尺寸图

图3 压力型外形及安装尺寸图

注意：

本产品应安装在防水淋的环境中，安装时应确保设备安装牢固，定期检查设备是否正常运行。设备使用前，需由当地经销商或技术服务部门使用NB测试仪，测量安装位置NB信号质量，当地NB信号强度优于-105dbm可以使用，低于此指标或无信号，需要与运营商沟通。

4.2 调试

4.2.1 设备注册

设备出厂装载电池，但是在使用前需要将设备注册至青鸟云平台，注册流程如下：

1. 首先打开青鸟云平台：https://fire-iot.jbufacloud.com/#home，输入用户名和密码。

1. 点击防火单位后，选择“首页”，然后依次选择“设施管理”→“消防设施”→“新增”。

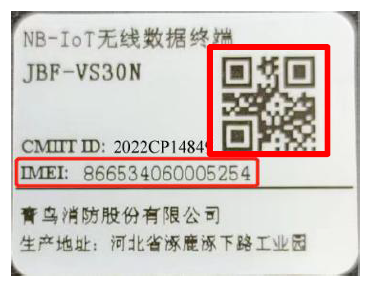

1. 在产品外壳左侧位置的NB信息标签上抄录或扫描获取产品的IMEI号码，如下图所示：

图4 NB信息标签

1. 然后在弹出的框中填写登记详细信息，填写完毕后点击保存。

4.2.2 操作

1. ●开机

设备默认出厂是待机状态，需要手动激活进入正常工作模式。

1）短按一次点亮屏幕，屏幕上显示所有字符；

2）按住按键不放，屏幕进入读秒的状态；

3）读秒计数达到10S以上即可松开按键，设备进入开机流程。

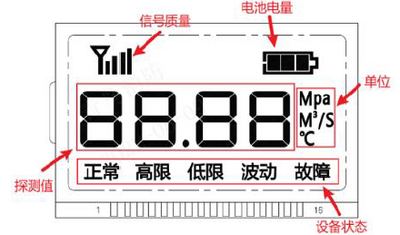

液晶屏所有显示信息界面如下图：

图5 液晶屏显示界面

1. ●工作

1）设备开机完成进入工作状态，红色指示灯闪亮（3S/次），屏幕白色背光点亮，30S后熄灭。每短按一次按键，屏幕可以点亮30S。

2）屏幕点亮状态下，自动切换显示探测值、高阈值（H）、低阈值（L）、心跳间隔（p）、模拟量变化率（b，默认10%），20S循环一次。（开启波动报警功能后循环显示会增加两个参数：波动报警撤销时间（F）、波动报警阈值（d），循环周期延长到28S）

3）设备在正常工作状态下，采样数值距离上次上传的历史数值差值大于“设备量程×模拟量变化率（b）”，会触发一次数据同步，以增强青鸟云平台数据实时性。

1. 阈值设置

1）设备出厂设置：默认阈值，压力/液位传感器高限1.0、低限0.0，温度传感器高限50、低限5；心跳周期22h；模拟量变化率10%；波动报警撤销时间20分钟；波动报警阈值20%。

2）设备的高限、低限、心跳周期、模拟量变化率、波动报警撤销时间、波动报警阈值可以设置，首先在青鸟云上“设备管理”→“详情”→“设置”选项卡输入要改的阈值点击“设置”下发，然后终端连续5次按功能键，屏幕显示“SYNC”，等待8～60秒后屏幕显示“SYOK”2秒，新闻值同步成功。

注：① 阈值下发前请选择正确的模拟量类型，类型选择错误，平台会给出错误提示。

② 心跳周期必须以小时为单位，范围1～24。

1. 报警

设备报警后，红色指示灯变为常亮，屏幕转为红色背光闪亮（4S亮、4S灭），设备状态显示为对应的报警状态。恢复到阈值范围内，自动消除报警状态。

1. 故障

设备在检测到传感器断线时，红色指示灯变为快速闪亮（1S/次），屏幕转为黄色背光闪亮（4S亮、4S灭），设备状态显示为故障。传感器重新连线时，故障状态会自动恢复。

设备在检测到模组故障时，红色指示灯变为快速闪亮（1S/次），屏幕转为黄色背光闪亮（4S亮、4S灭），设备状态显示为故障，信号值图标闪亮。

电池电压降低到报警值时（2.59V），红色指示灯变为快速闪亮（1S/次），屏幕转为黄色背光闪亮（4S亮、4S灭），终端会上报电池欠压故障。如果主板供电电池电压低于2.59V时屏幕背光将会强制关闭，如果模组供电电池电压低于2.59V时心跳周期强制切换到22h。

电池电压下降至2.49V以下，设备会强制关机！

1. 波动报警模式

波动报警功能为隐藏功能，默认不开启。

1）开启时需要长按按键10S以上、15S以下，屏幕显示bdon表示波动报警功能打开。

2）关闭时需要长按按键10S以上、15S以下，屏幕显示bdof表示波动报警功能关闭。

3）波动报警触发方式，在正常采样阈值内，如果新采样的数据与过去60min内的采样数据最值差值大于“设备量程×波动报警阈值（d）”，终端转换为波动报警状态，并上报到云平台。

4）波动报警恢复方式，设备波动报警后，如果“波动报警撤销时间（F）”内采集的数据趋于稳定，没有再出现触发波动报警的情况发生，设备波动报警状态自动恢复。

5 故障分析与排除

调试与运行中可能出现的故障现象及排除办法

故障现象	原因分析	排除方法
指示灯不亮，液晶屏无显示	1.未开机 2.电池安装异常或欠电 3.电池仓未有效连接	1.点亮屏幕，长按10S以上开机。 2.更换安装电池 3.重新安装电池仓
通讯故障（无线）	1.SIM卡欠费	1.SIM卡续费 2.协调当地运营商优化网络 3.检查线路，重新连接 4.联系维修 5.移动天线位置需至机柜外，且不能置于屏蔽环境 6.阈值下发有网络丢包的可能，请等待1min后重新下发
误报	1.传感器连接异常 2.传感器检测开窗口异常	1.检查传感器接线 2.检查是否有异物填充检测口

6 保养、维护

定期进行电池和显示状态查看，查看电池电量和显示内容，建议每半年一次。

7 开箱及检查

打开包装后，本产品应该包括：

包含内容
独立式数据采集终端
产品使用说明书
天线
安装支架及膨胀螺钉（仅限液位型）

如发现任意项有缺失或有损坏，请速与我们联系，我们将立即补全产品的缺失项，或者在确定是非人为因素造成的破损下，无条件的为客户更换新的产品。

8 注意事项、免责声明

• 在使用中，必须严格按照本说明书的描述进行安装与调试。

• 本公司保留对本说明书的最终解释权。
