第1行： 第1行：
[[Category:应急照明和疏散指示系统]]

{{产品说明书|引用文件名=J-BLZC-1LREⅡ0.5W-12DDXDA 使用说明书}}
{{检验报告|引用文件名=J-BLZC-1LREⅡ0.5W-12DDXDA 检验报告}}
{{认证证书|引用文件名=J-BLZC-1LREⅡ0.5W-12DDXDA 认证证书}}

== 适用产品及产品型号对照表 ==

{| class="wikitable"
|-
| [[文件:J-BLZC-2LREⅡ0.5W-12SXDA 双面双向（吊装）型号对照.png|200px]]
| [[文件:J-BLZC-1LREⅡ0.5W-12DXDA 单面双向（吊装）型号对照.png|200px]]
| [[文件:J-BLZC-1LREⅡ0.5W-12BXDA 单面双向（壁挂）型号对照.png|200px]]
|- style="text-align:center;"
| J-BLZC-2LREⅡ0.5W-12SXDA<br />双面双向（吊装）
| J-BLZC-1LREⅡ0.5W-12DXDA<br />单面双向（吊装）
| J-BLZC-1LREⅡ0.5W-12BXDA<br />单面双向（壁挂）
|-
| [[文件:J-BLZC-1XEⅡ0.5W-12DXDA 单面前后（吊装）型号对照.png|200px]]
| [[文件:J-BLZC-1XEⅡ0.5W-12DXDA 单面楼层信息复合前后（吊装）型号对照.png|200px]]
|
|- style="text-align:center;"
| J-BLZC-1XEⅡ0.5W-12DXDA<br />单面前后（吊装）
| J-BLZC-1XEⅡ0.5W-12DXDA<br />单面楼层信息复合前后（吊装）
| style="text-align:left;" |
|}

== 一、概述 ==

本系列集中控制型消防应急标志灯具外壳采用优质金属、阻燃材料以及难燃材料装配而成，外观新颖，做工精细；安装方便，使用安全可靠。灯具采用LED为光源的自带电源持续型标志灯具，其设计满足GB 17945-2010《消防应急照明和疏散指示系统》的要求。其特点为：

1. 远程指令控制、亮灯、灭灯功能；

2. 电路短路自恢复保护；

3. LED为光源，能耗极低；

4. 恒流LED驱动，发光稳定；

5. 应急状态可切换功能；

6. 完备的自动检测功能。

== 二、主要技术参数 ==

{| class="wikitable"
|-
| 1．额定电压：DC36V
| 7．表面亮度：50cd/㎡－300cd/㎡
|-
| 2．主电功耗：0.5W
| 8．工作方式：持续型
|-
| 3．光源类型：LED
| 9．安装方式：壁挂/吊装
|-
| 4．应急工作时间：≥90min
| 10．防护等级：IP30
|-
| 5．电池类型：锂电池
| 11．电池更换时间：2-3年
|-
| 6．光源的规格型号：DC2.7V-DC2.9V，0.1W
|
|}

== 三、工作原理 ==

[[文件:J-BLZC-1XEⅡ0.5W-12DEXDA 自电中型标志灯 原理.png|400px]]

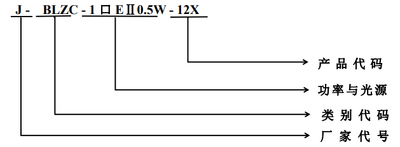

== 四、型号说明 ==

[[文件:J-BLZC-1XEⅡ0.5W-12DEXDA 自电中型标志灯 型号.png|400px]]

== 五、使用说明 ==

1. 工作状态：标志灯正常处于常亮状态，当发生紧急情况时，根据现场情况，对人员进行疏导；

2. 本系列应急灯具为功率总线专用灯具，采用低电压供电，需配套我司的配电箱使用，严禁接入AC220V/DC216V强电，接入强电将造成灯具损毁；

3. 本系列灯具受应急照明控制器控制与管理，可接收由应急照明控制器发来的指令改变灯具的工作状态。

== 六、灯具地址 ==

1. 出厂地址：我司灯具出厂前已写入出厂地址，地址码见灯具二维码标签[[文件:灯具二维码.png|50px]]（8位）

2. 编码地址：需现场编址，使用编码器编入1-999（详细操作请参考JBF编码器说明书）

按实际需求记录出厂地址或编码地址，并记录在施工图纸所对应的指定位置，并将整理好的施工图纸妥善存档，用于后期的系统调试。

注：

1. 禁止安装未记录地址码的灯具；

2. 灯具的编码操作要点与我司配套产品使用；

3. 使用编码器编址时，同一电源下，灯具编址不可重复。

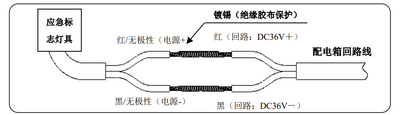

== 七、灯具接线图 ==

[[文件:J-BLZC-1XEⅡ0.5W-12DEXDA 自电中型标志灯 接线.png|400px]]

== 八、灯具外形尺寸 ==

[[文件:J-BLZC-1XEⅡ0.5W-12DEXDA 自电中型标志灯 双面.png|400px]]

双面外形尺寸示例


[[文件:J-BLZC-1XEⅡ0.5W-12DEXDA 自电中型标志灯 壁挂.png|400px]]

壁挂外形尺寸示例


[[文件:J-BLZC-1XEⅡ0.5W-12DEXDA 自电中型标志灯 吊装.png|400px]]

吊装外形尺寸示例

== 九、安装方法 ==

警告：安装设备前，请务必切断回路电源，电线接头需做防水、绝缘处理。

1. 参照灯具的壁挂孔距，根据实际安装位置，测量打孔；

2. 安装固定端子、吊链、膨胀螺钉等配件（需要另购）；

3. 依照接线示意，将灯具引出线与电源线连接好，固定牢靠。

[[文件:J-BLZC-1XEⅡ0.5W-12DEXDA 自电中型标志灯 吊装安装.png|400px]]

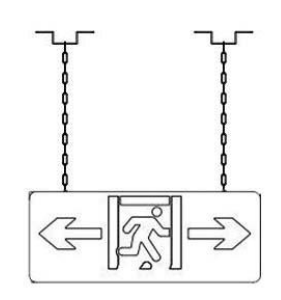

吊装示意图

== 十、维护保养 ==

1. 本系列产品为消防产品，应由受过培训的专业人员进行安装、调试和维修；非专业人员请勿拆开灯具，以防止发生意外。

2. 灯具贮存时，均应放置于干燥、通风的地方，避免与有腐蚀性的物质接触，应尽量避免灯具受到摩擦、敲击和冲击，以防止外壳产生变形、破损等损坏现象。

3. 灯具采用锂电池，在使用前应先给灯具充电约20小时左右，如果灯具应急时间达不到标准要求时，应将灯具进行完全充、放电3~5次的操作，充分激活锂离子的活性后即可满足要求。

4. 为防止灯具电池电压过低而损坏，灯具上电运行后不得随意断主电，若需长时间断电，务必要进行关机操作。

5. 电池更换时间为2-3年，请专业人士进行操作；非专业人员请勿拆开灯具，以防止发生意外。

== 十一、常见故障及处理方法 ==

{| class="wikitable"
|-
! 故障现象
! 原因分析
! 排除方法
|-
| 灯具接入两线系统后不亮
| 1、线路故障、供电电源故障<br>2、灯具设置成了非持续型
| 1、检查灯具接线、测量接线处电压是否正确；<br>2、将灯具类型改为持续型
|-
| 单台灯具通讯故障
| 1、供电电源原因<br>2、ID号错误
| 1、检查灯具是否正常点亮，测量接线处电压是否正常；<br>2、检查系统中录入的ID号是否正确。
|-
| 应急启动后，疏散灯具应急状态不正常
| 灯具的应急状态模式错误
| 在主机设置中切换应急状态即可。
|}

== 十二、安全使用注意事项 ==

1. 使用前，请您务必详细阅读此说明书，方可接通电源；

2. 本系列消防应急灯具为IP30消防应急标志灯具，请按照实际使用环境选择相匹配IP防护等级的产品；安装环境不匹配导致的产品性能问题，本公司不负任何责任；

[[Category:应急照明与智能疏散指示系统]]
[[Category:标志灯]]
[[Category:标志灯]]

2025年11月12日 (三) 10:03的最新版本

参考资料


文件:J-BLZC-1LREⅡ0.5W-12DDXDA 使用说明书.pdf


检验报告

文件:J-BLZC-1LREⅡ0.5W-12DDXDA 检验报告.pdf

认证证书

文件:J-BLZC-1LREⅡ0.5W-12DDXDA 认证证书.pdf


适用产品及产品型号对照表


J-BLZC-2LREⅡ0.5W-12SXDA
双面双向（吊装） 		J-BLZC-1LREⅡ0.5W-12DXDA
单面双向（吊装） 		J-BLZC-1LREⅡ0.5W-12BXDA
单面双向（壁挂）

J-BLZC-1XEⅡ0.5W-12DXDA
单面前后（吊装） 		J-BLZC-1XEⅡ0.5W-12DXDA
单面楼层信息复合前后（吊装）

一、概述

本系列集中控制型消防应急标志灯具外壳采用优质金属、阻燃材料以及难燃材料装配而成，外观新颖，做工精细；安装方便，使用安全可靠。灯具采用LED为光源的自带电源持续型标志灯具，其设计满足GB 17945-2010《消防应急照明和疏散指示系统》的要求。其特点为：

1. 远程指令控制、亮灯、灭灯功能；

2. 电路短路自恢复保护；

3. LED为光源，能耗极低；

4. 恒流LED驱动，发光稳定；

5. 应急状态可切换功能；

6. 完备的自动检测功能。

二、主要技术参数

1．额定电压：DC36V 7．表面亮度：50cd/㎡－300cd/㎡
2．主电功耗：0.5W 8．工作方式：持续型
3．光源类型：LED 9．安装方式：壁挂/吊装
4．应急工作时间：≥90min 10．防护等级：IP30
5．电池类型：锂电池 11．电池更换时间：2-3年
6．光源的规格型号：DC2.7V-DC2.9V，0.1W

三、工作原理



四、型号说明



五、使用说明

1. 工作状态：标志灯正常处于常亮状态，当发生紧急情况时，根据现场情况，对人员进行疏导；

2. 本系列应急灯具为功率总线专用灯具，采用低电压供电，需配套我司的配电箱使用，严禁接入AC220V/DC216V强电，接入强电将造成灯具损毁；

3. 本系列灯具受应急照明控制器控制与管理，可接收由应急照明控制器发来的指令改变灯具的工作状态。

六、灯具地址

1. 出厂地址：我司灯具出厂前已写入出厂地址，地址码见灯具二维码标签 （8位）

2. 编码地址：需现场编址，使用编码器编入1-999（详细操作请参考JBF编码器说明书）

按实际需求记录出厂地址或编码地址，并记录在施工图纸所对应的指定位置，并将整理好的施工图纸妥善存档，用于后期的系统调试。

注：

1. 禁止安装未记录地址码的灯具；

2. 灯具的编码操作要点与我司配套产品使用；

3. 使用编码器编址时，同一电源下，灯具编址不可重复。

七、灯具接线图



八、灯具外形尺寸



双面外形尺寸示例




壁挂外形尺寸示例




吊装外形尺寸示例

九、安装方法

警告：安装设备前，请务必切断回路电源，电线接头需做防水、绝缘处理。

1. 参照灯具的壁挂孔距，根据实际安装位置，测量打孔；

2. 安装固定端子、吊链、膨胀螺钉等配件（需要另购）；

3. 依照接线示意，将灯具引出线与电源线连接好，固定牢靠。



吊装示意图

十、维护保养

1. 本系列产品为消防产品，应由受过培训的专业人员进行安装、调试和维修；非专业人员请勿拆开灯具，以防止发生意外。

2. 灯具贮存时，均应放置于干燥、通风的地方，避免与有腐蚀性的物质接触，应尽量避免灯具受到摩擦、敲击和冲击，以防止外壳产生变形、破损等损坏现象。

3. 灯具采用锂电池，在使用前应先给灯具充电约20小时左右，如果灯具应急时间达不到标准要求时，应将灯具进行完全充、放电3~5次的操作，充分激活锂离子的活性后即可满足要求。

4. 为防止灯具电池电压过低而损坏，灯具上电运行后不得随意断主电，若需长时间断电，务必要进行关机操作。

5. 电池更换时间为2-3年，请专业人士进行操作；非专业人员请勿拆开灯具，以防止发生意外。

十一、常见故障及处理方法

故障现象 原因分析 排除方法
灯具接入两线系统后不亮 1、线路故障、供电电源故障
2、灯具设置成了非持续型 		1、检查灯具接线、测量接线处电压是否正确；
2、将灯具类型改为持续型
单台灯具通讯故障 1、供电电源原因
2、ID号错误 		1、检查灯具是否正常点亮，测量接线处电压是否正常；
2、检查系统中录入的ID号是否正确。
应急启动后，疏散灯具应急状态不正常 灯具的应急状态模式错误 在主机设置中切换应急状态即可。

十二、安全使用注意事项

1. 使用前，请您务必详细阅读此说明书，方可接通电源；

2. 本系列消防应急灯具为IP30消防应急标志灯具，请按照实际使用环境选择相匹配IP防护等级的产品；安装环境不匹配导致的产品性能问题，本公司不负任何责任；
