JBF-SG11 总线隔离式安全栅：修订间差异

来自青鸟百科
此页面具有访问限制。如果您看见此消息，则说明您没有权限访问此页面。
刘佳明（留言 | 贡献）
无编辑摘要
刘佳明（留言 | 贡献）
无编辑摘要
标签：移动版编辑 移动版网页编辑

（未显示同一用户的2个中间版本）
第1行： 第1行：
{{产品图片|文件名称=总线隔离式安全栅_JBF-SG11.png|显示名称=总线隔离式安全栅_JBF-SG11外观}}
{{产品图片|文件名称=总线隔离式安全栅_JBF-SG11.png|显示名称=总线隔离式安全栅_JBF-SG11外观}}
{{产品介绍概述|概述内容=JBF-SG11型总线隔离式安全栅是本安型产品的关联设备，通过限制进入爆炸性环境的能量来起到安全保护作用。产品具有强抗干扰性能，无接地要求，采用防雷设计，确保在防爆场所的安全性。}}
{{产品说明书|引用文件名=JBF-SG11 总线隔离式安全栅使用说明书.pdf_ID522}}
{{产品介绍产品特点|产品特点=输入端和输出端通过变压器和光耦隔离，无接地要求，防雷设计，本安侧短路不影响非本安侧设备，信号传输完全通过硬件电路实现，安装使用方便。}}
{{认证证书|引用文件名=JBF-SG11 认证证书}}
== 性能参数 ==
{{高清图片|文件名称=JBF-SG11 高清图片}}

== 1 概述 ==

JBF-SG11 总线隔离式安全栅（以下简称安全栅）为本安型产品的关联设备，通过限制进入到爆炸性环境的能量（包括限制电压和限制电流）来起到安全保护作用。

该产品按照国家标准GB/T 3836.1-2021《爆炸性环境 第1部分: 设备通用要求》和GB/T 3836.4-2021《爆炸性环境 第4部分：由本质安全型“i”保护的设备》中有关规定制造生产。

该产品可与我公司生产的本安型探测器、本安型手动报警按钮等产品配套使用，应用于防爆场所，广泛用于石油、化工、医药、船舶等领域。

=== 1.1 产品特点 ===

∙ 该产品输入端和输出端通过变压器和光耦隔离，具有较强抗干扰性能。

∙ 该产品无接地要求。

∙ 采用防雷设计，避免由于雷击造成损坏。

∙ 本安侧短路不会影响非本安侧设备。

∙ 该产品完全通过硬件电路实现信号传输，信号延时低。

∙ 该产品可正常传输消防二总线信号。

∙ 安装使用方便。

=== 1.2 适用范围 ===

∙ 安全栅应安装在安全区域。

∙ 广泛用于石油、化工、医药、船舶等领域。

∙ 满足国家标准 GB/T 3836.1-2021《爆炸性环境 第 1 部分: 设备通用要求》和 GB/T 3836.4-2021《爆炸性环境 第4 部分：由本质安全型“i”保护的设备》。

=== 1.3 型号组成 ===

[[文件:JBF-SG11 总线隔离式安全栅_图1.3.png|400px]]

== 2 工作原理 ==
安全栅是通过限制输出能量来达到保护作用的。在防爆系统中，由于安全栅的存在，所以不论发生任何故障都能保证输出的能量被限制在一个安全值（不会点燃规定的分级、分组爆炸性气体混合物）内，从而保证现场安全。

安全栅对电压的限制作用通过齐纳二极管实现，当输入端电压由于某种原因变高时，齐纳二极管导通，把输出端电压限制在允许输出的最高电压值内，齐纳二极管一旦导通，其电流急剧上升，若输入端电压过高或高电压作用时间过长，会把串联在电路中的熔断器熔断，防止高电压进入危险区。当现场负载短路时，安全栅中的限流电路起到限流作用，把输出电流限制在允许输出的最大电流值内。

== 3 性能参数 ==
=== 环境特性 ===
=== 环境特性 ===
工作温度 -10～+55℃<br>
{| class="wikitable"
贮存温度 -20～+65℃<br>
|-
相对湿度 ≤95%（无凝露）<br>
! 工作温度
! -10~+55℃
|-
| 贮存温度
| -20~+65℃
|-
| 相对湿度
| ≤95%（无凝露）
|}

=== 防爆特性 ===
=== 防爆特性 ===
防爆标志 [Ex ib Gb] IIC<br>
{| class="wikitable"
防爆合格证号 CE23.3858<br>
|-
! 防爆标志
! [Ex ib Gb] IIC
|-
| 防爆合格证号
| CE23.3858
|}

=== 电气特性 ===
=== 电气特性 ===
工作电压 总线电压：DC24V，控制器提供<br>
{| class="wikitable"
电源电压：DC24V(DC18V~DC28V)<br>
|-
静态功耗 回路：≤ 2.2mA（DC24V） 电源：≤ 18mA（DC24V）<br>
! 工作电压
本安参数 Um:250V AC Uo:25.2V Io:28mA Po:0.71W<br>
! 总线电压：DC24V，控制器提供 <br />电源电压：DC24V(DC18V~DC28V)
Co: 107nF Lo:0.26mH<br>
|-
| 静态功耗
| 回路：≤2.2mA（DC24V） <br />电源：≤18mA（DC24V）
|-
| 本安参数
| Um:250V AC Uo:25.2V Io:28mA <br />Po:0.71W Co:107nF Lo:0.26mH
|}

=== 通讯特性 ===
=== 通讯特性 ===
线 制 四线制（总线无极性、电源无极性）<br>
{| class="wikitable"
兼容性 JBF-11SF、JBF-11SF-C、JBF51S、JBF50XX 系列控制器<br>
|-
! 线制
! 四线制（总线无极性、电源无极性）
|}

=== 兼容性 ===
{| class="wikitable"
|-
! JBF-11SF、JBF-11SF-C、JBF51S、JBF50XX系列控制器
|}

=== 机械特性 ===
=== 机械特性 ===
外 观 PANTONE Warm Gray 1 C 米白色<br>
{| class="wikitable"
外壳材质 塑料<br>
|-
产品质量 约 190g<br>
! 外观
外形尺寸 L 153mm×W 30mm×H 95mm<br>
! PANTONE Warm Gray 1 C 米白色
{{产品介绍注意事项、免责声明|注意事项、免责声明=在使用中，必须严格按照本说明书的描述进行安装与调试。本公司保留对本说明书的最终解释权。}}
|-
{{产品说明书|引用文件名=JBF-SG11 总线隔离式安全栅使用说明书.pdf_ID522}}
| 外壳材质
{{认证证书|引用文件名=JBF-SG11 认证证书}}
| 塑料
|-
| 产品质量
| 约190g
|-
| 外形尺寸
| L 153mmxW 30mmxH 95mm
|}

=== 认证特性 ===
{| class="wikitable"
|-
! 防爆认证
|}

=== 执行标准 ===
{| class="wikitable"
|-
! 1）
! GB/T3836.1-2021《爆炸性环境第1部分：设备通用要求》
|-
| 2）
| GB/T3836.4-2021《爆炸性环境第4部分：由本质安全型i"保护的设 备》
|}

== 4 安装调试 ==
=== 4.1 安装说明/步骤 ===

∙ 安装方式一：采用墙装方式安装，在安装墙面上，横向钻两个间距为 139mm 、孔径为 Φ5mm 的安装孔，使用螺钉将安全栅拧紧。

∙ 安装方式二：采用 35mm 导轨安装方式。

∙ 外形及安装尺寸如图1 所示，单位：mm 。

[[文件:JBF-SG11 总线隔离式安全栅_图 1 外形及安装尺寸图.jpg|400px]]

图1 外形及安装尺寸图


∙ 输入、输出线采用 RVS2×1.0∼1.5mm<sup>2</sup>导线。

∙ 回路线接1、2 端子上，接线无极性；电源线接3、4 端子上，接线无极性，输出线接 5、6 端子上。

∙ 安全栅端子图例如图2 所示，端子定义如表 1 所示：

[[文件:JBF-SG11 总线隔离式安全栅_图 2 端子图.jpg|400px]]

图 2 端子图
表 1 端子定义
{| class="wikitable"
|-
! colspan="4" | 非本安侧
! colspan="2" | 本安侧
|-
| 端子1
| 端子2
| 端子3
| 端子4
| 端子5
| 端子6
|-
| L1
| L2
| V1
| V2
| OUT+
| OUT-
|}

输入功能：

端子1、端子2：接回路线，无极性。
端子3、端子4：接电源线，无极性。


输出功能：

端子5、端子6：本安输出信号，接本安设备。

接线示意图如下所示：

[[文件:JBF-SG11 总线隔离式安全栅图 3 接线示意图.png|400px]]

图 3 接线示意图


=== 4.2 布线要求 ===
OUT+ 、OUT-所接电缆间的分布电容不得大于 107nF ，分布电感不得大于 0.26mH 。

本安电缆的长度应按如下方法进行计算：

计算本安电缆长度应验算电缆的分布电容和分布电感值是否满足要求。通常电缆分布参数按集总参数考虑，其值与电缆长度成正比，即

Cc≤Co-Ci , Lc≤Lo-Li

式中：

Co、Lo—关联设备给出的最大外部允许电容和电感量；
Ci、Li—本安设备内部最大等效电容和电感量；；
Cc、Lc—允许电缆的最大分布电容和电感量。
例如，选择某本安电缆参数为 Lk≤0.7μH/m，Ck≤200pF/m，,本安设备数量 n=10 个，本安设备参数
Ci=50pF,Li=0mH。选用本安电缆最长为：
<math>N1=\frac{C_{o}-C_{i}*n}{C_{k}}=\frac{107\mathrm{nF}-50\mathrm{pf}*10}{200\mathrm{pf/m}}=532.5m</math>

<math>N2=\frac{L_{o}-\mathrm{L}_{k}*n}{\mathrm{L}_{k}}=\frac{0.26\mathrm{mH}}{0.7\mathrm{uH/m}}=371m</math>

=== 4.3 调试方法 ===
安装安全栅之前，请切断输入信号线的电源。

∙ 正确区分回路线和电源线，对照安全栅端子定义，按照正确定义进行连接。安全栅安装好后，断开安全栅输出接线，输入信号线上电，测量安全栅输出端电压在 20V~25.2V之间后再进行后续步骤。安全栅连接后续本安设备。

∙ 本安设备进行工作，在控制器/模块上查看本安设备工作状态。

== 5 故障分析与排除 ==
输出电压异常时应首先检查外部配套电路及线路是否损坏，确认后再检查安全栅。对有故障的安全栅，不得修复使用，应予以更换。
{| class="wikitable"
|-
! 故障现象
! 原因分析
! 排除方法
! 备注
|-
| rowspan="5" style="vertical-align:middle;" | 输出电压为零 <br />输出电压过高
| 输出线短路
| 断开安全栅输出线再进行测量
|
|-
| 输入线接触不良
| 重新连接输入线
|
|-
| 输入线接线错误
| 按照说明书输入线线序正确连接
|
|-
| 安全栅内部损坏
| 以上三种方法均不能恢复正常
|
|-
| 安全栅内部损坏
| 测量输出电压大于Uo值
|
|}

== 6 保养、维护 ==
定期进行输出电压测量，建议每半年一次。发现输出电压超过Uo 值后，应进行维修或更改。

== 7 开箱及检查 ==
打开包装后，本产品应该包括：

总线隔离式安全栅
产品使用说明书
如发现任意项有缺失或有损坏，请速与我们联系，我们将立即补全产品的缺失项，或者在确定是非人为因素造成的破损下，无条件的为客户更换新的产品。

== 8 注意事项、免责声明 ==

∙ 在使用中，必须严格按照本说明书的描述进行安装与调试。


∙ 本公司保留对本说明书的最终解释权。


[[Category:工业消防系统]][[Category:现场部件]]
[[Category:工业消防系统]][[Category:现场部件]]

2025年8月4日 (一) 15:00的最新版本

总线隔离式安全栅_JBF-SG11外观

参考资料


文件:JBF-SG11 总线隔离式安全栅使用说明书.pdf ID522.pdf


认证证书

文件:JBF-SG11 认证证书.pdf

高清图片

文件:JBF-SG11 高清图片.zip



1 概述

JBF-SG11 总线隔离式安全栅（以下简称安全栅）为本安型产品的关联设备，通过限制进入到爆炸性环境的能量（包括限制电压和限制电流）来起到安全保护作用。

该产品按照国家标准GB/T 3836.1-2021《爆炸性环境 第1部分: 设备通用要求》和GB/T 3836.4-2021《爆炸性环境 第4部分：由本质安全型“i”保护的设备》中有关规定制造生产。

该产品可与我公司生产的本安型探测器、本安型手动报警按钮等产品配套使用，应用于防爆场所，广泛用于石油、化工、医药、船舶等领域。

1.1 产品特点

∙ 该产品输入端和输出端通过变压器和光耦隔离，具有较强抗干扰性能。

∙ 该产品无接地要求。

∙ 采用防雷设计，避免由于雷击造成损坏。

∙ 本安侧短路不会影响非本安侧设备。

∙ 该产品完全通过硬件电路实现信号传输，信号延时低。

∙ 该产品可正常传输消防二总线信号。

∙ 安装使用方便。

1.2 适用范围

∙ 安全栅应安装在安全区域。

∙ 广泛用于石油、化工、医药、船舶等领域。

∙ 满足国家标准 GB/T 3836.1-2021《爆炸性环境 第 1 部分: 设备通用要求》和 GB/T 3836.4-2021《爆炸性环境 第4 部分：由本质安全型“i”保护的设备》。

1.3 型号组成

2 工作原理

安全栅是通过限制输出能量来达到保护作用的。在防爆系统中，由于安全栅的存在，所以不论发生任何故障都能保证输出的能量被限制在一个安全值（不会点燃规定的分级、分组爆炸性气体混合物）内，从而保证现场安全。

安全栅对电压的限制作用通过齐纳二极管实现，当输入端电压由于某种原因变高时，齐纳二极管导通，把输出端电压限制在允许输出的最高电压值内，齐纳二极管一旦导通，其电流急剧上升，若输入端电压过高或高电压作用时间过长，会把串联在电路中的熔断器熔断，防止高电压进入危险区。当现场负载短路时，安全栅中的限流电路起到限流作用，把输出电流限制在允许输出的最大电流值内。

3 性能参数

环境特性

工作温度 -10~+55℃
贮存温度 -20~+65℃
相对湿度 ≤95%（无凝露）

防爆特性

防爆标志 [Ex ib Gb] IIC
防爆合格证号 CE23.3858

电气特性

工作电压 总线电压：DC24V，控制器提供
电源电压：DC24V(DC18V~DC28V)
静态功耗 回路：≤2.2mA（DC24V）
电源：≤18mA（DC24V）
本安参数 Um:250V AC Uo:25.2V Io:28mA
Po:0.71W Co:107nF Lo:0.26mH

通讯特性

线制 四线制（总线无极性、电源无极性）

兼容性

JBF-11SF、JBF-11SF-C、JBF51S、JBF50XX系列控制器

机械特性

外观 PANTONE Warm Gray 1 C 米白色
外壳材质 塑料
产品质量 约190g
外形尺寸 L 153mmxW 30mmxH 95mm

认证特性

防爆认证

执行标准

1） GB/T3836.1-2021《爆炸性环境第1部分：设备通用要求》
2） GB/T3836.4-2021《爆炸性环境第4部分：由本质安全型i"保护的设 备》

4 安装调试

4.1 安装说明/步骤

∙ 安装方式一：采用墙装方式安装，在安装墙面上，横向钻两个间距为 139mm 、孔径为 Φ5mm 的安装孔，使用螺钉将安全栅拧紧。

∙ 安装方式二：采用 35mm 导轨安装方式。

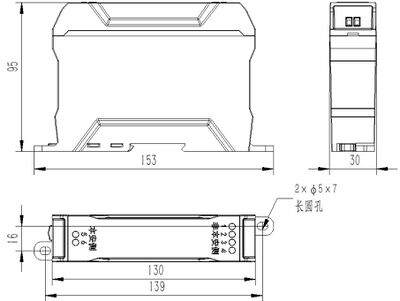

∙ 外形及安装尺寸如图1 所示，单位：mm 。

图1 外形及安装尺寸图


∙ 输入、输出线采用 RVS2×1.0∼1.5mm2导线。

∙ 回路线接1、2 端子上，接线无极性；电源线接3、4 端子上，接线无极性，输出线接 5、6 端子上。

∙ 安全栅端子图例如图2 所示，端子定义如表 1 所示：

图 2 端子图 表 1 端子定义

非本安侧 本安侧
端子1 端子2 端子3 端子4 端子5 端子6
L1 L2 V1 V2 OUT+ OUT-

输入功能：

端子1、端子2：接回路线，无极性。 端子3、端子4：接电源线，无极性。


输出功能：

端子5、端子6：本安输出信号，接本安设备。

接线示意图如下所示：

图 3 接线示意图


4.2 布线要求

OUT+ 、OUT-所接电缆间的分布电容不得大于 107nF ，分布电感不得大于 0.26mH 。

本安电缆的长度应按如下方法进行计算：

计算本安电缆长度应验算电缆的分布电容和分布电感值是否满足要求。通常电缆分布参数按集总参数考虑，其值与电缆长度成正比，即

Cc≤Co-Ci , Lc≤Lo-Li

式中：

Co、Lo—关联设备给出的最大外部允许电容和电感量； Ci、Li—本安设备内部最大等效电容和电感量；； Cc、Lc—允许电缆的最大分布电容和电感量。 例如，选择某本安电缆参数为 Lk≤0.7μH/m，Ck≤200pF/m，,本安设备数量 n=10 个，本安设备参数 Ci=50pF,Li=0mH。选用本安电缆最长为： [math]\displaystyle{ N1=\frac{C_{o}-C_{i}*n}{C_{k}}=\frac{107\mathrm{nF}-50\mathrm{pf}*10}{200\mathrm{pf/m}}=532.5m }[/math]

[math]\displaystyle{ N2=\frac{L_{o}-\mathrm{L}_{k}*n}{\mathrm{L}_{k}}=\frac{0.26\mathrm{mH}}{0.7\mathrm{uH/m}}=371m }[/math]

4.3 调试方法

安装安全栅之前，请切断输入信号线的电源。

∙ 正确区分回路线和电源线，对照安全栅端子定义，按照正确定义进行连接。安全栅安装好后，断开安全栅输出接线，输入信号线上电，测量安全栅输出端电压在 20V~25.2V之间后再进行后续步骤。安全栅连接后续本安设备。

∙ 本安设备进行工作，在控制器/模块上查看本安设备工作状态。

5 故障分析与排除

输出电压异常时应首先检查外部配套电路及线路是否损坏，确认后再检查安全栅。对有故障的安全栅，不得修复使用，应予以更换。

故障现象 原因分析 排除方法 备注
输出电压为零
输出电压过高 		输出线短路 断开安全栅输出线再进行测量
输入线接触不良 重新连接输入线
输入线接线错误 按照说明书输入线线序正确连接
安全栅内部损坏 以上三种方法均不能恢复正常
安全栅内部损坏 测量输出电压大于Uo值

6 保养、维护

定期进行输出电压测量，建议每半年一次。发现输出电压超过Uo 值后，应进行维修或更改。

7 开箱及检查

打开包装后，本产品应该包括：

总线隔离式安全栅 产品使用说明书 如发现任意项有缺失或有损坏，请速与我们联系，我们将立即补全产品的缺失项，或者在确定是非人为因素造成的破损下，无条件的为客户更换新的产品。

8 注意事项、免责声明

∙ 在使用中，必须严格按照本说明书的描述进行安装与调试。

∙ 本公司保留对本说明书的最终解释权。
