J-BLZC-2OEⅡ0.5W-12SHDA 自电中型标志灯

参考资料

文件:J-BLZC-2OEⅡ0.5W-12SHDA 使用说明书.pdf

检验报告

文件:J-BLZC-2OEⅡ0.5W-12SHDA 检验报告.pdf

认证证书

文件:J-BLZC-2OEⅡ0.5W-12SHDA 认证证书.pdf

适用产品及产品型号对照表

J-BLZC-1LROE II0.5W-12B9XA 单面双向(不变向)(壁挂)	J-BLZC-1LROE II0.5W-12DCXA 单面双向(不变向)(吊装)	J-BLZC-1REII0.5W-12D6YDA 单面右向(吊装)
J-BLZC-1RE II0.5W-12BBYDA 单面右向(壁挂)	J-BLZC-1LEII0.5W-12D6ZDA 单面左向(吊装)	J-BLZC-1LE II0.5W-12B8ZDA 单面左向(壁挂)
J-BLZC-2LREII0.5W-12S3YDA 双面单向(吊装)	J-BLZC-10EII0.5W-12DGDA 单面安全出口(吊装)	J-BLZC-10EII0.5W-12BODA 单面安全出口(壁挂)
J-BLZC-20EII0.5W-12SHDA 双面安全出口(吊装)	J-BLZC-10EII0.5W-12DHDA 单面出口(吊装)	J-BLZC-10EII0.5W-12BPDA 单面出口(壁挂)
J-BLZC-2OEII0.5W-12SIDA 双面出口(吊装)	J-BLZC-1XEII0.5W-12D7QDA 单面前向(吊装)	J-BLZC-2XEII0.5W-12S7QDA 双面前向(吊装)
J-BLZC-1XEII0.5W-12D7HDA 单面后向(吊装)	J-BLZC-2XE JI0.5W-12S5HDA 单面后向(吊装)	J-BLZC-10EII0.5W-12DIDA 单面楼层(吊装)
J-BLZC-10EII0.5W-12BQDA 单面楼层(壁挂)	J-BLZC-20E II0.5W-12SJDA 双面楼层(吊装)	J-BLZC-1LEII0.5W-12D8ZDA 单面楼层信息复合左(吊装)
J-BLZC-1LEIIO.5W-12B9ZDA 单面楼层信息复合左(壁挂)	J-BLZC-1RE II0.5W-12D9YDA 单面楼层信息复合右(吊装)	J-BLZC-1REII0.5W-12B7YDA 单面楼层信息复合右(壁挂)
J-BLZC-2LREILO.5W-12S4YDA 双面单楼层信息复合(吊装)	J-BLZC-2XE II0.5W-12S8QDA 双面楼层信息复合前(吊装)	J-BLZC-1XEJI0.5W-12DAQDA 单面楼层信息复合前(吊装)
J-BLZC-2XEII0.5W-12S6HDA 双面楼层信息复合后(吊装)	J-BLZC-1XEII0.5W-12DBHDA 单面楼层信息复合后(吊装)

一、概述

本系列集中控制型消防应急标志灯具外壳采用优质金属、阻燃塑料以及难燃材料装配而成，外观新颖，做工精细；安装方便，使用安全可靠。灯具采用LED为光源的自带电源持续型标志灯具，其设计满足GB 17945-2010《消防应急照明和疏散指示系统》的要求。其特点为：

1．远程指令控制、亮灯、灭灯功能；

2．电路短路自恢复保护；

3．LED为光源，能耗极低；

4．恒流LED驱动，发光稳定；

5．应急状态可切换功能；

6．完备的自动检测功能。

二、主要技术参数

1．额定电压：DC36V

2．主电功耗：0.5W

3．光源类型：LED

4．应急工作时间：≥90min

5．电池类型：锂电池

6．光源的规格型号：DC2.7V-DC2.9V，0.1W；

三、工作原理

四、型号说明

五、使用说明

1．工作状态：标志灯正常处于常亮状态，当发生紧急情况时，根据现场情况，对人员进行疏导；

2．本系列应急灯具为功率总线专用灯具，采用低电压供电，需配套我司的配电箱使用，严禁接入AC220V/DC216V强电，接入强电将造成灯具损毁；

3．本系列灯具受应急照明控制器控制与管理，可接收由应急照明控制器发来的指令改变灯具的工作状态。

六、灯具地址

1．出厂地址：我司灯具出厂前已写入出厂地址，地址码见灯具二维码标签（8位）；

2．编码地址：需现场编址，使用编码器编入1-999（详细操作请参考JBF编码器说明书）

按实际需求记录出厂地址或编码地址，并记录在施工图纸所对应的指定位置，并将整理好的施工图纸妥善存档，用于后期的系统调试。

注：

1. 在安装前记录地址码的灯具；

2. 灯具的编码操作要与我司配套产品使用；

3. 使用编码器编址时，同一电源下，灯具编址不可重复。

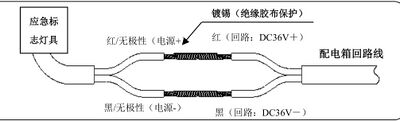

七、灯具接线图

八、灯具外形尺寸

双面外形尺寸示例

壁挂外形尺寸示例

吊装外形尺寸示例

九、安装方法

警告：安装设备前，请务必切断回路电源，电线接头需做防水、绝缘处理。

1．参照灯具的壁挂孔距，根据实际安装位置，测量打孔；

2．安装固定端子、吊链、膨胀螺钉等配件（需要另购）；

3．依照接线示意，将灯具引出线与电源线连接好，固定牢靠。

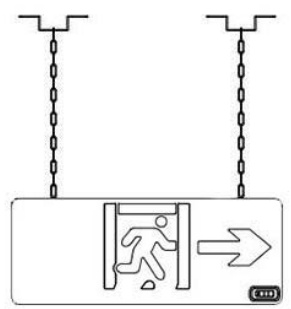

吊装示意图

十、维护保养

1．本系列产品为消防产品，应由受过培训的专业人员进行安装、调试和维修；非专业人士请勿操作。

2．灯具贮存时，均应放置于干燥、通风的地方，避免与有腐蚀性的物质接触。应尽量避免灯具受到摩擦、敲击和冲击，以防止外壳产生变形、破损等损坏现象。

3．灯具采用锂电池，在使用前应先给灯具充电约20小时左右，如果灯具应急时间达不到标准要求时，应将灯具进行完全充、放电3~5次的操作，充分激活锂离子的活性后即可满足要求。

4．为防止灯具电池电压过低而损坏，灯具上电运行后不得随意断主电，若需长时间断电，务必要进行关机操作。

5．电池更换时间为2-3年，请专业人士进行操作；非专业人员请勿拆开灯具，以防止发生意外。

十一、常见故障及处理方法

故障现象	原因分析	排除方法
灯具接入两线系统后不亮	1、线路故障、供电电源故障 2、灯具设置成了非持续型	1、检查灯具接线、测量接线处电压是否正确； 2、将灯具类型改为持续型
单台灯具通讯故障	1、供电电源原因 2、ID号错误	1、检查灯具是否正常点亮，测量接线处电压是否正常； 2、检查系统中录入的ID号码是否正确。
应急启动后，疏散灯具应急状态不正常	灯具的应急状态模式错误	在主机设置中切换应急状态即可。

十二、安全使用注意事项

1．使用前，请您务必详细阅读此说明书，方可接通电源；

2．本系列消防应急灯具为IP30消防应急标志灯具，请按照实际使用环境选择相匹配IP防护等级的产品；安装环境不匹配导致的产品性能问题，本公司不负任何责任；
