J-BLJC-1OEⅠ0.5W-12B1A 集电壁挂IP67小型单面出口标志灯：修订间差异

来自青鸟百科
此页面具有访问限制。如果您看见此消息，则说明您没有权限访问此页面。
管理员（留言 | 贡献）
焦雨桐（留言 | 贡献）
无编辑摘要
标签：移动版编辑 移动版网页编辑
第1行： 第1行：
{{产品图片|文件名称=J-BLJC-1OEI0.5W-12B1A IP67壁挂标志灯外观.png|显示名称=J-BLJC-1OEI0.5W-12B1A IP67壁挂标志灯外观}}
{{产品图片|文件名称=J-BLJC-1OEI0.5W-12B1A IP67壁挂标志灯外观.png|显示名称=J-BLJC-1OEI0.5W-12B1A IP67壁挂标志灯外观}}
{{产品介绍产品型号|产品型号=单面出口：J-BLJC-1OEI0.5W-12B1A}}
{{产品介绍产品特点|产品特点=具有 IP67 防护等级，防护方式采用密封胶圈，满足潮湿场合使用<br> 具有工作状态上报功能<br> 具有远程指令控制、亮灯、灭灯功能<br> 采用LED 为光源，能耗极低<br> 采用恒流 LED 驱动，发光稳定<br> 具有完备的自动检测功能<br> 具有电路短路自恢复保护功能<br> 具有应急状态可切换功能}}
{{产品介绍性能参数|环境特性=工作温度：-20~+55℃<br> 贮存温度：-20~+65℃<br> 工作相对湿度：＜ 90%（无凝露）<br> 储存相对湿度：＜ 90%（无凝露）|电气特性=额定电压：DC24V 或DC36V<br> 功耗：0.5W<br> 工作方式：持续型<br> 光源：高亮、低功耗LED<br> 应急时间：≥ 90min|机械特性=安装方式： 壁挂（下出线）<br> 防护等级：IP67<br> 外壳材质：金属+ 玻璃<br> 外形尺寸：400×145×40mm（长× 宽× 厚）}}
=== 执行标准 ===
<br>
GB17945-2010《消防应急照明和疏散指示系统》
{{产品说明书|引用文件名=J-BLJC-1OEⅠ0.5W-12B1A 使用说明书}}
{{产品说明书|引用文件名=J-BLJC-1OEⅠ0.5W-12B1A 使用说明书}}
{{检验报告|引用文件名=J-BLJC-1OEⅠ0.5W-12B1A 检验报告}}
{{检验报告|引用文件名=J-BLJC-1OEⅠ0.5W-12B1A 检验报告}}
{{认证证书|引用文件名=J-BLJC-1OEⅠ0.5W-12B1A 认证证书}}
{{认证证书|引用文件名=J-BLJC-1OEⅠ0.5W-12B1A 认证证书}}
{{高清图片|文件名称=J-BLJC-1OEⅠ0.5W-12B1A高清图片}}
{{高清图片|文件名称=J-BLJC-1OEⅠ0.5W-12B1A高清图片}}

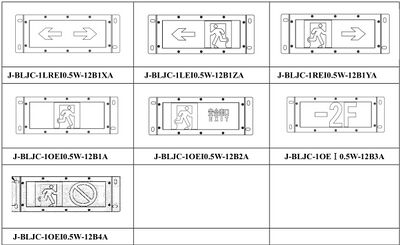

== 适用产品及产品型号对照表 ==
[[文件:J-BLJC-1LEⅠ0.5W-12B1ZA 集电壁挂IP67小型单面左向标志灯 型号对照.jpg|400px]]
== 一、概述 ==
集中电源集中控制型消防应急标志灯具，是采用 LED 为光源的集中电源持续型标志灯具，其设计满足 GB7945-2010《消防应急照明和疏散指示系统》的要求。其特点为：
1． 远程指令控制、亮灯、灭灯功能；
2． 电路短路自恢复保护；
3． LED 为光源，能耗极低；
4． 恒流 LED 驱动，发光稳定；
5． 应急状态可切换功能；
6．完备的自动检测功能；
7．灯具防护等级为 IP67，防护方式采用密封胶圈和封胶方式 满足潮湿场合使用；
== 二、型号说明 ==
[[文件:J-BLJC-1LEⅠ0.5W-12B1ZA 集电壁挂IP67小型单面左向标志灯 型号组成.jpg|400px]]
== 三、 工作原理 ==
[[文件:J-BLJC-1LEⅠ0.5W-12B1ZA 集电壁挂IP67小型单面左向标志灯 工作原理.jpg|400px]]
== 四、使用说明 ==
1． 工作状态：标志灯正常处于常亮状态，当发生紧急情况时，灯具转入应急状态，双向标志灯默认指向就近安全出口。
2． 本系列应急灯具为功率总线专用灯具，采用低电压供电，需配套我司的 A 型应急电源使用，严禁接入 AC220V/DC216V 强电，接入强电将造成灯具损毁。
3． 按工程施工图纸将应急灯具安装到指定的位置，安装完成后，将灯具 ID 编码（8 位）记录在施工图纸所对应的指定位置，并将整理好的施工图纸妥善存储，用于后期的系统调试。
4． 本系列灯具受应急照明控制器控制与管理，可接收由应急照明控制器发来的指令改变灯具的工作状态。
== 五、技术参数及灯具尺寸 ==
1、额定电压：DC24V或DC36V；
2、主电功耗：0.5W；
3、安装方式：壁挂；
4、光源类型：LED；
5、光源规格和型号：HL-A-3014U51GC-S1-08HL DC2.8V-DC3.4V，0.06W；
6、工作方式：持续型；
7、表面亮度：50cd/m²-300cd/m²；
8、防护等级：IP67；
9、应急工作时间：≧90分钟。
== 六、灯具外形尺寸（同系列灯具一致） ==
[[文件:J-BLJC-1LEⅠ0.5W-12B1ZA 集电壁挂IP67小型单面左向标志灯 尺寸正侧.png|400px]]
灯具外形尺寸图（正视、侧视）
[[文件:J-BLJC-1LEⅠ0.5W-12B1ZA 集电壁挂IP67小型单面左向标志灯 尺寸仰视.png|400px]]
灯具外形尺寸及出线孔（视）
== 七、接线及安装说明 ==
警告：安装设备前，请务必切断回路电源，电线接头需做防水、绝缘处理。
分别将灯具两根电源线接入智能疏散专用两线系统，确保线路连接牢固工整接线示意如下：
[[文件:J-BLJC-1LEⅠ0.5W-12B1ZA 集电壁挂IP67小型单面左向标志灯 接线.jpg|400px]]
== 八、安装方法 ==
1、 参照安装间距和外形尺寸，测量好具体打孔位置，用电钻进行打孔；
2、 将灯具通过膨胀螺钉固定于安装位置；
3、 将引出的回路电源线对应无极性接入，确保接线正确。
== 九、维护保养和排故 ==
本产品为消防产品，应由受过培训的专业人员进行安装、调试和维修；灯具应安装或贮存于通风、干燥、无腐蚀环境的地方，以免内部元器件受潮。应尽量避免灯具受到摩擦、敲击和冲击，以防止外壳产生变形、破损等损坏现象。
== 十、运输与贮存 ==
1、 灯具为易碎物品在运输过程中应平稳、牢固，避免因行车时碰撞损坏产品及包装，装卸时应轻抬轻放，不能磕、摔、撬；
2、 灯具贮存时，均应放置于干燥、通风的地方，避免与有腐蚀性的物质接触并有必要的防潮、防晒、防震、防腐等措施。
== 十一、常见故障及处理方法 ==
{| class="wikitable"
|-
! 故障现象
! 原因分析
! 排除方法
|-
| 灯具接入两线系统后 不亮
| 1、线路故障，供电电源故障 <br />2、灯具设置了非待续型
| 1、检查灯具接线，测量接线处电压是否DC36V； <br />2、将灯具类型改为待续型
|-
| 单台灯具通讯故障
| 1、供电电源原因 <br />2、ID号错误
| 1、检查灯具是否正常点亮，测量接线处电压是否 正常； <br />2、检查系统中录入的ID号间是否正确。
|-
| 应急启动后，疏散灯 具应急状态不正常
| 灯具的应急状态模式错误
| 在主机设置中切换应急状态即可。
|-
| 光源的更换方法
| 光源故障或损坏
| 联系专业维修工作人员进行更换
|}


[[Category:应急照明与智能疏散指示系统]][[Category:照明灯]]
[[Category:应急照明与智能疏散指示系统]][[Category:照明灯]]

2025年9月5日 (五) 10:47的版本

J-BLJC-1OEI0.5W-12B1A IP67壁挂标志灯外观

参考资料


文件:J-BLJC-1OEⅠ0.5W-12B1A 使用说明书.pdf


检验报告

文件:J-BLJC-1OEⅠ0.5W-12B1A 检验报告.pdf

认证证书

文件:J-BLJC-1OEⅠ0.5W-12B1A 认证证书.pdf

高清图片

文件:J-BLJC-1OEⅠ0.5W-12B1A高清图片.zip



适用产品及产品型号对照表

一、概述

集中电源集中控制型消防应急标志灯具，是采用 LED 为光源的集中电源持续型标志灯具，其设计满足 GB7945-2010《消防应急照明和疏散指示系统》的要求。其特点为：

1． 远程指令控制、亮灯、灭灯功能；

2． 电路短路自恢复保护；

3． LED 为光源，能耗极低；

4． 恒流 LED 驱动，发光稳定；

5． 应急状态可切换功能；

6．完备的自动检测功能；

7．灯具防护等级为 IP67，防护方式采用密封胶圈和封胶方式 满足潮湿场合使用；

二、型号说明

三、 工作原理

四、使用说明

1． 工作状态：标志灯正常处于常亮状态，当发生紧急情况时，灯具转入应急状态，双向标志灯默认指向就近安全出口。

2． 本系列应急灯具为功率总线专用灯具，采用低电压供电，需配套我司的 A 型应急电源使用，严禁接入 AC220V/DC216V 强电，接入强电将造成灯具损毁。

3． 按工程施工图纸将应急灯具安装到指定的位置，安装完成后，将灯具 ID 编码（8 位）记录在施工图纸所对应的指定位置，并将整理好的施工图纸妥善存储，用于后期的系统调试。

4． 本系列灯具受应急照明控制器控制与管理，可接收由应急照明控制器发来的指令改变灯具的工作状态。

五、技术参数及灯具尺寸

1、额定电压：DC24V或DC36V；

2、主电功耗：0.5W；

3、安装方式：壁挂；

4、光源类型：LED；

5、光源规格和型号：HL-A-3014U51GC-S1-08HL DC2.8V-DC3.4V，0.06W；

6、工作方式：持续型；

7、表面亮度：50cd/m²-300cd/m²；

8、防护等级：IP67；

9、应急工作时间：≧90分钟。

六、灯具外形尺寸（同系列灯具一致）

灯具外形尺寸图（正视、侧视）

灯具外形尺寸及出线孔（视）

七、接线及安装说明

警告：安装设备前，请务必切断回路电源，电线接头需做防水、绝缘处理。

分别将灯具两根电源线接入智能疏散专用两线系统，确保线路连接牢固工整接线示意如下：

八、安装方法

1、 参照安装间距和外形尺寸，测量好具体打孔位置，用电钻进行打孔；

2、 将灯具通过膨胀螺钉固定于安装位置；

3、 将引出的回路电源线对应无极性接入，确保接线正确。

九、维护保养和排故

本产品为消防产品，应由受过培训的专业人员进行安装、调试和维修；灯具应安装或贮存于通风、干燥、无腐蚀环境的地方，以免内部元器件受潮。应尽量避免灯具受到摩擦、敲击和冲击，以防止外壳产生变形、破损等损坏现象。

十、运输与贮存

1、 灯具为易碎物品在运输过程中应平稳、牢固，避免因行车时碰撞损坏产品及包装，装卸时应轻抬轻放，不能磕、摔、撬；

2、 灯具贮存时，均应放置于干燥、通风的地方，避免与有腐蚀性的物质接触并有必要的防潮、防晒、防震、防腐等措施。

十一、常见故障及处理方法

故障现象 原因分析 排除方法
灯具接入两线系统后 不亮 1、线路故障，供电电源故障
2、灯具设置了非待续型 		1、检查灯具接线，测量接线处电压是否DC36V；
2、将灯具类型改为待续型
单台灯具通讯故障 1、供电电源原因
2、ID号错误 		1、检查灯具是否正常点亮，测量接线处电压是否 正常；
2、检查系统中录入的ID号间是否正确。
应急启动后，疏散灯 具应急状态不正常 灯具的应急状态模式错误 在主机设置中切换应急状态即可。
光源的更换方法 光源故障或损坏 联系专业维修工作人员进行更换
