== 1 概述 ==

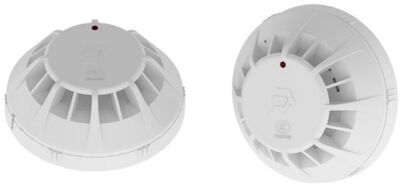

[[文件:JTW-ZD-JBF5113 点型感温火灾探测器 概览.jpg|400px]]
JTW-ZD-JBF5113点型感温火灾探测器（以下简称探测器）是河北青鸟电子开发的内置朱鹦芯片的感温探测器，产品可对安装环境的温度快速变化或是恒定温度做出快速响应，当满足相应的报警条件时，上传报警信息至火灾报警控制器。
== 1.1 产品特点 ==
* 低功耗，无极性二总线产品，支持远距离通讯，通讯距离 ≤1500米；
* 内置青鸟消防自研的火灾探测报警专用微处理器「朱鹦」；
* 探测器硬件电路设计高度集成，性能稳定可靠；
* 射频电磁场辐射抗扰度能力大于 80 V/m；
* 满足A2R/A2S/BR/BS类要求，同时具备定温、差温报警功能；
* 具备温度传感器异常状态报警功能；
* 具备温度数据输出功能；
== 1.2 适用范围 ==
* 正常情况下有烟雾和蒸汽滞留的环境；
* 厨房、锅炉房、吸烟室、茶炉房、发电机房、烘干车间等；
* 其它不宜安装感烟探测器的场所。

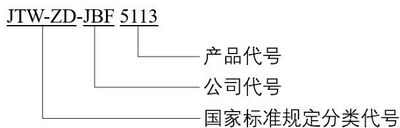

== 1.3 型号组成 ==
[[文件:JTW-ZD-JBF5113 点型感温火灾探测器 型号.jpg|400px]]
== 2 工作原理 ==
感温探测器由热敏电阻及相应的放大处理逻辑电路组成。热敏电阻是一种具有温度敏感性的半导体器件，阻值随温度的变化而变化，当温度达到设定报警阈值时探测器会发出报警信号。
== 3 性能参数 ==
=== 环境特性 ===
{| class="wikitable"
|-
! 适用环境温度
| -10～+65℃
|-
! 贮存温度
| -20～+65℃
|-
! 相对湿度
| ≤95% (40±2℃无凝露)
|}
=== 防爆特性 ===
{| class="wikitable"
|-
! 防爆标志
| 不涉及
|}
=== 电气特性 ===
{| class="wikitable"
|-
! 工作电压
| 总线24V
|-
! 监视电流
| ≤170uA（总线24V）
|-
! 报警电流
| ≤240uA（总线24V）
|-
! 指示灯
| 监视状态闪亮（红色），故障常亮（黄色），报警常亮（红色）
|}
=== 通讯特性 ===
{| class="wikitable"
|-
! 线制
| 无极性 二总线
|-
! 编址范围
| 1~200
|-
! 编址方式
| 编码器编址方式
|-
! 最远传输距离
| 1500m（导线截面积≥1.0mm²）
|}
=== 机械特性 ===
{| class="wikitable"
|-
! 外观
| PANTONE Warm Gray 1 C 米白色
|-
! 外壳材质
| 塑料
|-
! 产品质量
| 69g
|-
! 外形尺寸
| 100mm×41mm（直径×高度，含底座）
|}
=== 探测特性 ===
{| class="wikitable"
|-
! 保护面积
| 保护面积 20-30㎡
|-
! 探测类别
| A2R（出厂默认）/A2S/BR/BS
|}
=== 认证特性 ===
{| class="wikitable"
|-
!
| 消防认证
|}
=== 执行标准 ===
1) GB4716-2024《点型感温火灾探测器》
== 4 安装调试 ==
=== 4.1 安装说明/步骤 ===

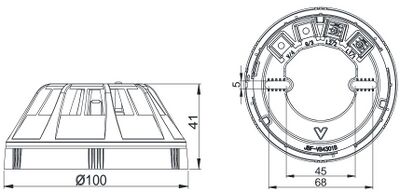

* 外形及安装尺寸如图1所示：（单位mm）
[[文件:JTW-ZD-JBF5113 点型感温火灾探测器 图1.jpg|400px]]
图1 外形及安装尺寸图
* 将探测器底座用2只M4的螺钉紧固在预埋盒上；
* 施工中建议使用截面积≥1.0mm²的阻燃双绞线（ZR-RVS2*1.0mm²），L1、L2分别接在安装底座的端子L1、L2上，无需区分极性；
* 用编码器对探测器写入地址1~200；
* 将探测器嵌入底座，然后按顺时针方向拧紧即可；
* 安装时宜带手套操作，以保持探测器外壳清洁；

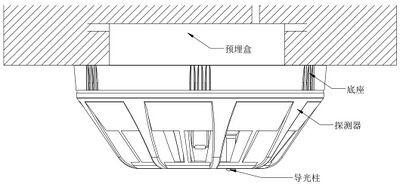

* 安装图例：
[[文件:JTW-ZD-JBF5113 点型感温火灾探测器 图2.jpg|400px]]
图2 安装图例
* 本探测器适用JBF-VB4301B、JBF-VB4301C底座；
* 接线图例：
[[文件:JTW-ZD-JBF5113 点型感温火灾探测器 图3.jpg|400px]]
图3 配接JBF-VB4301C图例
[[文件:JTW-ZD-JBF5113 点型感温火灾探测器 图4.jpg|400px]]
图4 配接JBF-VB4301B图例
=== 4.2 调试方法 ===
* 首先使用编码器对探测器进行编码；
* 探测器安装好后操作控制器进行注册登记；
* 使用专用消防测试温枪，对准探测器上栅格孔进行加热，探测器报警后指示灯变为红色常亮；
* 复位控制器，探测器恢复正常监视状态。
== 5 故障分析与排除 ==
{| class="wikitable"
|-
! 故障现象
! 原因分析
! 排除方法
|-
| 巡检灯不亮
| 线路接触不良
| 检查与控制器之间的线路
|-
| 巡检灯不亮
| 未开通电源
| 打开电源
|-
| 巡检灯亮，报故障
| 同回路现场部件重号
| 使用编码器重新编码
|-
| 登记失败
| 地址不在正常范围
| 参照编码器说明书重新编码
|-
| 登记失败
| 同回路现场部件重号
| 使用编码器重新编码
|}
== 6 保养、维护 ==
* 探测器在投入正常使用前不要取消防尘罩保护；
* 定期进行探测器报警试验，建议每半年一次；
* 根据GB29837-2013《火灾探测报警产品的维修保养与报废》相关规定，产品使用寿命一般不超过12年。
== 7 开箱及检查 ==
打开包装后，本产品应该包括：
* 点型感温火灾探测器（不含底座）
* 产品使用说明书
如发现任意项有缺失或有损坏，请速与当地经销机构联系。
== 8 注意事项、免责声明 ==
* 在使用中，必须严格按照本说明书的描述进行安装与使用；
* 本公司保留对本说明书的最终解释权。
