灯具特点及注意事项
本灯具设计满足 GB 17945-2024《消防应急照明和疏散指示系统》要求。本灯具为专用灯具，采用低压供电，严禁接入 AC220V/DC216V 强电，接入强电将造成灯具损毁。
灯具采用微波雷达模块作为感应探测传感器，微波雷达模块具有体积小、灵敏度高、不受温度影响等特点。微波雷达模块在无金属遮挡情况下，灯具在 5m±1m 的范围内有移动物体时灯具正常亮光，亮灯触发延时 60S 后感应无人员或物体移动时灭灯。
1. 远程指令控制、亮灯、灭灯功能；
2. 高光效 LED 光源，能耗极低，恒流驱动，发光稳定；
3. 完备的自动检测功能；
4. 防护等级 IP40，采用外壳防护方式；
一、适用场所
高层建筑、商场、娱乐场所、银行、医院、地铁站、高铁站、火车站、飞机场等人员密集场所的公共消防应急照明场所
二、技术参数
| 1.额定工作电压：DC36V | 10.外壳防护等级：IP40 |
| 2.主电功率：6W | 11.工作方式：非持续型 |
| 3.应急功率：3W | 12.应急光通量：450lm |
| 4.光源类型：LED | 13.安装方式：壁挂 |
| 5.光源规格型号：ET2835HDLILFI-0，DC2.7-DC2.9V，0.5W | |
| 6.最小初装持续应急工作时间：≥120min | |
| 7.产品使用环境湿度范围：-10℃～55℃ | |
| 8.电池类型：锂电池 18650-1800 3.7V 1800mAh | |
| 9.电池建议更换时间：2-3 年 | |
三、灯具外形尺寸
四、工作原理

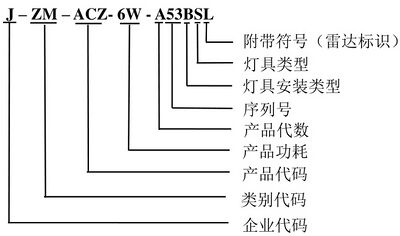

五、型号说明
六、使用说明
1. 该灯具受集中控制系统控制，灯具可接收由系统发来的指令改变灯具的工作状态，同时系统可对灯具的各种状态进行监视；
2. 按工程施工图纸将应急灯具安装到指定的位置。安装完成后，将灯具ID编码
（8位）记录在施工图纸所对应的位置，并将整理好的施工图纸妥善存储，用作后期的系统调试；
3. 本系列应急灯具必须和我公司配套的消防应急专用电源配合使用，不可独立使用；
七、接线及安装说明

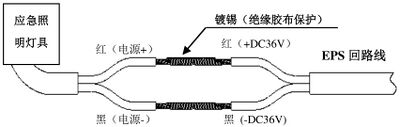

将灯具两个电源线分别接入智能疏散专用两线系统，确保线路连接牢固工整，接线示意如下：
安装说明：
1. 严格按照设计图纸在指定安装位置安装，严格按照灯具孔距打孔；
2. 依照上图按线示意，将灯具引出线与电源线连接好，安装固定牢靠。
八、运输与贮存
1. 灯具为易碎物品在运输过程中应平稳、牢固，避免因行车时碰撞损坏产品及包装，装卸时应轻抬轻放，不能碰、摔、撬；
2. 灯具贮存时，均应放置于干燥、通风的地方，避免与有腐蚀性的物质接触并有必要的防潮、防晒、防震、防腐等措施。
九、维修保养和常见问题
本产品为消防产品，应由受过培训的专业人员进行安装、调试和维修；灯具应安装或贮存于通风、干燥、无腐蚀环境的地方，以免内部元器件受潮，应尽量避免灯具受到摩擦、敲击和冲击，以防止外壳产生变形、破损等损坏现象。
| 常见问题 | 解决方法 |
|---|---|
| 控制器显示灯具通讯故障 | 确保灯具安装方向、灯具接线、控制器系统中的ID号码正确 |
| 光源的更换方法 | 光源故障或损坏，联系专业维修工作人员进行更换 |
| 电池更换方法 | 电池故障或损坏，联系专业维修工作人员进行更换 |
十、安全使用注意事项
1. 使用前，请您务必详细阅读此说明书，方可接通电源；
2. 灯具必须和本公司配套的消防应急专用配电箱配合使用，不可独立使用；
3. 灯具调试完毕后，请合上电源；除电源发生故障外，不可人为频繁停电；
4. 灯具供电为DC36V，属低压型，不可接入AC220V；应严格按照上述说明进行操作；
5. 本产品必须由具有专业资格的人员进行安装、调试和维修作业。保内保外维修，均可以联系我公司售后服务部门，用户不要自行拆开或维修，以防发生意外；
6. 安装设备前，请务必切断回路电源，电线接头需做防水、绝缘处理；
7. 本系列消防应急照明灯具防护等级为IP40，请按照实际使用环境选择相匹配IP防护等级的产品；安装环境不匹配导致的产品性能问题，本公司不负任何责任；
8. 如果您对安装或使用还有疑问，请向销售商咨询。
