JBF4132输入模块

JBF4132输入模块外观

概述

JBF4132输入模块是一种编码型总线输入模块，应用于两总线火灾报警系统中，可配合青鸟的JBF-11SF系列控制器（联动型）、JBF-50系列控制器（联动型）和JBF-50系列气体灭火控制器使用。

产品特点

内置微处理器；SMT表面贴装工艺；二总线技术，无极性要求，传输距离可达1500m；模块总线应使用双绞线，导线截面积不小于1.0mm²；回路信号处理电路与输入检测信号处理电路实现电气隔离，模块稳定性高，抗干扰能力强；电子编码方式，可通过专用电子编码器编址；模块采用插拔式结构，先安装底座，线路检查完成后再装主体，进行开通调试；模块具备状态监测和故障检测功能。

适用场所

宾馆客房、办公楼、图书馆、影剧院、邮政大楼等公共场所。

工作原理

模块内嵌微处理器，实现与火灾报警控制器（联动型）通讯、输入信号逻辑状态判断、输入线路故障检测、状态指示灯控制。模块接收被监视设备动作后提供的常开无源触点信号，并通过输入动作灯常亮来示意用户，设备动作时将反馈信号传送到火灾报警控制器（联动型）。

性能参数

工作电压：DC 16-30V；回路总线：调制型，二总线，无极性；监视电流：≤0.25mA @24V；动作电流：≤1.0mA @24V；触点负载：2A/30VDC；编码方式：电子编码器编码；编码范围：1-200；指示灯：正常监视状态：“输入动作”灯红色闪亮，故障状态：“输入动作”灯不亮，动作状态：“输入动作”灯红色常亮；外形尺寸（长×宽×高）：85mm×85mm×41mm。

安装说明

JBF4132输入模块采用明装方式；布线施工后，通过预埋盒或使用膨胀螺栓将底座固定在墙上（使用M4螺钉），安装孔距为60mm；回路总线采用2×1.0-1.5mm²导线；安装之前用编码器对其写入相应地址码(1-200)；将总线L1、L2接在端子上，接线无极性。

端子说明

L1（端子4）、L2（端子5）：接通回路总线，无极性；AS+（端子9）、AS-（端子10）：接应答（无源触点），连接在AS+和AS-上的监视设备的动合端必须并联10KΩ终端电阻。

操作说明

首先使用电子编码器对JBF4132输入模块进行编码，然后将其连接到系统控制器中，对其进行登记。该模块主要用于接收联动设备动作后的回答信号。

保养与维护

定期进行输入状态检测和继电器动作试验，建议每半年一次。

开箱及检查

打开包装后，本产品应该包括模块主体、说明书。如发现任意项有缺失或有损坏，请速与我们联系。

注意事项、免责声明

在使用中，必须严格按照本说明书的描述进行安装与调试。本公司保留对本说明书的最终解释权。

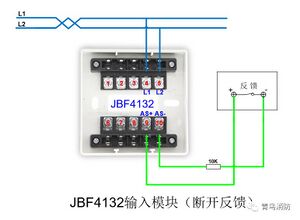

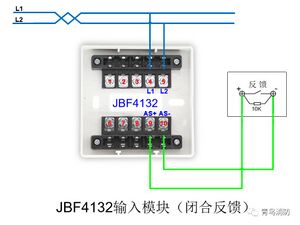

接线图

参考资料

文件:JBF4132输入模块使用说明书 V1.0.pdf
