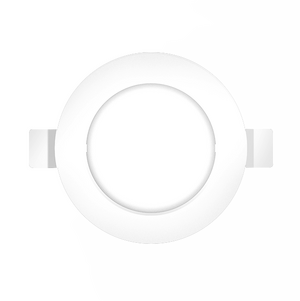

J-ZFJC-E5W-17Q9A 集电照明灯(塑料)

参考资料

文件:J-ZFJC-E5W-17Q9A 使用说明书.pdf

检验报告

文件:J-ZFJC-E5W-17Q9A 检验报告.pdf

认证证书

文件:J-ZFJC-E5W-17Q9A 认证证书.pdf

高清图片

文件:J-ZFJC-E5W-17Q9A高清图片.zip

一、灯具特点及注意事项

本系列灯具设计满足 GB 17945-2010《消防应急照明和疏散指示系统》要求。本灯具为专用灯具，采用低电压供电，严禁接入 AC220V/DC216V 强电，接入强电将造成灯具损毁。

1．远程指令控制、亮灯、灭灯功能；

2．高光效 LED 光源，能耗极低，恒流驱动，发光稳定；

3．带独立地址编码，完备的自动检测功能；

J-ZFJC-E3W-17QALA、J-ZFJC-E5W-17QBLA 灯具采用微波雷达模块作为感应探测传感器，微波雷达模块具有体积小、灵敏度高、不受温度影响等特点。灯具微波雷达模块设计位于灯具中心，无金属遮挡情况下在灯具 5m±1m 的范围内有移动物体时灯具正常点亮。

二、技术参数及灯具尺寸

1. 额定电压：DC24V 或 DC36V

2. 主电功耗：3W/5W

3. 安装方式：嵌顶

4. 防护等级：IP30

5. 光源参数：DC5.8V-DC6.6V；1W

6. 光通量：≥50lm

7. 工作方式：非持续型

8. 光源类型：LED

9. 应急工作时间：≥90min

三、灯具外形及尺寸：单位（mm）

四、工作原理

五、型号说明

六、使用说明

1．该灯具受集中控制系统控制，灯具可接受由系统发来的指令改变灯具的工作状态，同时系统可对灯具的各种状态进行监视。

2．本系列应急灯具必须和我公司配套的消防应急专用电源配合使用；不可独立使用。

七、灯具地址

1．出厂地址：我司灯具出厂前已写入出厂地址，地址码见灯具二维码标签（48 位）

2．编码地址：需现场编址，使用编码器编入 1-999（详细操作请参考编码器说明书）

按实际需求记录出厂地址或编码地址，并记录在施工图纸所对应的指定位置，并将整理好的施工图纸妥善存好，用于后期的系统调试。

注： 1.禁止安装未记录地址码的灯具；

2.灯具的编码操作需要与我司配套产品使用；

3.使用编码器编址时，同一电源下，灯具编址不可重复。

八、接线及安装说明

将灯具两个电源线分别接入智能疏散专用两线系统，确保线路连接牢固工整接线示意如下：

安装方法

在图纸设计位置，按照图示建议开孔尺寸开孔（φ80mm），按照上图接线方法接线，将两弹簧卡扳向灯具尾部出线方向，将灯具尾部塞入安装孔，确保灯具牢固美观。

九、维修保养和排放

1．本系列产品为消防产品，应由受过培训的专业人员进行安装、调试和维修；非专业人员请勿拆开灯具，以防止发生意外；

2．灯具贮存时，均应放置于干燥、通风的地方，避免与有腐蚀性的物质接触。应尽量避免灯具受到摩擦、敲击和冲击，以防止外壳产生变形、破损等损坏现象；

十、常见故障及处理方法

故障现象	原因分析	排除方法
单台灯具通讯故障	1、供电电源原因 2、ID 号错误	1、检查灯具是否正常点亮，测量接线处电压是否正常； 2、检查系统中录入的 ID 号码是否正确。
光源的更换方法	光源故障或损坏	联系专业维修工作人员进行更换

十一、运输与贮存

1．灯具为易碎物品在运输过程中应平稳、牢固，避免因行车时碰撞损坏产品及包装，装卸时应轻抬轻放，不能磕、摔、碰；

2．灯具贮存时，均应放置于干燥、通风的地方，避免与有腐蚀性的物质接触并有必要的防潮、防雨、防潮等措施。

十二、安全注意事项

1．使用前，请您务必详细阅读此说明书，方可接通电源。

2．灯具必须和我公司配套的消防应急专用电源配合使用，不可独立使用。

3．灯具供电为 DC24V 或 DC36V，属低压型，不可接入 AC220V；应严格按照上述说明进行操作。

4．本产品必须由具有专业资格的人员进行安装、调试和维修作业，保内保外维修，均可以联系我公司售后服务部门，用户不要自行拆开或维修，以防发生意外。

5．安装设备前，请务必切断回路电源，电线接头需做防水，绝缘处理。

6．本系列消防应急灯具为 IP30 消防应急照明灯具，请按照实际使用环境选择相匹配 IP 防护等级的产品；安装环境不匹配导致的产品性能问题，本公司不任任何责任。

7．如果您对安装或使用还有疑问，访问销售商咨询。
