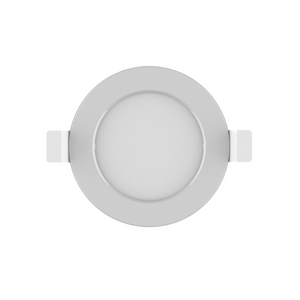

一、灯具特点及注意事项
本系列灯具设计满足 GB 17945-2010《消防应急照明和疏散指示系统》要求。本灯具为专用灯具，采用低电压供电，严禁接入 AC220V/DC216V 强电，接入强电将造成灯具损毁。
1． 远程指令控制、亮灯、灭灯功能；
2． 高光效 LED 光源，能耗极低，恒流驱动，发光稳定；
3． 带独立地址编码，完备的自动检测功能；
二、技术参数及灯具尺寸
1．额定电压：DC36V
2．主电功耗：3W/5W
3．安装方式：嵌顶
4．防护等级：IP30
5．电池类型：锂电池
6．光源参数：DC5.8V-DC6.6V；1W
7．光通量：≥50lm
8．工作方式：非持续型
9．光源类型：LED
10．应急工作时间：≥90min
11．电池更换时间：2-3年
三、灯具外形及尺寸
_%E5%B0%BA%E5%AF%B8.jpg)
四、工作原理
_%E5%B7%A5%E4%BD%9C%E5%8E%9F%E7%90%86.jpg)
五、型号说明
_%E5%9E%8B%E5%8F%B7.jpg)
六、使用说明
1． 该灯具受集中控制系统控制，灯具可接受由系统发来的指令改变灯具的工作状态，同时系统可对灯具的各种状态进行监视。
2． 本系列应急灯具必须和我公司配套的消防应急专用配电箱配合使用；不可独立使用。
七、灯具地址
1． 出厂地址：我司灯具出厂前已写入出厂地址，地址码见灯具二维码标签
（8 位）
2． 编码地址：需现场编址，使用编码器编入 1-999（详细操作请参考 JBF 编码器说明书）
按实际需求记录出厂地址或编码地址，并记录在施工图纸所对应的指定位置，并将整理好的施工图纸妥善存档，用于后期的系统调试。
注： 1.禁止安装未记录地址码的灯具；
2.灯具的编码操作需要与我司配套产品使用；
3.使用编码器编址时，同一电源下，灯具编址不可重复。
八、接线及安装说明
将灯具两个电源线分别接入智能疏散专用两线系统，确保线路连接牢固工整接线示意如下：
_%E6%8E%A5%E7%BA%BF.jpg)
灯具出厂自带一根强启线（灰色），灯具如需兼做日常照明，可通过在回路线正极上加装开关来实现控制，如果单个开关要控制多个灯具则将各灯具强启线并联至开关下端，如上图所示。
安装方法：
在图纸设计位置，按照图示建议开孔尺寸开孔（Ф80mm），按照上图接线方法接线，将两弹簧卡拔回灯具尾部出线方向，将灯具尾部塞入安装孔，确保灯具牢固美观。
九、维修保养和排故
1．本系列产品为消防产品，应由受过培训的专业人员进行安装、调试和维修；非专业人员请勿拆开灯具，以防止发生意外；
2．灯具贮存时，均应放置于干燥、通风的地方，避免与有腐蚀性的物质接触。应尽量避免灯具受到摩擦、敲击和冲击，以防止外壳产生变形、破损等损坏现象；
3．灯具采用锂电池，在使用前应先给灯具充电约20小时左右。如果灯具应急时间达不到标准要求时，应将灯具进行完全充、放电3~5次的操作，充分激活锂离子的活性后即可满足要求。
十、常见故障及处理方法
| 故障现象 | 原因分析 | 排除方法 |
|---|---|---|
| 单台灯具通讯故障 | 1、供电电源原因 2、ID号错误 |
1、检查灯具是否正常点亮，测量接线处 电压是否正常； 2、检查系统中录入的ID号是否正确。 |
| 光源的更换方法 | 光源故障或损坏 | 联系专业维修工作人员进行更换 |
十一、运输与贮存
1．灯具为易碎物品在运输过程中应平稳、牢固，避免因行车时碰撞损坏产品及包装，装卸时应轻拍轻放，不能磕、摔、撬；
2．灯具贮存时，均应放置于干燥、通风的地方，避免与有腐蚀性的物质接触并有必要的防潮、防晒、防雨、防潮等措施。
十二、安全注意事项
1．使用前，请您务必详细阅读此说明书，方可接通电源。
灯具必须和我公司配套的消防应急专用电源配合使用，不可独立使用。
2．灯具调试完毕后，请即合上电源；除电源发生故障外，不可人为频繁停电。
3．灯具供电为DC36V，属低压型，不可接入AC220V；应严格按照上述说明进行操作。
4．为防止灯具电池电压过低而损坏，灯具上电运行后不得随意断主电，若需长时间断电，务必进行关机操作。
5．本产品必须由具有专业资格的人员进行安装、调试和维修作业。保内保外维修，均可以联
系我公司售后服务部门，用户不要自行拆开或维修，以防发生意外。
6．安装设备前，请务必切断回路电源，电线接头需做防水、绝缘处理。
7．本系列消防应急灯具为IP30消防应急照明灯具，请按照实际使用环境选择相匹配IP防护等级的产品。安装环境不匹配导致的产品性能问题，本公司不负任何责任。
8．如果您对安装或使用还有疑问，请向销售商咨询。
