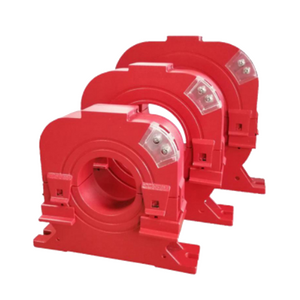

JBF-CTZ3-400剩余电流互感器
型号
JBF-CTZ3-400
概述
JBF-CTZ3-400剩余电流互感器为开口式设计， 专用于电气火灾项目改造。 可以与 JBF6189 组合式电气火灾监控探测器配套使用， 能够对低压线缆剩余电流信号进行检测。 该型互感器安装方便、 线性度好、 平衡性优良、 抗干扰能力强。
性能参数
| 剩余电流互感 器型号 |
报警设定值 范围(mA) |
额定电 流（A） |
尺寸（mm） | 适用检 测类型 | |||
|---|---|---|---|---|---|---|---|
| A（高） | C（长） | D（宽） | φ（过孔尺寸） | ||||
| JBF-CTZ3-400 | 600~1000 | 400 | 190 | 168 | 40.5 | φ45 | 线缆 |
| 项目 | 符号 | 参数 | 项目 | 符号 | 参数 |
|---|---|---|---|---|---|
| 工作频率 | f | 50~60Hz | 比差 | ε | <1% |
| 额定一次电流 | I1 | 1A | 线性范围 | - | 5%~120% |
| 额定二次电流 | I2 | 0.5mA | 工频耐压 | V | 3.5KV/5mA/1min |
| 准确度 | - | 优于1级 | 绝缘电阻 | Rd | 500V/1MΩ /1min |
| 输出方式 | - | 端子 | 工作温度 | Ta | -13~+45℃ |
| 负载 | RL | 196Ω | 储存温度 | TS | -30~+70℃ |
