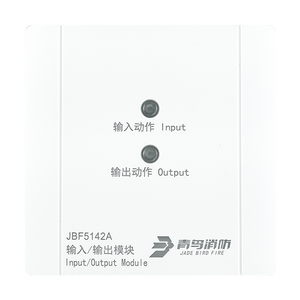

JBF5142A输入/输出模块

产品特点

采用插拔式结构，易于施工、维护方便
回路信号处理电路与输入信号处理电路实现电气隔离，抗干扰能力强
启动后输出形式可选择：脉冲输出、持续输出
具备输入输出线路状态监测功能
采用两线制，编址型，通讯距离1500m
使用专用电子编码器
可配接JBF-11SF 系列、JBF-11SF-C 系列、JBF51S 系列及JBF50 系列控制器

性能参数

环境特性

工作温度： -10~+55℃
贮存温度： -20~+65℃
相对湿度： ≤ 95%（无凝露）

电气特性

工作电压：
JBF5142A ：DC18V-28V，调制型
控制器提供；
监视电流：
JBF5142A ： ≤ 0.6mA（DC24V）
报警电流：
JBF5142A ：脉冲输出时≤ 1mA（DC24V）
7mA 持续输出时≤ 8mA
13mA 持续输出时≤ 15mA
射频电磁场辐射抗扰度： 30V/m
输出信号：脉冲输出：DC30V/1.5A/100ms；持续输出：7mA 或13mA
确认灯的状态有：
监视状态-“输入动作”灯红色闪亮，“输出动作”灯红色闪亮；
动作状态-“输入动作”灯红色常亮，“输出动作”灯红色常亮；
故障状态-“输入动作”灯不亮，“输出动作”灯不亮
