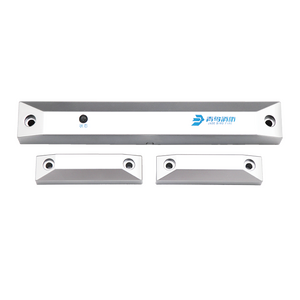

JBF62D-33P(双门)塑料一体式门磁开关

产品特点

内置微处理器
采用SMT表面贴装工艺
总线工作电压范围广，可在DC 13-28V范围内正常工作
通信采用二总线技术,无极性要求,在保证低功耗同时使传输距离最远达1500m
施工中建议使用双绞线，导线截面积不小于1.5mm
采用青鸟消防自主研发的朱鹮芯片，抗干扰能力强，稳定性高
易于施工、维护,参照安装要求将产品安装于门框和门面上,线路检查完成后即可进行开通调试
主要用于实时监视常闭门的状态，并将异常状况及时上报监控器

性能参数

环境特性

工作温度: -10～+55℃
贮存温度: -20～+65℃
相对湿度: ≤ 95%（无凝露）

电气特性

工作电压: DC13V~28V，调制型，控制器提供
射频电磁场辐射抗扰度: 30V/M
监视电流: ≤ 0.25mA（DC24V）
报警电流: < 0.4mA（DC24V）
确认灯: 监视状态:“状态”灯每 4秒闪亮一次;故障状态:“状态”灯每 4秒连续闪亮两次

机械特性

外观: RAL9006（银色）
外壳材质: ABS（塑料）
产品质量: JBF62D-33P:56g;
外形尺寸:
JBF62D-33P(长x宽x高):200mmx30mmx20.5mm

通讯特性

线制: 二线制（无极性）
编址范围: 1～252
编址方式: 专用电子编码器、监控器在线编址
最远传输距离: 1500m（RVS-2×1.5mm²）

兼容性

兼容性: JBF-62S系列防火门监控器

认证特性

认证特性: 消防认证

执行标准

GB 29364-2012《防火门监控器》

故障调试

现场常闭门（JBF6132-DS、JBF6132-D、JBF6133-D、JBF6133-DS、JBF62D-32P、JBF62D-32M、JBF62D-33P、JBF62D-33M调试故障

接线图

参考资料

文件:（12）JBF／ASM-JBF62D-32P／33P 说明书V1.1.pdf

检验报告

文件:JBF62D-33P 检测报告.pdf
