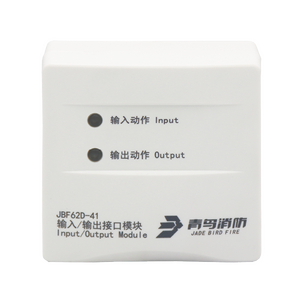

JBF62D-41输入/输出接口模块
产品特点
1.内置微处理器
2.采用SMT表面贴装工艺
3.DC24V直流电源输入，DC24V有源继电器输出
4.总线工作电压范围广，可在DC 13-28V范围内正常工作采用易于施工、维护的插拔式结构
5.具备完善的故障检测功能
6.通信采用二总线技术，无极性要求，在保证低功耗同时使传输距离最远达1500m
7.施工中建议使用双绞线,导线截面积不小于1.5mm2
8.采用青鸟消防自主研发的朱鹮芯片,抗干扰能力强，稳定性高
9.回路信号处理电路与输出检测信号处理电路实现电气隔离，模块稳定性高,抗干扰能力强
10.针对单常开门设计,为单路输出、单路输入接口，占用一个回路地址点
性能参数
环境特性
工作温度: -10～+55℃
贮存温度: -20～+65℃
相对湿度: ≤ 95%（无凝露）
电气特性
工作电压: DC13V~28V，调制型，控制器提供
回路总线：DC13-28V，调制型，控制器提供
射频电磁场辐射抗扰度: 30V/M
监视电流: ≤ 0.6mA（DC24V）
报警电流: < 1.2mA（DC24V）
输出容量0.2A/24V
确认灯：
监视状态:“输入动作”灯每4秒闪亮一次；“输出动作”灯每 4 秒闪亮一次。
动作状态:“输入动作”灯红色常亮，“输出动作”灯红色常亮。
故障状态:输入端发生故障，“输入动作”指示灯每 4秒连续闪亮两次;输出端发生故障“输出动作”指示灯每 4秒连续闪亮两次。
机械特性
外观: PANTONE Warm Gray1C(米白色)
外壳材质: ABS（塑料）
产品质量: 125g
外形尺寸: (长x宽x高)90mmx86mmx38mm(含底座)
通讯特性
线制: 四线制，信号线无极性，24V电源线有极性
编址范围: 1～252
编址方式: 专用电子编码器、监控器在线编址
最远传输距离: 1500m（RVS-2×1.5mm²）
兼容性
兼容性: JBF-62S系列防火门监控器
认证特性
认证特性: 消防认证
执行标准
GB 29364-2012《防火门监控器》
接线图
参考资料
文件:JBF／ASM-JBF62D-41 说明书V1.0.pdf
