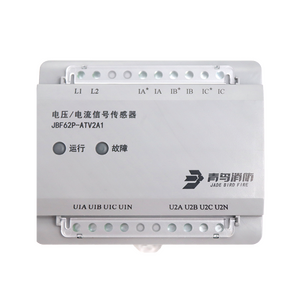

JBF62P-ATV2A1电压、电流信号传感器
产品特点
1. 具有对双路三相三(四)线交流电压和单路三相交流电流进行实时监测的功能，可在100秒内报出消防设备电源的供电中断、过压、欠压、缺相、错相、过载等故障
2. 与监控器间采用无极性两总线连接方式，无需外接电源
3. 支持编码器编址和监控器编址，编址范围1~252
4. 兼容三相三线和三相四线监测，通过软件设置进行切换
5. 支持宽电压测量范围，支持AC50V~AC500V
6. 精度高，误差<5%6
7. 可外接多种规格的额定输出是5A的电流互感器，CT变比可以通过控制器设置
8. 采用低功耗设计,额定静态工作电流<0.4mA
9. 结构紧凑,节省安装空间,支持导轨式安装
10. 内部测量电路与被测电压、电流采用隔离方式，安全性能高
11. 接线端子上方具有防护盖板,安装、使用更安全
12. 结构件采用阻燃材料,满足V0等级阻燃要求
性能参数
环境特性
工作温度：-10 ~ +55℃
存储温度：-20 ~ +65℃
相对湿度：≤95%（无凝露）
电气特性
工作电压：DC13V-28V，调制器、控制器提供
监控电流：<0.4mA（DC24V）
报警电流：<0.5mA（DC24V）
确认灯：正常工作状态:运行灯绿色闪亮;消防设备电源故障时的工作状态:故障灯黄色常亮。
机械特性
外观颜色：PantoneQ716-1-3（灰色）
外壳材质：ABS，阻燃V0级
产品重量：244g
外形尺寸：110mm长×94.5mm宽×45mm高
通讯特性
线制：二线制（无极性）
编址范围：1 ~ 252
编址方式：编码器编址、控制器编址
最远传输距离：1500m（RVS-2×1.5mm²）
兼容性
兼容JBF-62S60消防设备电源状态监控器
探测特性
监测对象：双路三相三（四）线交流电压，单路三相交流电流
电压测量范围：AC50V ~ AC500V
电流测量范围：AC0.5A ~ AC5A（二次侧）
电压分辨率：1V
电流分辨率：0.01A
过压百分比：0% ~ 20%
欠压百分比：0% ~ 20%
过载百分比：0% ~ 20%
执行标准
执行标准：GB 28184-2011（消防设备电源监控系统）
接线图
