JTF-GOM-JBF5000C点型复合式感烟感温火灾探测器
参考资料
文件:JBF／ASM-JTF-GOM-JBF5000C使用说明书 V1.1 2024.5.7.pdf
认证证书
检验报告
1 概述
JTF-GOM-JBF5000C 点型复合式感烟感温火灾探测器（以下简称复合探测器）是本青鸟消防开发 的内置朱鹮芯片的感烟感温复合探测器，该产品依托青鸟消防的火灾探测智能算法叠加朱鹮芯片的专 业性能，具备了良好的烟雾、温度探测能力及其抗环境干扰能力。产品可对安装环境的烟雾、温度快 速变化或是恒定温度做出快速响应，当满足烟雾、A2R 或 BS 规定的报警条件时，上传报警信息至火灾 报警控制器
1.1 产品特点；
低功耗，无极性二总线产品，支持远距离通讯，通讯距离≤1000 米；
内置青鸟消防自研的火灾探测报警专用微处理器「朱鹮」；
朱鹮芯片+青鸟消防火灾探测智能算法，最大程度杜绝误报；
探测器硬件电路设计高度集成，性能稳定可靠；
射频电磁场辐射抗扰度能力大于 30v/m；
满足 A2R 、BS 类要求 ；
具备温度传感器异常状态报警功能。
1.2 适用范围
复合探测器主要应用于两总线火灾报警系统中，可配接青鸟消防各系列控制器使用；
应用设计遵照国家标准 GB 50116-2013 《火灾自动报警系统设计规范》 ；
适用于电梯前室、办公楼、图书馆、影剧院邮政大楼等公共场所。

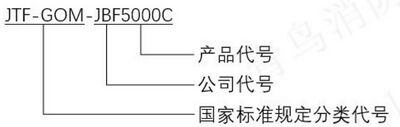

1.3 型号组成
2 工作原理
复合探测器感烟部分由迷宫、热敏电阻、红外收、发射装置及相应的放大处理逻辑电路组成。正 常工作时，当迷宫中没有烟时，红外发射管发出的红外光不能到达接收管， 因此放大器没有输出；而 当迷宫中有烟时，红外发光管发出的光由于烟的散射作用，有部分红外光到达接收管，迷宫中烟的浓 度越大，放大器输出就越大，当烟浓度达到设定报警阈值时电路发出报警信号。感温部分由由热敏电 阻及相应的放大处理逻辑电路组成。热敏电阻是一种具有温度敏感性的半导体器件，阻值随温度的变 化而变化，当温度达到设定报警阈值时探测器会发出报警信号。
3 性能参数
环境特性
| 工作温度 | -10～+50℃ |
|---|---|
| 贮存温度 | -20～+65℃ |
| 相对湿度 | ≤95%(无凝露) |
防爆特性
防爆标志 不涉及
电气特性
| 工作电压 | 11 协议：总线 DC24V（DC18V~28V） 调制型，控制器提供 62 协议： 总线 DC24V（DC13V~28V）调制型，控制器提供 |
|---|---|
| 射频电磁场辐射 抗扰度 | 30V/M |
| 监视电流 | ≤ 150uA（DC24V） |
| 启动电流 | ≤ 400umA（DC24V） |
| 确认灯 | 正常监视状态：指示灯红色闪亮，报警状态：指示灯红色常亮 |
通讯特性
| 线 制 | 无极性 二总线 |
|---|---|
| 编址范围 | 11S 协议:1～200 ；62 协议：1～252 |
| 编址方式 | 编码器编址方式 |
| 最远传输距离 | 1000m(导线截面积≥1.0mm²) |
兼容性
JBF-11SF 、JBF-11SF-C 、JBF50XX 、JBF51S 等系列控制器
机械特性
| 外 观 | PANTONE Warm Gray 1 C 米白色 |
|---|---|
| 外壳材质 | 塑料 |
| 产品质量 | 96g |
| 外形尺寸 | Φ 100mm×H53mm（含底座） |
探测特性
| 保护面积 | 20-30m2 |
|---|---|
| 感温类别 | A2R（出厂默认）、BS |
认证特性
技术鉴定
执行标准
| 1） | GB 4715-2005《点型感烟火灾探测器》 |
|---|---|
| 2） | GB 4716-2005《点型感温火灾探测器》 |
| 3） | Q／JBF001-2019《点型复合式感烟感温火灾探测器》 |
4 安装调试
4.1 安装说明/步骤

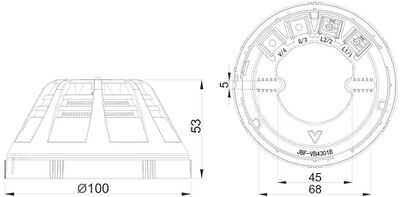

外形及安装尺寸如图 1 所示：（单位 mm）
图 1 外形及安装尺寸图
将探测器底座用 2 只 M4 的螺钉紧固在预埋盒上；
施工中建议使用截面积≥1.0mm2 的阻燃双绞线（ZR-RVS2*1.0mm2 ），L1 、L2 分别接在安装底座的 端子 L1 、L2 上，无需区分极性；
用编码器对探测器写入地址（11 协议：1~200；62 协议：1~252）；
将探测器嵌入底座，然后按顺时针方向拧紧即可；
安装时宜带手套操作， 以保持探测器外壳清洁；
接线图例：
图 2 底座接线图
4.2 调试方法
首先使用编码器对探测器进行编码；
探测器安装好后操作控制器进行注册登记；
使用专用消防测试温枪，对准探测器上栅格孔进行加热，或者使用专用烟雾对探测器进行加烟实 验，探测器报警后指示灯变为红色常亮；
复位控制器，探测器恢复正常监视状态。
5 故障分析与排除
| 故障现象 | 原因分析 | 排除方法 | 备注 |
|---|---|---|---|
| 巡检灯不亮 | 未开通电源 | 打开电源 | |
| 接触不良 | 检查底座接线是否牢 靠 | ||
| 巡检灯亮，报故障 | 现场部件有重号 | 使用编码器对现场部 件重新编码 | |
| 不能登记 | 探测器未编码 | 使用编码器对现场部 件编码 | |
| 编码地址范围错误 | 参照编码器说明书重 新编码 | ||
| 上电报火警 | 迷宫腔内有灰尘，污 染较重 | 用吹风机或其它吹气 工具将灰尘清除 | 若仍报火警，请寄回 公司处理 |
| 现场部件有重号 | 使用编码器对现场部 件重新编码 |
6 保养、维护
建议探测器在投入正常使用前不要取消防尘罩保护；
定期进行探测器报警试验，建议每半年一次；
根据 GB 29837-2013《火灾探测报警产品的维修保养与报废》相关规定，产品使用寿命一般不超 过 12 年。
7 开箱及检查
打开包装后，本产品应该包括：
点型复合式感烟感温火灾探测器（不含底座） 产品使用说明书 如发现任意项有缺失或有损坏，请速与当地经销机构联系。
8 注意事项、免责声明
在使用中，必须严格按照本说明书的描述进行安装与使用；
本公司保留对本说明书的最终解释权。
