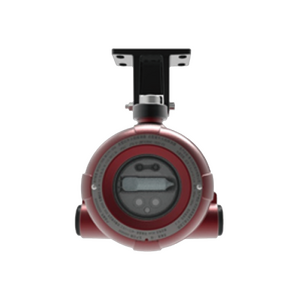

JTG-U-JBF4386C-IR2U-Ex点型红外火焰探测器/点型紫外火焰探测器

概述

JTG-U-JBF4386C-IR2U-Ex 系列点型红外火焰探测器和点型紫外火焰探测器，采用专门设计的 IR 和 UV 传感器采集火焰特征信号，可有效区分真实火焰与干扰源。

产品特点

1. 工业标准设计，性能稳定可靠
2. 核心电路采用SMT表面贴装工艺
3. 三色指示灯显示工作状态
4. 可设置多级灵敏度
5. 红外、紫外双光谱特征，智能火焰判断
6. 支持编址和非编址工作模式
7. 具有污染检测功能
8. 具有RS485接口（Modbus协议）和4~20mA接口
9. 外壳采用高强压铸铝，防护等级IP67
10. 通过30V/m射频电磁场辐射抗扰度测试

性能参数

环境特性

工作温度: -40～+75℃
贮存温度: -40～+85℃
相对湿度: ≤95%（无凝露）

电气特性

工作电压: DC24V
监视电流: ≤770uA
报警电流: ≤830uA
确认灯: 绿色（监视），红色（报警），黄色（故障）

机械特性

外观: 宝石红
外壳材质: 压铸铝
产品质量: 约1030g
外形尺寸: 112 mm×105 mm×108 mm
通讯特性
工作模式: 编址模式、非编址模式
通讯接口: RS485（Modbus协议）；4～20mA输出接口
编址范围: 11S协议：1～200；62S协议：1～252
最远传输距离: 1000m
兼容性: JBF-11SF系列、JBF-11SF-C系列及JBF51S0X系列控制器
认证特性
消防认证: 符合GB 15631-2008《特种火灾探测器》
防爆认证: 符合GB/T 3836.1-2021、GB/T 3836.2-2021、GB/T 3836.31-2021
执行标准
GB 15631-2008《特种火灾探测器》
GB 12791-2006《点型紫外火焰探测器》
GB/T 3836.1-2021《爆炸性环境第1部分: 设备通用要求》
GB/T 3836.2-2021《爆炸性环境第2部分：由隔爆外壳“d”保护的设备》
GB/T 3836.31-2021《爆炸性环境第31部分：由防粉尘点燃外壳“t”保护的设备》
