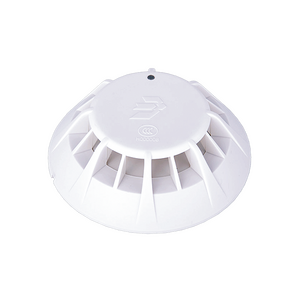

JTW-ZD-JBF5110A点型感温火灾探测器（A2R)
_JTW-ZD-JBF5110A.png)
参考资料
检验报告
认证证书
1 概述
JTW-ZD-JBF5110A 点型感温火灾探测器（A2R）（以下简称感温探测器）是青鸟消防股份有限公司开发的采用 1.5 代朱鹮芯片的感温探测器，该产品可对安装环境的温度快速变化做出响应报警，具有较强的抗干扰能力。
1.1 产品特点
· 内置消防行业专用朱鹮微处理器，探测器对自身采集到的数据进行存储和分析，并具有自诊断功能；
· 定温与差温报警功能；
· 采用玻璃封装温敏电阻，对温度响应速度快；
· 有实时输出温度值功能，可以通过控制器查看现场的温度变化曲线；
· 稳定性高，抗静电、抗灰尘附着、抗电磁干扰、抗腐蚀；
· 抗潮湿能力、抗环境温度影响能力强，可适应不同气候环境的要求；
· 采用 SMT 表面贴装工艺，采用导光柱；
· 外观设计美观大方。
1.2 适用范围
· 相对湿度大，可能发生无烟火灾，经常有大量粉尘的环境；
· 正常情况下有烟雾和蒸汽滞留的环境；
· 厨房、锅炉房茶炉房、发电机房、烘干车间等；
· 室内车库、吸烟室等；
· 其它不宜安装感烟探测器的厅堂和公共场所。
1.3 型号组成
2 工作原理
感温探测器由热敏电阻及相应的放大处理等电路组成。热敏电阻是一种具有温度敏感性的半导体电阻，阻值随温度的变化而变化，当温度达到设定报警阈值时电路会发送报警信号。
3 性能参数
环境特性
| 工作温度 | -10～+50℃ |
| 贮存温度 | -20～+65℃ |
| 相对湿度 | ≤95%（无凝露） |
防爆特性
| 防爆标志 | 不涉及 |
电气特性
| 工作电压 | 总线24V，控制器提供 |
| 监视电流 | ≤120uA（DC24V） |
| 报警电流 | ≤150uA（DC24V） |
| 确认灯 | 监视状态瞬时微亮，报警常亮（红色） |
通讯特性
| 线制 | 二线制（无极性） |
| 编址范围 | 1~200 |
| 编址方式 | 电子编码器 |
| 最远传输距离 | 1000m |
兼容性
| JBF-11SF、JBF50XX、JBF-11SF-C、JBF-51S等系列控制器 |
机械特性
| 外观 | PANTONEWarmGray1C米白色 |
| 外壳材质 | 塑料 |
| 产品质量 | 69.5g |
| 外形尺寸 | Φ100mm×H41mm（含底座） |
探测特性
| 保护面积 | 保护面积20-30m² |
| 类别 | A2R |
认证特性
| 消防认证 |
执行标准
| 1） | GB4716-2005《点型感温火灾探测器》 |
4 安装调试
4.1 安装说明/步骤
· 外形及安装尺寸如图 1 所示：
· 将探测器底座用 2 只 M4 的螺钉紧固在预埋盒上；
· 采用截面积 0.5mm2以上的双绞导线，将回路两总线 L1、L2 分别接在端子 L1 和端子 L2 上，接线不分极性；
· 用编码器对探测器写入地址（1-200）；
· 将探测器嵌入底座，然后按顺时针方向拧紧即可；
· 安装时宜带手套操作，以保持探测器外壳清洁。
· 安装图例：
· 接线图例：
4.2 调试方法
· 首先使用电子编码器对探测器进行编码；
· 产品安装好后操作控制器对其进行登记，注意需要将产品类型登记为感温。
· 使用专用消防测试温枪，对准探测器上栅格孔进行加热，探测器报警后指示灯变为红色常亮；
· 复位控制器，探测器恢复正常监视状态。
5 故障分析与排除
| 故障现象 | 原因分析 | 排除方法 | 备注 |
|---|---|---|---|
| 巡检灯不亮 | 线路接触不良 | 检查与控制器之间的线路 | |
| 控制器供电问题 | 检测总线电压是否正常 | ||
| 巡检灯亮，报故障 | 同回路现场部件重号 | 使用编码器重新编码 | |
| 登记失败 | 地址不在正常范围 | 参照编码器说明书重新编码 | |
| 同回路现场部件重号 | 使用编码器重新编码 |
6 保养、维护
· 建议检测验收前加防尘罩保护，但系统正式运行前一定要去掉防尘罩。
· 定期进行探测器报警试验，建议每半年一次。
7 开箱及检查
打开包装后，本产品应该包括：
| 点型感温火灾探测器（不含底座） |
| 产品使用说明书 |
如发现任意项有缺失或有损坏，请速与我们联系，我们将立即补全产品的缺失项，或者在确定是非人为因素造成的破损下，无条件的为客户更换新的产品。
8 注意事项、免责声明
· 在使用中，必须严格按照本说明书的描述进行安装与调试。
· 本公司保留对本说明书的最终解释权。
