GRT3XM-01/GRT3BM-01/GRT3XA-01广播音箱故障调试
1. 产品简介
1.1 产品特点
扬声器是消防应急广播系统的组成设备之一，作为现场播音设备与消防应急广播其他设备配套使用。当发生紧急情况时，消防应急广播信号通过音源设备发出，通过线缆传输到现场，并由扬声器播出信号内容。本产品也可应用于其它120VAC定压输出的广播通信系统，做为播音设备使用。
1.2 执行标准
GB 16806-2006消防联动控制系统及第1号修改单。
2. 技术规格
频率范围： 150~12000Hz 最大功率： ≤5W 额定功率： 3W 定压输入： 120VAC 灵敏度： ≥90dB±3dB（1M,1W） 失真度： ≤5%
3. 安装和接线
3.1 安装
3.1.1 外形尺寸
186±0.5mm×150.5±0.5mm×78±0.3mm

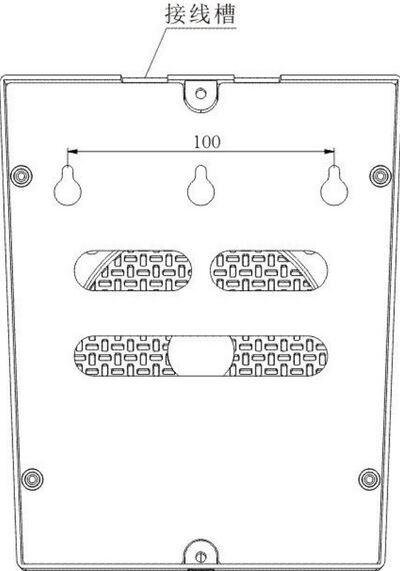

3.1.2 安装方式
GRT3BM-01 壁挂扬声器采用壁挂固定安装，具体安装步骤如下：
a. 固定螺丝间距：100±0.3mm
b. 固定螺钉冒直径：5~9mm
c. 将应急广播输出总线按照红色正极，黑色负极分别与扬声器连接线相连接：
4. 注意事项
4.1 本产品应储存在通风干燥的仓库中，环境中不应含有腐蚀性气体，同时避免强烈的振动冲击和其它过于恶劣的环境。
4.2 包装标志应包括怕雨、向上、易碎物品的包装储运的图形标志，按常规的运输条件，防振动、防碰撞。
4.3 为保证本产品的正常工作，应尽量安装在干燥、通风、无腐蚀性气体的地方。
4.4 扬声器应尽量采取独立布线，或采取必要的防干扰措施。
