1． 概述
1.1． 产品特点
⚫ 内置微处理器，性能稳定。
⚫ 采用 SMT 表面贴装工艺，可靠性高，一致性好。
⚫ 采用二总线制系统，无极性要求，在保证低功耗的同时使传输距离最远达 1000m。
⚫ 总线应使用双绞线，导线截面积不小于 1.0mm2。
⚫ 电子编码方式，可通过专用电子编码器编址。
⚫ 操作简单，用手按下按键，即能实现向控制器报火警。
⚫ 手动报警开关可以安装到预埋盒内部，节省占用空间，同时也可以支持明装（无预埋盒）的安装。
⚫ J-SAP-JBF4124 手动报警开关为白色外观
⚫ J-SAP-JBF4125 手动报警开关为红色外观
1.2、 主要用途及适用范围
⚫ 手动报警开关与我公司家用系列探测器一起，应用于两总线家用火灾报警系统中，可配合JB-QB-JBF5020 型、JB-QB-JBF5021 型家用火灾报警控制器使用。
⚫ 应用设计遵照国家标准 GB 22370-2008 家用火灾安全系统。
⚫ 适用于家用、小超市、小酒吧、出租屋等小场所应用。

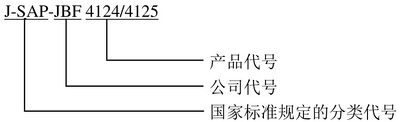

1.3、 型号的组成及其代表意义
1.4、 使用环境条件
⚫ 工作温度：0—+40℃
⚫ 贮存温度：-20—+50℃
⚫ 相对湿度：≤95%RH(40±2℃)
2、 工作原理
手动报警开关由启动开关及相应的处理电路组成，在正常监视状态下，产品处于巡检状态，指示灯绿色闪亮，当有火警时，手动按下按钮（需大于 0.8s），报警信号通过回路总线传到家用火灾报警控制器进行报警。
3、 技术特性
3.1 主要参数
| 内容 | 技术参数 |
|---|---|
| 工作电压 | DC 19～28V |
| 监视电流 | ≤0.35mA @24V |
| 报警电流 | ≤1.5mA@24V |
| 编码方式 | 电子编码器编码 |
| 编码范围 | 1月16日 |
| 确认灯 | 巡检状态绿色闪亮，按下报警时红色常亮， |
| 外形尺寸 | 90mm长×86mm宽×34mm高 |
| 线制 | 二总线，无极性 |
4、 尺寸、重量
4.1、 J-SAP-JBF4124 外形及安装尺寸（含明装底座）

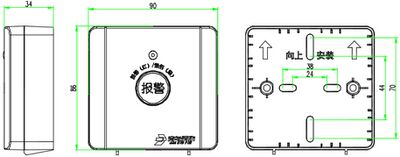

图 1 J-SAP-JBF4124 外形及尺寸图（含底座）
4.2、 J-SAP-JBF4125 外形及安装尺寸（含明装底座）

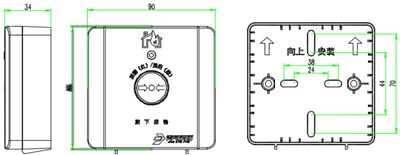

图 2 J-SAP-JBF4125 外形及尺寸图（含底座）
4.3、 J-SAP-JBF4124 外形及安装尺寸（不含明装底座）

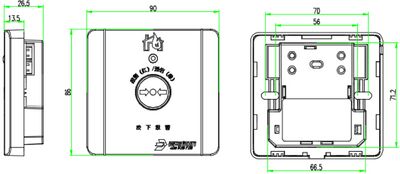

图 3 J-SAP-JBF4124 外形及尺寸图（不含底座）
4.4、 J-SAP-JBF4125 外形及安装尺寸（不含明装底座）
图 4 J-SAP-JBF4125 外形及尺寸图（不含底座）
4.5、重量：69g（不含明装底座）98g（含明装底座）
5、安装、调试
5.1、安装程序、方法及注意事项
产品同时支持明装与暗装两种安装方式。
暗装方式：产品接线完成后放入预埋盒内部，同时用包装内的安装螺钉与预埋盒连接。
注：产品装到预埋盒内部时，预埋盒外轮廓最小尺寸为 83×83，小于该尺寸的预埋盒不支持暗装的方式。
明装方式：若产品需要明装，则需要另外订购型号为 JBF-VB4502A 的明装底座配合使用，安装时先将明装底座敲漏孔敲掉，将回路线穿过敲漏孔，明装底座与墙体固定后进行产品接线，最后将产品底座与 JBF-VB4502A 底座连接。
图 3、暗装方式
图 4、明装方式
⚫ 手动报警开关采用 RVS2×1.5mm2 双绞线与家用火灾报警控制器进行连接。
⚫ 用编码器对其写入相应地址码(1-16)。
图 5 端子接线图
⚫ 产品左侧两端子分别接回路二总线L1 和 L2，不分极性。
6、使用方法概述
首先用电子编码器对手动报警开关编码，然后将其连接到家用火灾报警控制器中进行登记。遇有火警时，按下按钮操作按键，指示灯红色闪亮，表明正向家用火灾报警控制器报出火警，待家用火灾报警控制器收到报警信号后，产品指示灯红色常亮，表明报警成功，家用火灾报警控制器显示出手动报警开关报警地址。
7、故障分析与排除
| 故障现象 | 原因分析 | 排除方法 | 备注 |
|---|---|---|---|
| 巡检灯不亮，报故障 | 回路总线未接通 | 接通回路总线 | |
| 接触不良 | 重新接线 | ||
| 接线错误 | 按标签上的接线端子接线 | ||
| 不能登记 | 未编码 | 使用专用编码器对现场部件编码 | |
| 编码地址范围错误 | 参照编码器说明书重新编码，编码范围1～16 | ||
| 上电报火警 | 现场部件有重号 | 使用专用编码器对现场部件重新编码 |
8．保养、维修
· 日常维护、保养、校准
· 定期进行报警试验，建议每半年一次
9．开箱及检查
打开包装后，请检查产品数量及外观，如发现有缺失或损坏，请速与我们联系。
10．免责声明
· 在使用中，必须严格按原本说明书的要求进行安装和调试。
· 本公司有权对说明书内容进行修改，恕不事先通知。
· 本公司保留对本说明书的最终解释权
