J-ZFJC-E12W-16X2 嵌顶照明灯

参考资料

本系列灯具设计满足 GB 17945-2010《消防应急照明和疏散指示系统》要求。本灯具为专用灯具，采用低电压供电，严禁接入AC220V/DC216V 强电，接入强电将造成灯具损毁。

J-ZFJC-E8W-16X1L/ J-ZFJC-E12W-16X2L 灯具采用微波雷达模块作为感应探测传感器，微波雷达模块具有体积小、灵敏度高、不受温度影响等特点。灯具微波雷达模块设计位于灯具中心，无金属遮挡情况下在灯具5m±1m 的范围内有移动物体时灯具正常点亮。

额定电压： DC36V

工作方式：非持续型

主电功耗：见灯具标签

亮度： ≥50lm

光源类型： LED

安装方式：吸顶

光源参数： DC3.0V

防护等级： IP30

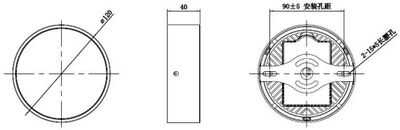

灯具外形和尺寸：

1．该灯具受应急照明集中控制系统控制，灯具可接收由系统发来的指令改变灯具的工作状态，同时系统可对灯具的各种状态进行监视。

2．本系列应急灯具必须和我公司配套的消防应急专用电源配合使用；不可独立使用。

1．出厂地址：我司灯具出厂前已写入出厂地址，地址码见灯具二维码标签（8

2．编码地址：需现场编址，使用编码器编入 1-999（详细操作请参考 JBF 编码器说明书）。按实际需求记录出厂地址或编码地址，并记录在施工图纸所对应的指定位置，并将整理好的施工图纸妥善存储，用于后期的系统调试。

注： 1.禁止安装未记录地址码的灯具；2.灯具的编码操作需要与我司配套产品使用；3.使用编码器编址时，同一电源下，灯具编址不可重复。

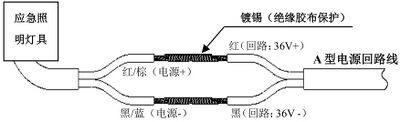

将灯具两个电源线分别接入智能疏散专用两线系统，确保线路连接牢固工整接线示意如下：

安装方法：

在图纸设计位置，按照图示建议开孔尺寸开孔，按照上图接线方法接线，将两弹簧卡扳向灯具尾部出线方向，将灯具尾部塞入安装孔，确保灯具牢固美观。

本产品为消防产品，应由受过培训的专业人员进行安装、调试和维修；灯具应安装或贮存于通风、干燥、无腐蚀环境的地方，以免内部元器件受潮。应尽量避免灯具受到摩擦、敲击和冲击，以防止外壳产生变形、破损等损坏现象。

故障现象	原因分析	排除方法
单台灯具通讯故障	1、供电电源原因 2、ID号错误	1、检查灯具是否正常点亮，测量接线处电压是否正常; 2、检查系统中录入的 ID号码是否正确。
光源的更换方法	光源故障或损坏	联系专业维修工作人员进行更换

1．使用前，请您务必详细阅读此说明书，方可接通电源；

2．本产品必须由具有专业资格的人员进行安装、调试和维修作业。保内保外维修，均可以联系我公司售后服务部门，用户不要自行拆开或维修，以防发生意外；

3．安装设备前，请务必切断回路电源，电线接头需做防水、绝缘处理；

4．本系列消防应急灯具为 IP30 消防应急照明灯具，请按照实际使用环境选择相匹配 IP防护等级的产品；安装环境不匹配易导致的产品性能出现问题；

5．如果您对安装或使用还有疑问，请向销售商咨询。
