一、灯具特点及注意事项
本灯具设计满足GB17945-2010《消防应急照明和疏散指示系统》要求，本灯具为专用灯具，采用低电压供电，严禁接入AC220VDC216V强电，接入强电将造成灯具损毁。
1、灯具防护等级为IP67，防护方式采用密封胶圈和封胶方式 满足潮湿场合使用
2、远程指令控制、亮灯、灭灯功能
3、高光效LED光源，能耗极低，恒流驱动，发光稳定
4、带独立地址编码，完备的自动检测功能
二、技术参数
1、额定电压：DC24或DC36V
2、主电功耗：3W/5W/8W(见灯具标签)
3、安装方式：壁挂
4、防护等级：IP67
5、应急时间：90min
6、工作方式：非持续型
7、亮度：≥50lm
8、光源类型：LED
9、光源参数：DC5.6V-DC6.8V，1.0W
三、灯具外形和尺寸(单位：mm)
四、型号说明
五、工作原理
六、使用说明
1、该灯具受集中控制系统控制，灯具可接收由系统发来的指令改变灯具的工作状态，同时系统可对灯具的各种状态进行监视。
2、本系列应急灯具必须和我公司配套的消防应急专用电源配合使用，不可独立使用。
七、灯具地址
1、出厂地址：我司灯具出厂前已写入出厂地址，地址码见灯厂二维码标签
(8位)
2、编码地址：需现场编址，使用编码器编入1~999(详细操作请参考JBF编码器说明书)
被实际需求记录出厂地址或编码地址，并记录在施工图纸所对应的指定位置，并将整理好的施工图纸妥善存档，用于后期的系统调试，
注：1.禁止安装未记录地址码的灯具；
2.灯具的编码操作需要与我司配套产品使用；
3.使用编码器编址时，同一电源下，灯具编址不可重复。
八、接线及安装说明

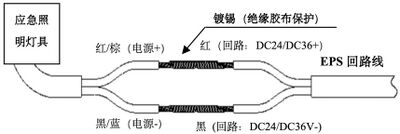

将灯具两个电源线分别接入智能疏散专用两线系统，确保线路连接牢固工整接线示意如下：
安装说明：
严格按照设计图纸在指定安装位置安装，严格按照灯具孔距打孔。
依照接线标签示意，将灯具引出线与电源线连接好，安装固定牢靠。
九、运输与贮存
灯具为易碎物品在运输过程中应平稳、牢固，避免因行车时碰撞损坏产品及包装，装卸时应轻抬轻放，不能磕、摔、撬；
灯具贮存时，均应放置于干燥、通风的地方，避免与有腐蚀性的物质接触并有必要的防潮、防晒、防雨、防腐等措施。
十、维修保养和常见问题
本产品为消防产品，应由受过培训的专业人员进行安装、调试和维修；灯具应安装或贮存于通风、干燥、无腐蚀环境的地方，以免内部元器件受潮。应尽量避免灯具受到摩擦、敲击和冲击，以防止外壳产生变形、破损等损坏现象。
| 常见问题 | 解决方法 |
|---|---|
| 控制器显示灯具通讯故障 | 确保灯具安装方向、灯具接线、控制器系统中 的ID号码正确 |
| 光源的更换方法 | 光源故障或损坏，联系专业维修人员进行更换 |
十一、安全使用注意事项
- 使用前，请您务必详细阅读此说明书，方可接通电源。
- 本产品必须由具有专业资格的人员进行安装、调试和维修作业，保内保外维修，均可以联系我公司售后服务部门，用户不要自行拆开或维修，以防发生意外。
- 灯具必须和我公司配套的消防应急专用电源配合使用，不可独立使用。
- 灯具调试完毕后，请即合上电源；除电源发生故障外，不可人为频繁停电。
- 灯具供电为DC24V或DC36V，属低压型，不可接入AC220V；应严格按照上述说明进行操作。
- 安装设备前，请务必切断回路电源，电线接头需做防水、绝缘处理。
- 本系列消防应急照明灯具防护等级为IP67，灯具内部已进行密封处理，请按照实际使用环境选择相匹配IP防护等级的产品；安装环境不匹配导致的产品性能问题，本公司不负任何责任。
- 如果您对安装或使用还有疑问，请向销售商咨询。
