J-ZFZC-E12W-16Q1LDA 自电嵌顶照明灯

参考资料

文件:16Q1DA、16Q2DA、16Q3DA、16Q1LDA、16Q2LDA、16Q3LDA集中控制型消防应急照明灯具说明书A4 1722325457853.pdf

检验报告

文件:J-ZFZC-E12W-16Q1LDA 检验报告 ID674.pdf

认证证书

文件:J-ZFZC-E12W-16Q1LDA 认证证书.pdf ID674.pdf

高清图片

文件:J-ZFZC-E12W-16Q1LDA高清图片.zip

一、灯具特点及注意事项

本灯具设计满足GB 17945-2010《消防应急照明和疏散指示系统》要求。本灯具为专用灯具，采用低电压供电，严禁接入AC220V/DC216V强电，接入强电将造成灯具损坏。

J-ZFZC-E12W-16Q1LDA、J-ZFZC-E8W-16Q2LDA、J-ZFZC-E5W-16Q3LDA灯具采用微波雷达模块作为感应探测传感器，微波雷达模块具有体积小、灵敏度高、不受温度影响等特点，灯具微波雷达模块设计位于灯具中心，无金属遮挡情况下在灯具5m±1m的范围内有移动物体时灯具正常点亮。

二、技术参数及灯具尺寸

额定电压： DC36V 工作方式：非持续型

主电功耗： 5W/8W/12W 亮度： ≥50lm

光源类型： LED 安装方式：嵌顶

防护等级： IP30 灯具应急时间： 90min

电池类型：锂电池3.7V 1800mAh 电池更换时间： 2-3年

电池型号： Li-ion XHP103450 光源参数： DC3.0V、0.5W

三、灯具外形和尺寸

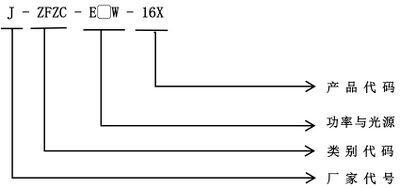

四、型号说明

五、工作原理

六、使用说明

该灯具受应急照明集中控制系统控制，灯具可接受由系统发来的指令改变灯具的工作状态，同时系统可对灯具的各种状态进行监视。

七、灯具地址

1.出厂地址：我司灯具出厂前已写入出厂地址，地址码见灯具二维回标签（8位）

2.编码地址：需现场编程，使用编码器编入1-999（详细操作请参考JBF编码器说明书）

按实际需求记录出厂地址或编码地址，并记录在施工图纸所对应的指定位置，并将整理好的施工图纸妥善存档，用于后期的系统调试。

注： 1.禁止安装未记录地址码的灯具；

2.灯具的编码操作需要与我司配套产品使用；

3.使用编码器编址时，同一电源下，灯具编址不可重复。

八、接线及安装说明

将灯具两个电源线分别接入智能疏散专用两线系统，确保线路连接牢固工整接线示意如下：

灯具出厂自带一根强启线（灰色），灯具如需兼做日常照明，可通过在回路线正极上加装开关来实现控制，如果单个开关要控制多个灯具则将各灯具强启线并联至开关下端，如上图所示。

安装方法：

在图纸设计位置，按照图示建议开孔尺寸开孔，按照上图接线方法接线，将两弹簧卡扳向灯具尾部出线方向，将灯具尾部塞入安装孔，确保灯具牢固美观。

九、维保保养和排放

本产品为消防产品，应由受过培训的专业人员进行安装、调试和维修；灯具应安装或贮存于通风、干燥、无腐蚀环境的地方，以免内部元器件受潮。应尽量避免灯具受到摩擦、敲击和冲击，以防止外壳产生变形、破损等损坏现象。

十、常见故障及处理方法

故障现象	原因分析	排除方法
单台灯具通讯故障	1、供电电源原因 2、ID号错误	1、检查灯具是否正常点亮，测量接线处电压是否正常； 2、检查系统中录入的ID号码是否正确。
光源的更换方法	光源故障或损坏	联系专业维修工作人员进行更换

十一、安全使用注意事项

1．使用前，请您务必详细阅读此说明书，方可接通电源。

2．本产品必须由具有专业资格的人员进行安装、调试和维修作业。保内保外维修，均可以联系我公司售后服务部门，用户不要自行拆开或维修，以防发生意外。

3．安装设备前，请务必切断回路电源，电线接头需做防水，绝缘处理。

4．为防止灯具电池电压过低而损坏，灯具上电运行后不得随意断主电，若需长时间断电，务必进行关机操作。

5．本系列消防应急灯具为IP30消防应急照明灯具，请按照实际使用环境选择相匹配IP防护等级的产品；安装环境不匹配导致的产品性能将退，本公司不负任何责任。

6．如果您对安装或使用还有疑问，请向销售商咨询。
