JBF1373火灾声光警报器（非编址型）
参考资料
文件:火灾声光警报器-JBF1373-使用说明书20210702.pdf
检验报告
认证证书
高清图片
接线图
1 概述

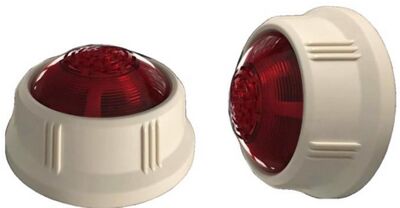

JBF1373为非编码型火灾声光警报器，应用于青鸟消防JBF-11SF和JBF50XX火灾报警系统中，当公共场所发生火灾时，控制器通过总线控制模块控制DC24V电源驱动火灾声光警报器发出高分贝火警声，LED灯闪烁，适用于室内（非住宅内）公共场所，如宾馆客房、办公楼、图书馆、影剧院、邮政大楼等。
1.1 产品特点
● 非编码型；
● 内置微处理器；
● 采用SMT表面贴装工艺；
● 两线制，由DC24V电源驱动工作；
● 施工中应采用双绞线，导线截面积不小于1.5mm2；
1.2 适用范围
● 火灾声光警报器能够与青鸟消防公司生产的JBF-11SF系列控制器、JBF50XX系列控制器、JBF5141输入/输出模块等产品配接使用；
● 适用于室内（非住宅内）公共场所，如宾馆客房、办公楼、图书馆、影剧院、邮政大楼等。
● 应用设计遵照国家标准GB50116-2013《火灾自动报警系统设计规范》。
1.3 型号组成
2 工作原理
火灾声光警报器由 DC24V，警报声电路和 LED 灯电路及相应的处理电路组成，当有火灾发生时，控制器通过总线控制模块控制 DC24V 电源驱动火灾声光警报器发出高分贝火警声，同时 LED 灯闪亮。
3 性能参数
环境特性
| 工作温度 | -10～+55℃ |
| 贮存温度 | -20～+65℃ |
| 相对湿度 | ≤95%(无凝露) |
电气特性
| 工作电压 | DC24V（DC18V～28V） |
| 报警电流 | ≤ 50mA（DC24V） |
| 声压级 | 80.0dB～115.0dB （DC24V，A 计权） |
| 变调周期 | 3.0s～5.0s |
| 闪光频率 | 1.0Hz～1.5Hz |
兼容性
| JBF50XX 系列控制器、JBF-11SF 系列控制器、JBF5141 输入/输出模块 |
机械特性
| 外 观 | 灯罩 PANTONE T085-2-1 红色透明；上壳 RAL9003 白色 |
| 外壳材质 | 塑料 |
| 产品质量 | 约 98g |
| 外形尺寸 | Ф100mm×H60mm（含底座） |
执行标准
| 1 | GB 26851-2011《火灾声和／或光警报器》 |
4 安装调试
4.1 安装说明/步骤
● 火灾声光警报器采用明装方式。
● 布线施工后，将火灾声光警报器底座固定在墙上（使用M4螺钉），安装孔距为45mm-68mm，外形及安装尺寸如图1所示。
图1外形及安装尺寸图
● 将DC24V和GND连接在底座V和G（无极性）。
● 火灾声光警报器在布线检查后、调试之前安装，以防止因不恰当安装作业造成损失。

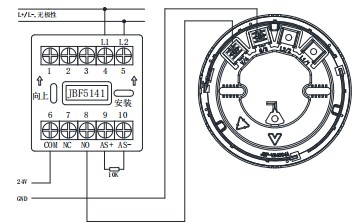

● 火灾声光警报器接线图例（如图2所示）
图2接线图例
4.2调试方法
● 遇有火警时，控制器发出火警命令，模块发出启动命令，火灾声光警报器则发出警报声、LED灯闪亮。
5 故障分析与排除
| 故障现象 | 原因分析 | 排除方法 | 备注 |
|---|---|---|---|
| 声光不启动 | DC24V电源未接通 | 重新接通电源DC24V | |
| 声光损坏 | 更换新声光 |
6 保养、维护
● 日常维护、保养、校准。
● 定期进行报警试验，建议每半年一次。
7 开箱及检查
打开包装后，本产品应该包括：
| 火灾声光警报器（不含底座） |
| 产品使用说明书 |
如发现任意项有缺失或有损坏，请速与我们联系，我们将立即补全产品的缺失项，或者在确定是非人为因素造成的破损下，无条件的为客户更换新的产品。
8 注意事项、免责声明
● 在使用中，必须严格按照本说明书的描述进行安装与调试。
● 本公司保留对本说明书的最终解释权。
