1 概述
JBF4123G-Ex 消火栓按钮（以下简称消报）是本公司开发的隔爆型消报。消报是火灾报警系统中的一个设备类型，当发生火灾时人工手动操作报警、启动消防泵并显示消防泵运行状态。优良的隔爆设计，满足各种恶劣环境使用。
1.1 产品特点
- 产品采用工业标准要求设计，性能稳定可靠；
- 核心电路采用SMT表面贴装工艺，可靠性高，一致性好；
- 采用二总线制系统，无极性要求，在保证低功耗的同时使传输距离最远达1500m；
- 操作简单，用手按下操作面板，即能实现向消防联动控制器（以下简称控制器）发送报警信息；
- 消报复位必须使用与该按钮配套的专用钥匙；
- 外壳采用强压铸铝，产品隔爆性好，防护等级达到IP66，抗粉尘污染、抗潮湿及抗腐蚀能力强等特点；
- 防爆性能符合GB/T3836.1-2021《爆炸性环境第1部分：设备通用要求》、GB/T3836.2-2021《爆炸性环境第2部分：由隔爆外壳“d”保护的设备》、GB/T3836.31-2021《爆炸性环境第2部分：由防粉尘点燃外壳“t”保护的设备》。防爆标志为ExdbIIC T6Gb；ExtbIIICT80℃Db；
- 现场安装时，按GB/T3836.15-2017标准要求、配用与环境相适应的已取得强制性产品认证的电缆引入装置。
1.2 适用范围
- 主要适用场所有：油库、酒库、交通隧道、飞机库、化工设备场所、液化气站等各种易燃、易爆工业领域中，及火灾萌发初期无阴燃阶段或较少阴燃阶段，直接产生明火为主的场所。
- 适用于含有II类A、B、C级T1～T6组可燃气体或粉尘与空气形成的爆炸性混合物的1区、2区及21区、22区危险场所。
- 应用设计遵照国家标准GB50116-2013《火灾自动报警系统设计规范》。

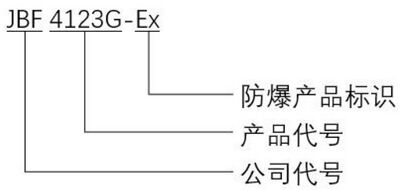

1.3型号组成
2工作原理
消报由启动开关及相应的处理电路组成，当有火警时，手动按下按钮，按钮开关闭合，启动红色指示灯由巡检状态的闪亮变为常亮，并将启动信号发送到控制器，控制器接收到启动信号后向启泵模块发出启泵信号，启泵模块接收到启泵信号后启动消防泵并向控制器发出反馈信号，控制器收到反馈信号后将消火栓按钮绿色回答灯点亮。
3性能参数
环境特性
| 工作温度 | -40～+70℃ |
| 贮存温度 | -40～+85℃ |
| 相对湿度 | ≤95%（无凝露） |
防爆特性
防爆标志 ExdbIIC T6Gb；ExtbIIICT80℃Db
电气特性
| 额定电压 | DC24V |
| 监视电流 | ≤0.3mA（DC24V） |
| 报警电流 | ≤1mA（DC24V） |
| 确认灯 | 监视状态：启动灯每3秒红色闪亮1次 报警状态： 启动灯红色常亮，收到消防泵反馈信号回答灯绿色常亮 |
通讯特性
| 线制 | 二线制（无极性） |
| 编址范围 | 1~200 |
| 编址方式 | 专用电子编码器 |
| 最远传输距离 | 1500m |
兼容性
JBF-11SF、JBF-11SF-C、JBF50XX、JBF51SXX 等系列控制器
机械特性
| 外 观 | RAL 3003 红色 |
| 外壳材质 | 压铸铝 |
| 防护等级 | IP66 |
| 电气接口 | 2×M20 |
| 产品质量 | 1.6kg |
| 外形尺寸 | L 145mm×W 130mm×H 91mm（不含安装架） |
探测特性
保护面积 不涉及
认证特性
消防认证、防爆认证
执行标准
| 1） | GB 16806-2006《消防联动控制系统》 |
| 2） | GB/T 3836.1-2021 《爆炸性环境第 1 部分设备通用要求》 |
| 3） | GB/T 3836.2-2021 《爆炸性环境第 2 部分：由隔爆外壳“d”保护的设备》 |
| 4） | GB/T 3836.31-2021《爆炸性环境 第 2 部分：由防粉尘点燃外壳“t”保护 的设备》 |
4 安装调试
4.1 安装说明/步骤
- 推荐使用电缆外径 6-12mm。

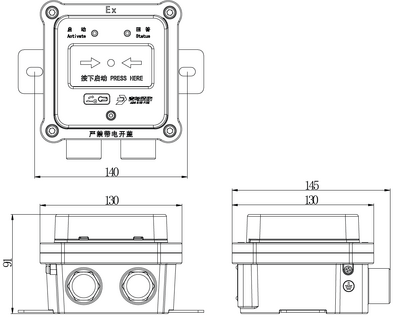

- 布线施工后，通过预埋盒或使用膨胀螺栓将安装板固定在墙上（使用 M4 螺钉），安装孔距为 140mm，外形及安装尺寸如图 1 所示。
图 1 外形及安装尺寸图
- 现场安装时，按 GB/T 3836.15-2017 标准要求、配用与环境相适应的已取得强制性产品认证合格电缆引入装置。
- 回路总线采用 RVS2×1.0～1.5mm2 导线。
- 安装之前用编码器对其写入相应地址码，此编码应与工程软件中的编码相一致。

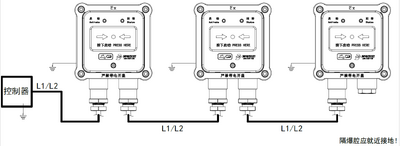

- 将总线接在 PCB 上的 L1、L2 端子上，接线无级性，然后扣上上盖用螺钉紧固，连接方式如图 2所示。
图 2 接线图
4.2 调试方法
- 首先使用电子编码器对消报进行编码。
- 消报安装好后操作控制器对其进行登记。
- 按下按钮操作面板，红色启动指示灯常亮，控制器显示出消钮启动地址。控制器接收到消防泵的隔爆腔应就近接地！ 反馈信号后，将消火栓按钮的回答灯点亮。
- 复位控制器及消报，消报恢复正常监视状态。
5 故障分析与排除
| 故障现象 | 原因分析 | 排除方法 | 备注 |
|---|---|---|---|
| 巡检灯不亮，报故 障 | 回路总线未接通 | 接通回路总线 | |
| 接触不良 | 重新接线 | ||
| 接线错误 | 按标签上的接线端子接线 | ||
| 不能登记 | 未编码 | 使用专用编码器对现场部件编码 | |
| 编码地址范围错误 | 参照编码器说明书重新编码，编码 范围1～200 | ||
| 上电报警 | 报警按钮按下 | 将报警按钮用专用钥匙复位 | |
| 现场部件有重号 | 使用专用编码器对现场部件重新 编码 |
6 保养、维护
- 维修保养时，注意保护隔爆面，所有隔爆面不得有损坏或锈蚀。
- 严禁带点开盖。
- 定期进行报警试验，建议每半年一次。
7 开箱及检查
打开包装后，本产品应该包括：
| 消火栓按钮 | 1只 |
| 产品使用说明书 | 1份 |
| M6内六角扳手 | 1个 |
| 安装板 | 1个 |
| 膨胀螺栓M6/60 | 2个 |
如发现任意项有缺失或有损坏，请速与我们联系，我们将立即补全产品的缺失项，或者在确定是非人为因素造成的破损下，无条件的为客户更换新的产品。
8 注意事项、免责声明
- 在使用中，必须严格按照本说明书的描述进行安装与调试。
- 本公司保留对本说明书的最终解释权。
- 内外接地务必可靠。
- 经检验合格产品，不允许随意更换元器件或改变结构，以免影响防爆性能。
- 非专业人员不得随意安装、拆卸。
