JBF4137A中继模块
参考资料
认证证书
检验报告
高清图片
1、 概述
1.1、 产品特点
- 内置微处理器。
- 采用SMT表面贴装工艺。
- 模块工作电压范围DC16-30V。
- 采用二总线技术，无极性要求，传输距离可达1500m。
- 模块总线应使用双绞线，导线截面积不小于1.0mm2。
- 回路信号处理电路与输入检测信号处理电路实现电气隔离，模块稳定性高，抗干扰能力强。
- 电子编码方式，可通过专用电子编码器编址。
- 模块采用插拔式结构，先安装底座，线路检查完成后再装主体，进行调试。
- 模块具有状态监测和多种故障检测功能。
1.2、 主要用途及适用范围
- 中继模块，安装于现场，用于对外接设备进行控制和状态监测。具备完善的故障检测功能（包括断路，短路和24V电源掉电检测）。
- 编码型总线中继模块应用于两总线火灾报警系统中，可配合青鸟的JBF-11SF系列控制器（联动型），JBF-50系列控制器（联动型）使用。
- 满足国家标准GB16806-2006。
- 应用设计遵照国家标准GB50116“火灾自动报警系统设计规范”。
- 适用于宾馆客房、办公楼、图书馆、影剧院邮政大楼等公共场所。
1.3、 型号的组成及其代表意义
1.4、 使用环境条件
- 工作温度：-10～+50℃
- 贮存温度：-20～+50℃
- 相对湿度：≤93%RH （40±2℃）
2、 工作原理
模块内嵌微处理器，实现与火灾报警控制器（联动型）通讯、电源掉电检测、逻钳状态判断、输入和输出线路故障检测、状态指示灯控制。模块占用一个编码地址， 编址范围1-200。在接收到外接设备传来的报警信号后，将信息传送到火灾报警控制器（联动型）并点亮“报警灯”指示灯。
3、 技术特性
3.1、 主要参数
| 内容 | 技术参数 |
|---|---|
| 工作电压 | DC16-30V |
| 回路总线 | 调制型，二总线，无极性 |
| 监视电流 | ≤0.25mA@24V |
| 动作电流 | ≤1.0mA@24V |
| 触点负载 | 2A/30VDC |
| 编码方式 | 电子编码器编码 |
| 编码范围 | 1-200 |
| 指示灯 | 正常监视状态：“报警”灯红色闪亮 报警状态：“报警”灯红色常亮 故障状态：“报警”灯常灭 |
| 外形尺寸 | （长×宽×高）85mm×85mm×41mm |
4、 尺寸、重量
4.1、 外形及安装尺寸

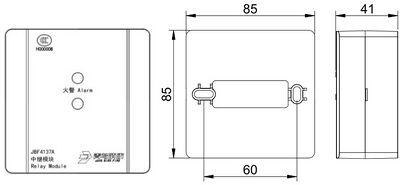

图1 外形及尺寸图
4.2、 重量
116g
5、 安装、调试
5.1、 安装程序、方法及注意事项
JBF4137A 中继模块采用明装方式。
布线施工后，通过预埋盒或使用膨胀螺栓将底座固定在墙上（使用 M4 螺钉），安装孔距为 60mm。
回路总线采用 2×1.0-1.5mm 导线。电源采用 2×1.5mm 导线。
安装之前用编码器对其写入相应地址码(1-200)，此编码应与工程软件中的编码相一致。
将总线 L1、L2 接在端子上，接线无极性。
编码型总线中继模块端子图例如图 2 所示：

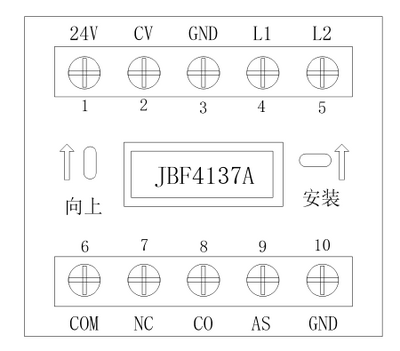

图 2 端子图
L1（端子 4）、L2（端子 5）：接通回路总线，无极性。
24V(端子 1)、GND(端子 3)：接 24V 直流电源，有极性。
CV（端子 2）：接 24V 正极。
AS（端子 9）、GND（端子 10）：接应答（无源触点）。
连接在 AS 和 GND 上的监视设备的动合端必须并联 10KΩ终端电阻。
CO(端子 8)、GND（端子 10）：输出 24V。
5.2、 安装、调试后的验收试验项目、方法和判据
《火灾自动报警系统施工及验收规范》。
6、 使用方法概述
首先使用电子编码器对 JBF4137A 中继模块进行编码，然后将其连接到系统控制器中，对其进行登记。该模块主要用于给无源产品如“火焰探测器”等特种设备配接使用。
7、 故障分析与排除
| 故障现象 | 原因分析 | 排除方法 | 备注 |
|---|---|---|---|
| 报警灯不亮，报 故障 | 接触不良 | 重新接线 | |
| 接线错误 | 按标签上的指示接线 | ||
| 24V电源异常 | 确定电源线连接且供电正常 | ||
| 漏接终端电阻 | 被控设备应答端、输出端接 入10K终端电阻 | ||
| 输出线路短路 | 确认输出线没有短路 | ||
| 电路元器件损坏 | 更换模块 | ||
| 断电重新编址或 连续编址编不上 | 模块内部电容电量 未释放尽 | 等待1分钟后重新编址 | |
| 不能登记 | 未编址 | 使用编码器对现场部件编址 | |
| 编址范围错误 | 参照编码器说明书重新编址 |
8、 保养、维修
定期进行报警状态检测和继电器动作试验，建议每半年一次。
9、 开箱、检查
打开包装后，本产品应该包括：模块主体、说明书，每只模块对应一只终端10K电阻。如发现任意项有缺失或有损坏，请速与我们联系。
10、 注意事项、免责声明
- 在使用中，必须严格按照本说明书的描述进行安装与调试。
- 本公司保留对本说明书的最终解释权。
