JBF4480DC直流24V浪涌保护器
参考资料
文件:JBF4480DC 直流24V浪涌保护器使用说明书 V1.1.pdf
高清图片
1. 概述
1.1 产品特点
- 溅放高能浪涌信号能力强、响应时间快；
- 安装简单便捷。
1.2 适用范围
- 主要应用于多雷雨天气区域电气设备的浪涌防护，例：我国南方地区、沿海城市、金属矿区附近等等。
1.3 型号的组成
1.4 使用环境条件
- 工作温度：-10～+55℃
- 相对湿度：≤95%(无凝露)
2. 工作原理
工作原理是保护器正常工作时对地呈现为高阻抗，当受雷电等浪涌信号干扰时，保护器对地阻抗就瞬间变低，浪涌电流通过保护器泄放至大地，从而避免浪涌对被保护设备的损害。
3. 技术参数
| 内容 | 技术参数 |
|---|---|
| 工作电压 | DC24V（13V~28V） |
| 最大工作电流 | 20A |
| 额定溅放电流（8/20μs） | 3.5KA |
| 浪涌防护能力（8/20μs） | ≤4KV |
| 外形尺寸 | （长×宽×高）107mm×100mm×26mm |
4. 安装调试
4.1 安装尺寸
- 外形及安装尺寸如图1所示：（单位：mm）

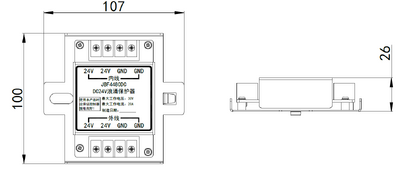

图1外形及安装尺寸图
- 重量：197克
4.2 安装方式
- 产品安装到立柜及琴台控制器中，请将保护器安装到控制器后方的竖梁上（端子排侧），安装后将“内线”对应端子与控制器联动电源对应引线连接，“外线”端子与外接设备对应引线连接。
注：方卡螺母及安装螺钉包装内提供。
- 接线方式及安装位置，如图2、3所示：
产品接线图：
图2接线方式

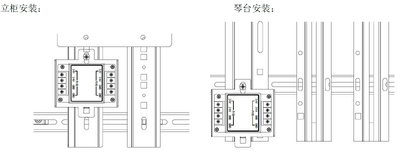

图3 安装位置
4.3 安装要求
- 必须由专业持证电工进行安装。
- 安装完成后，需先用万用表，检查接线是否正确，确认无误后上电。
5. 故障分析与排除
| 故障现象 | 原因分析 | 排除方法 |
|---|---|---|
| 外接设备故障 | 接触不良 | 重新接线，确保压线端子按压良好 |
| 接线错误 | 按标签上的接线端子接线 | |
| 输入端子与机壳（地） 的绝缘阻抗低 | 雷击能量过大 | 检查器件是否有损坏或碳化现象。 |
6. 保养、维修
定期进行产品检测，建议每半年一次。
在本地发生过雷击之后进行检查。
7. 开箱、检查
打开包装后，本产品应该包括模块主体、说明书等。如发现任意项有缺失或有损坏，请速与当地经销商联系。
8. 注意事项、免责声明
- 在使用中，必须严格按照本说明书的描述进行安装与调试。
- 本公司保留对此说明书的最终解释权。
