1 范围
GB/T 19639 的 本 部 分 规 定 了 通 用 阀 控 式 铅 酸 蓄 电 池 ( 以 下 简 称 蓄 电 池 ) 的 型 号 编 制 、 外 形 结 构 及
尺寸、端子位置。
本 部 分 适 用 于 应 急 照 明 设 备 、 不 间 断 电 源 、 移 动 测 量 设 备 等 ， 额 定 容 量 在 6 5 Ah ( 含 6 5 Ah) 以 下 的 各 种 直 流 电 源 用 蓄 电 池 。 这 类 铅 酸 蓄 电 池 的 单 体 电 池 ， 可 以 是 平 板 电 极 装 在 方 型 槽 中 的 ， 也 可 以 是 卷 绕 式 电 极 装 在 圆 筒 中 的 。 蓄 电 池 中 的 硫 酸 电 解 液 是 不 流 动 的 ， 或 吸 附 在 电 极 间 微 孔 结 构 中 或 呈 胶 体 形 式 。
本 部 分 不 适 用 于 用 作 其 他 目 的 蓄 电 池 ， 例 如 ， 起 动 用 铅 酸 蓄 电 池 、 牵 引 用 铅 酸 蓄 电 池 、 固 定 型 阀 控 式 铅酸蓄电池、电动助力用密封铅酸蓄电池、微型阀控式铅酸蓄电池。
2 规范性引用文件
下 列 文 件 对 于 本 文 件 的 应 用 是 必 不 可 少 的 。 凡 是 注 日 期 的 引 用 文 件 ， 仅 注 日 期 的 版 本 适 用 于 本 文 件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 19639.1--2014 通 用 阀 控 式 铅 酸 蓄 电 池 第 1 部 分 ： 技 术 条 件(IEC 61056-1:2012,MOD)
JB/T 2599 铅酸蓄电池名称、型号编制与命名办法
3 型号编制
蓄 电 池 型 号 编 制 应 符 合JB/T 2599 要 求 。 产 品 类 型 用 汉 字 “ 阀 ” 拼 音 的 第 一 个 大 写 字 母“F” 表 示 。
详细命名见图1。
6-F 口-30
1小时率容量(可以省略)
-20小时率额定容量，Ah
一制造商自行拟定 ——阀控式
— — 串联单体蓄电池个数
示例：6个单体串联的额定容量为30 Ah 的通用铅酸蓄电池(阀控式)型号命名为6-F-30。
6 个 单 体 串 联 的 额 定 容 量 为 3 0 Ah(1 小 时 率 容 量 为 1 5 Ah) 的 通 用 铅 酸 蓄 电 池 ( 阀 控 式 胶 体 ) 型 号 命 名 为
6-FJ-30(15)。

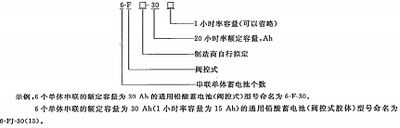

图 1 型号命名示意图
4 蓄电池外形结构及尺寸
4.1 矩形蓄电池外形结构及尺寸见图2和表1。
4.2 圆柱形蓄电池外形结构及尺寸见图3和表2。

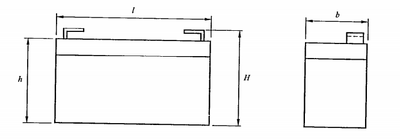

图 2 矩形蓄电池外形结构

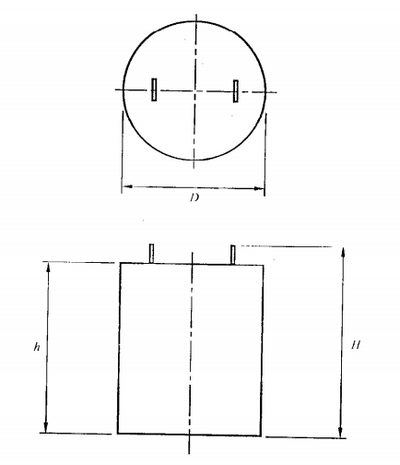

图 3 圆柱形蓄电池外形结构
5 端子
端子分为矩形、插入式、螺旋螺母式、引线式、端子式、纽扣式等六种，如图4～图14所示，具体选择 可由用户与制造厂协商。
图 4 矩形端子1 图 5 矩形端子2 图 6 矩形端子3
GB/T 19639.2—2014
图 7 矩 形 端 子 4
图 8 矩形端子5
图 9 矩形端子6
单位为毫米

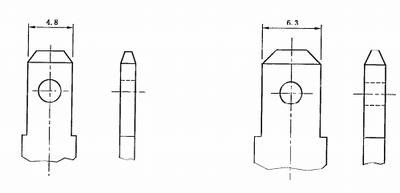

图10 插入式端子
单位为毫米

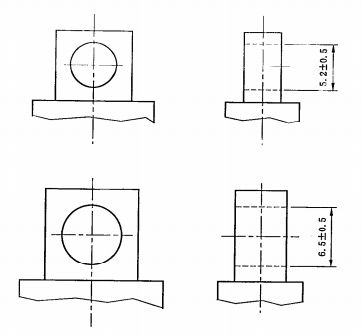

图11 螺旋螺母式端子
GB/T 19639.2—2014
单位为毫米

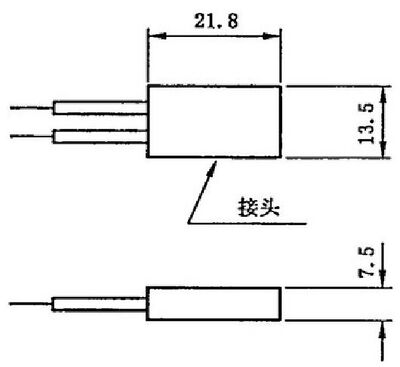

图12 引线式端子
M5
M6 M8
比
凹 式 凸式

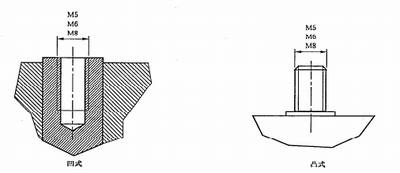

图 1 3 端子式端子
图14 纽扣式端子
表 1 矩形蓄电池
| | | | | | | | | --- | --- | --- | --- | --- | --- | --- | | 型号 | 最大外形尺寸/mm | | | | C₂0/Ah | C₁/Ah | | L | b | h | H | | 1-F-10 | 53 | 51 | 94 | 103 | 10 | 5 | | 2-F-1 | 35 | 42 | 51 | 60 | 1 | 0.5 | | 2-F-3 | 91 | 35 | 60 | 69 | 3 | 1.5 | | 2-F-4 | 50 | 38 | 121 | 121 | 4 | 2 | | 3-F-1 | 52 | 44 | 53 | 60 | 1 | 0.5 |
4
GB/T 19639.2—2014
表 1 ( 续 )
| | | | | | | | | --- | --- | --- | --- | --- | --- | --- | | 型号 | 最 大 外 形 尺 寸 / m m | | | | C₂0/Ah | C₁/Ah | | l | b | h | H | | 3-F-1.2 | 99 | 26 | 53 | 60 | 1.2 | 0.6 | | 3-F-2 | 77 | 53 | 55 | 62 | 2 | 1 | | 3-F-3 | 137 | 36 | 62 | 69 | 3 | 1.5 | | 3-F-3.2 | 68 | 35 | 127 | 132 | 3.2 | 1.6 | | 3-F-3.4 | 136 | 36 | 62 | 69 | 3.4 | 1.7 | | 3-F-4 | 72 | 50 | 104 | 111 | 4 | 2 | | 3-F-4.2 | 62 | 52 | 98 | 107 | 4.2 | 2.1 | | 3-F-6 | 153 | 36 | 96 | 103 | 6 | 3 | | 3-F-6.5 | 119 | 53 | 92 | 95 | 6.5 | 3.25 | | 3-F-7 | 100 | 58 | 120 | 127 | 7 | 3.5 | | 3-F-8 | 153 | 52 | 96 | 103 | 8 | 4 | | 3-F-10 | 153 | 52 | 96 | 103 | 10 | 5 | | 3-F-12 | 155 | 52 | 96 | 103 | 12 | 6 | | 3-F-20 | 159 | 85 | 127 | 134 | 20 | 10 | | 4-F-2.5 | 134 | 36 | 63 | 72 | 2.5 | 1.25 | | 4-F-3 | 181 | 36 | 62 | 65 | 3 | 1.5 | | 6-F-0.7 | 100 | 27 | 64 | 64 | 0.7 | 0.35 | | 6-F-1.2 | 101 | 51 | 54 | 61 | 1.2 | 0.6 | | 6-F-1.9 | 180 | 36 | 62 | 69 | 1.9 | 0.95 | | 6-F-2.2 | 181 | 37 | 63 | 69 | 2.2 | 1.1 | | 6-F-2.5 | 199 | 36 | 63 | 72 | 2.5 | 1.25 | | 6-F-2.9 | 79 | 56 | 98 | 103 | 2.9 | 1.45 | | 6-F-3 | 136 | 69 | 62 | 69 | 3 | 1.5 | | 6-F-3.4 | 181 | 37 | 63 | 69 | 3.4 | 1.7 | | 6-F-4 | 197 | 49 | 72 | 79 | 4 | 2 | | 6-F-5 I | 90 | 70 | 102 | 111 | 5 | 2.5 | | 6-F-5Ⅱ | 152 | 50 | 94 | 103 | 5 | 2.5 | | 6-F-6 | 153 | 67 | 96 | 103 | 6 | 3 | | 6-F-6.5 | 153 | 67 | 96 | 103 | 6.5 | 3.25 | | 6-F-7 | 153 | 67 | 96 | 103 | 7 | 3.5 | | 6-F-10 | 152 | 98 | 94 | 103 | 10 | 5 | | 6-F-12 | 155 | 100 | 95 | 103 | 12 | 6 | | 6-F-15 | 183 | 78 | 169 | 176 | 15 | 7.5 |
GB/T 19639.2-2014
表1(续)
| | | | | | | | | --- | --- | --- | --- | --- | --- | --- | | 型号 | 最 大 外 形 尺 寸 / m m | | | | C₂₀/Ah | C₁/Ah | | l | b | h | H | | 6-F-17 | 184 | 80 | 170 | 176 | 17 | 8.5 | | 6-F-24 I | 177 | 168 | 127 | 134 | 24 | 12 | | 6-F-24Ⅱ | 166 | 125 | 175 | 177 | 24 | 12 | | 6-F-31 | 193 | 172 | 130 | 134 | 31 | 15.5 | | 6-F-38 I | 204 | 172 | 172 | 178 | 38 | 19 | | 6-F-38Ⅱ | 200 | 169 | 176 | 176 | 38 | 19 | | 6-F-50 | 234 | 169 | 190 | 193 | 50 | 25 | | 6-F-60 | 260 | 170 | 220 | 220 | 60 | 30 | | 6-F-65 | 350 | 166 | 174 | 176 | 65 | 32.5 | | 注：表中未列规格尺寸，可由用户与制造厂协商。 | | | | | | |
表 2 圆柱形蓄电池
| | | | | | | | --- | --- | --- | --- | --- | --- | | 型号 | 最 大 外 形 尺 寸 / mm | | | C./Ah | Cn₁/Ah | | D | h | H | | 1-F-2.5 | 34 | 61 | 69 | 2.5 | 1.25 | | 1-F-5 | 46 | 72 | 82 | 5 | 2.5 | | 1-F-13 | 54 | 123 | 137 | 13 | 6.5 | | 1-F-25 | 66 | 158 | 176 | 25 | 12.5 | | 注：表中未列规格尺寸，可由用户与制造厂协商。 | | | | | |
6 标记
执行GB/T19639.1—2014 第 7 章 。
