一、产品概述
本电源符合《GB16806-2006》、《GB4717-2005》、《GB/T21197-2007》、《GB14287.1-2005》中对电源部分的要求。
1.1 产品特性
1、由交流 220V 和铅酸蓄电池两路供电，组成不间断输出电源，主电正常时主电优先输出，主电故障时自动切换备电供电。
2、输出保护：
具有输出短路、过流保护；
3、报警功能：具有备电过放报警，输出短路、过流报警。
4、具有备电管理功能：
1）采用脉冲充电功能,可延长电池寿命。
2）可自动给备电充电，电池充满后进入浮充状态；电池极限放电后关闭输出且开启报警。
3）可备电单独输出，备电极性反接保护。
1.2 主要用途及使用范围
本电源为消防报警控制器、消防联动控制器等多种消防领域的设备提供稳定的工作电压。
二、技术参数
2.1 主要参数
| 主电工作电压 | AC220V | 主电工作频率 | 50Hz |
|---|---|---|---|
| 主电欠压 | AC165V±20V | 备电工作电压 | DC21V-DC28V |
| 充电电流 | 1A(Typ.) | 浮充电压 | 27.5V(Typ.) |
| 备电极限放电保护值 | 21V±1V | 极限放电后报警时间 | 90 分钟(Typ.) |
| 输出 | 跟随电池电压 | 工作环境温度 | 0℃～+40℃ |
| 相对湿度 | ≤85% | 储存温度 | 0℃～+40℃ |
2.2 输出回路规格（AC220V）
| 产品型号 | 输出 1 电压 | 输出 1 电流 | 输出 2 电压 | 输出 2 电流 |
|---|---|---|---|---|
| BYF-PC10S | 0 | 0 | 27.5V(Typ) | 10A（Max） |
2.3 输出电压噪声
| 产品型号 | 纹波噪声 | 尖峰噪声 |
|---|---|---|
| BYF-PC10S | ≤250mVp-p | ≤2% |
| 备注 | 1.如未特别说明，所有规格参数均在输入 220Vac，额定负载，25℃环境温度下进行量测。 2.纹波和噪声测量方法：使用一条 12”双绞线,在 20MHz 带宽下测试,同时终端要并联 0.1uF 和 47uF 的电容。 3.电源被视为控制器内元件的一部分，需结合终端设备进行电磁兼容相关确认。 | |
2.4 耐压值
| AC 输入对 PE | 输出对 PE | |
|---|---|---|
| 耐压/10mA/60S | AC1500V(有气体放电装置，需拆 除) | AC500V |
2.5 通讯方式
2.51：状态信号通讯
| 电源S信号 | 工作状态 | 端子 | 备注 |
|---|---|---|---|
| 主电工作信号 | ‘1’：主电工作 ‘0’：主电故障 | 1 | AC220V交流电输入正常，电源处于主电工作输出状态。 |
| 备电故障信号 | ‘1’：备电故障 ‘0’：备电正常 | 4 | 蓄电池连线发生短路或与电源断路的情况。 |
| 输出故障信号 | ‘1’：输出故障 ‘0’：输出正常 | 5 | 输出短路或超载为故障。 |
| 信号地端 | 9、10 |
‘0’表示低电平，‘1’表示高电平
信号端子图
2.52：回路通讯依据客户要求。
三、尺寸图

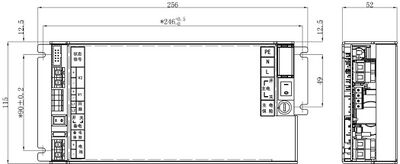

3.1 面板图（单位mm）
四、安装方法
设备安装后，参考端子图接线。
1、主电AC220接三线端子的L、N、PE，PE接大地。
2、两节12V电池串联后，接电池端子的+和-，注意极性不要接反。
3、设备在开机前应确保安装和接线正确无误，且应把AC端子罩扣上防止触电。
五、使用与操作
5.1 开机启动
启动电源时应按先启动主电、再启动备电的顺序操作。在无主电情况下如需反复上备电，间隔时间应大于10秒，否则电源保护电路起作用禁止备电启动。
5.2 运行操作
启动主电，电源输出有27.5V（Typ.）。启动备电，电源开始给备电充电及负载输出，输出电压跟随电池电压，当备电电压高于27.5V(Typ.)时，进入浮充状态；在有备电的情况下关闭主电，电源主动转为备电供电，当备电电压低于21V±1V，电源自动切断所有输出，并报警90分钟。
六、故障分析与排除
| 故障现象 | 原因分析 | 排除方法 |
|---|---|---|
| 电源报备电故障 | 电池回路短路、开路 | 排除电池的短路和开路故障即可。 |
| 电池放电时间短 | 更换电池。 | |
| 电源输出电压低 | 输出电流超过额定电流 | 表现为电源输出接线或所接设备有短路故 障，断开电源输出线开机恢复正常。检修 线路即可。 |
| 电源损坏、带载能力差 | 返回厂家修理。 |
七、安全保护装置及事故处理
7.1设备内设有保险管，内部出现短路故障时会切断供电电源，避免故障面扩大；
7.2保险管损坏，设备无输出，请把设备返回本公司修理。
八、保养与维修
长期停放使用时，应切断主电和备电开关。
九、包装、贮存
9.1包装标志应包括怕雨、向上、易碎物品的包装储运的图形标志；
9.2包装应按规定方向装入包装箱内，箱内应具有防震措施；
9.3本设备应存贮在温度0℃～+40℃，无凝露，环境中不应含有腐蚀性气体。
十、开箱及检查
设备从包装箱内取出，首先检查整机外观是否符合下述要求：
1.各接线端子和开关完好,PCB板上无异物等；
2.文字符号和标志清晰。
十一、售后服务
提供售前售后技术支持。
正常使用条件下，免费保修期为18个月，终身维修。保修地点：上海。
十二、联系方式
生产企业：柏宜照明（上海）股份有限公司
详细地址：上海市青浦区久业路1188号
电 话：021-22819718
传 真：021-22819711
邮 编：201712
