GRT-GB2211广播功率放大器

来自青鸟百科
功率放大器_GRT-GB2211

概述

GRT-GB2211/GB2212/GB2213系列广播功率放大器是GRT-GB2010消防应急广播系统的配套产品,与广播控制盘、广播终端(扬声器)等设备组网,实现应急广播功能。产品设计符合国家标准GB 16806-2006及第1号修改单。产品特点包括定压120V音频输出、过热过载短路保护、地址设置功能、自动登记和重号提示、故障提示、现场音量监听和背景音量调节功能。

产品特点

采用定压120V音频输出。
具有功放过热、过载及短路保护功能。
具有地址设置功能,最大支持10台功率放大器地址。
具有自动登记和重号提示功能。
具有故障提示功能。
具有现场音量监听和背景音量调节功能。

主要技术参数及特性

主电电源:额定电压AC220V(+10%,-15%,50Hz)。
备电电源:额定电压AC220V(+10%,-15%,50Hz)。
功放额定输出电压:120V。
额定输出功率:150W、300W、600W(可选)。
频率响应范围:80Hz-8kHz。
总谐波失真:≤5%。
信噪比:≥70dB。
音频干线长度:最大1200M。
设备地址设置范围:1~15。
温度:0℃~+40℃。
相对湿度:≤95%。
安装方式:入柜式。
执行标准:GB 16806-2006《消防联动控制系统》及第1号修改单。

结构特征和功能

箱体外形尺寸:482.6mm长×222mm宽×88.5mm高。

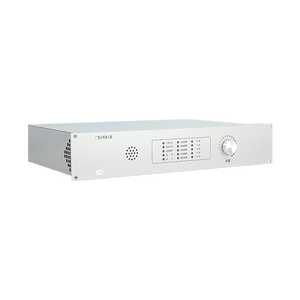

功率放大器面板包括监听扬声器、指示灯区、音频输出电平显示、音量调节旋钮等。
功率放大器背板包括产品标签、定压输出端子、音频输入/输出端子、控制输入输出端子、功放设置端子、主电/备电端子、保险管座、电源开关等。

系统组成

系统由电源、主备电切换、音频前置放大、功率放大、自动增益控制、电平显示等电路组成。

基本功能和设置

响应火灾报警控制器联动控制信息,实现消防自动广播。
受控自检和复位功能。
话筒广播或录音时,监听扬声器自动静音。
应急广播控制信号时,功放自动调整为最大音量输出。
主备电自动切换功能,主电优先。
功放故障或音频输出线路异常时,故障状态自动发送到广播控制盘。

故障分析与排除

开机后指示灯无显示或显示不正常:检查电源和电源开关。
开机后指示灯显示“主电故障”:检查220V主电电源。
开机后指示灯显示“备电故障”:检查220V备电电源。
无声音:调整音量旋钮,检查音频线接触。
干线故障:检查音频输出总线。
通讯故障:重新插拔通讯线,检查通讯线。
灯闪烁:排查功放地址设置,找到重复地址并更正。

维护和保养

设备应保持工作状态,通过广播控制盘进行“自检”。
定期维护,每个季度进行应急广播模拟试验。
检查主备电接线,更换保险丝时确保规格相同。
系统长期不使用时,关闭电源开关。

其他

运输和存储

包装应包括怕雨、向上、易碎物品的包装储运图形标志。
储存在通风干燥的仓库中,储存温度在-10℃~+50℃,无凝露,避免腐蚀性气体和强烈振动冲击。

注意事项

功率放大器最大负载功率不应大于额定输出功率。
重复开机时间应大于5秒钟。
内含高压,维护时请注意安全。

附件清单

随机附件包括保险丝、音频屏蔽线、数据线、安装使用说明书。

参考资料


文件:GRT-GB2211-GB2212-GB2213广播功率放大器 使用说明书 V1.12023.03.23 1730957017403.pdf
