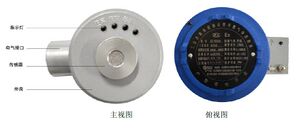

GT-VT620点型可燃气体探测器
概述
GT-VT620工业及商业用途点型可燃气体探测器快速操作指南V1.1
公司网址：www.vitalsafe.com.cn 售后服务电话：010-88850858 生产地址：河北省张家口市涿鹿县涿下路工业园（青鸟消防股份有限公司院内）
使用必读：在使用和安装探测器前，请仔细阅读快速操作指南，若需要产品详细说明请到本公司官网下载或致电公司客户服务部；总线制气体探测器安装前请先进行拨码开关编址；本产品属于隔爆类产品，防爆标识为ExdⅡCT6Gb，产品使用环境应与产品环境参数范围相符，危险场所禁止带电开盖；请避免使用打火机进行通气测试，防止对传感器灵敏度及寿命造成永久性损害；建议探测器每隔三到六个月标定一次或根据检定规程维护；说明书中涉及的相关图片仅供参考，以产品实物为准。
技术参数
检测原理：催化燃烧式
采样方式：扩散式
额定电压：DC24V
功率：≤1W
触点容量：DC24V、2A
重复性：≤2%
响应时间：T90：＜30s
报警误差：±3%LEL
输出信号：Can总线/4-20mA信号 一组无源开关量输出
安装方式：抱管/壁挂/吊顶安装
防护等级：IP67
电气接口：3/4″NPT或M20
显示：3位LED状态指示
操作：红外遥控器操作
工作温度：(-40～+70)℃
重量：0.7kg
环境湿度：(10～95)% RH（无冷凝）
外形尺寸：121mm×85mm×71mm（HWD）
环境压力：(86～106)kPa
防爆标识：ExdⅡCT6Gb
产品安装
篇幅过多，请查看《参考资料》下的说明书。
接线图
篇幅过多，请查看《参考资料》下的说明书。
通电调试
探测器通电前检查接线是否正确→探测器通电后开始自检，绿灯常亮表示自检完成→使用遥控器可对探测器进行零点校准、气体标定。在进行探测器操作时，需确认探测器处于安全环境中。
编址（总线探测器）
篇幅过多，请查看《参考资料》下的说明书。
零点校准
按一次遥控器的快捷键【调零】→探测器黄灯闪烁，进入零点校准等待状态→按一次遥控器的【确认】键→探测器绿灯闪烁，零点校准开始，绿灯常亮时零点校准结束；若黄灯闪烁则零点校准失败，按返回键退出，重新进行零点校准。注：1.探测器须在正常工作状态下才能执行零点校准，初次通电预热时间需大于2小时。2.零点校准需要在纯净空气中或通入纯氮气条件下进行。
气体标定
篇幅过多，请查看《参考资料》下的说明书。
常见故障及维修
篇幅过多，请查看《参考资料》下的说明书。
