概述
IG1602 消防电话系统采用二总线通信技术 ，符合国家 标准《 GB16806-2006》 。系统由 IG1602 消防电话总机、 IG3602 消防电话分机、 IG5902 消防电话插孔、 IG3902 消 防电话分机、外供的DC24V 直流电源共同构成。
性能
·采用二总线技术，总线不分正负，地址设置范围 1 ～126， 且不可有重复编码。
·总机支持由外部存储介质（ SD 卡）导入通信录的功能。
·实时时钟显示 ，总机断电内部电池供电 ，时钟走时不间断。
·总机可与任意一至五部登记于通讯录中的分机进行呼叫和通话，自动记录通话时间、 内容、地址 ，并可查询通话信息、回放通话录音。
·所有设置操作有权限确认过程 ，避免因误操作造成设置改变。总机共设二级密码：一级密码默认为 1111 ，用于解除 键盘锁定；二级密码默认为 2222 ，用于操作设置。
·采用轻触式按键 ，面板设有 0～9 数字键盘和其它功能键 ，同时设有工作、呼叫、通话、录音、故障、录满、消音 七个状态指示灯。
主要参数
工作环境：环境温度 0℃ ~ 40℃ , 相对湿度≤95%RH。
· IG1602 消防电话总机
外形尺寸：482.6mm*189.0mm*44.0mm（1U）
安装方式：面板式
通信距离 ：2000 米
电源电压：DC20V ～DC28V
电流 ：0.5A
话音频率 ：300～3400Hz( ±3db)
传输衰耗 ：≤5dB
通话录音：最多24min
事件记录：999 条

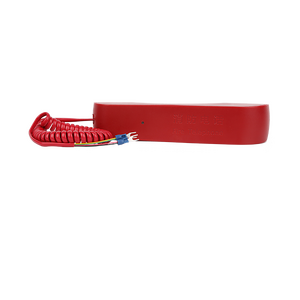

·IG3602 消防电话分机、IG3902 消防电话分机
外形尺寸 ：201.5mm\*44.4mm\*41.5mm
安装方式 ：IG3602
分机为壁挂式 ，IG3902 为手持式
待机电流 ：500uA
摘机电流 ：30mA
·IG5902 消防电话插孔
外形尺寸 ：90.9mm*88.0mm*37.5mm
安装方式：86 盒安装式
摘机电流： 30mA
待机电流 ：1.3mA
安装、调试
1、布线要求：
采用截面积不小于 1.0mm2 的双绞线 。布线距离大于 1000 米时 ，采用截面积不小于 1.5 mm2 的双绞线。布线时尽量远离干扰源。
2、接线说明：
根据示意图连接分机和总线插孔。接线时总线不分正负 极， DC24V 电源不能接反 ，系统的机壳连接保护地。开机前 请确认接线端子上的DC24V 电压正常。
3、开机调试：
打开总机电源开关 ，液晶屏背光亮并显示“系统启动中…”，启动后电源工作指示绿灯亮 ，界面上显示日期、时间。启动成功按操作说明第 2 条进行通讯录导入或分机登 陆。
若系统存在故障 ，液晶屏会跳转到故障界面 ，面板上相 关故障指示灯点亮、同时喇叭蜂鸣报警（按消音键可消除报 警声音） 。若分机故障、断线或者未挂机 ，多线插孔断线或 者未挂机 ，故障界面显示“分机故障 ” ，在故障界面或者菜 单的事件记录均可查看故障信息；若总线短路 ，故障界面显 示“总线故障” ，故障不排除会一直停留在此界面。
系统正常运行时 ，若 20 秒无任何操作（ 故障界面除外） ，总机会返回待机画面。
操作说明
1、进入功能菜单：
按任意键 ，输入一级密码进入主菜单 ，按上下键可选择 【查询】 、【设置】 、【自检】 、【复位】 、【自动登 录】 、【分机屏蔽】 ， 按  键进入下级菜单。
2、通讯录：
通讯录的建立方法共两种。
方法一 ：分机登录。进入主菜单 ，光标移至【自动登 录 】 ， 按  键 ，输入一级密码后总机自动对接入的 分机进行登录操作 ，同时显示登录分机的总数。
方法二：导入通讯录。使用本公司提供的通讯录生成软 件 ，填写地址及分机号。地址最多为 12 个字符 ，分机最多 为 2 个字符， 1 个汉字为 2 个字符 ，不能出现空格。填写后 生成通讯录文件 ，将此文件拷入SD 卡。
将 SD 卡插入总机卡槽 ，打开总机电源开关 ，按液晶屏 提示将通讯录导入总机 ，按  键完成通讯录导入。
3、通话操作：
总机呼叫分机：总机摘机 ，输入一级密码 ，按上下键进 入通讯录界面 ，选中所需分机号（或者通过面板数字键输入 所 需 分 机 号 ） ， 按  键， 呼叫分机 。 对应分机 响铃 ，分机摘机与总机接通。当需要呼叫第二部分机时 ，重 复上述操作即可 ，最多可同时呼叫五部分机。分机挂机、总 机挂机或光标移至对应分机号并按  键 可 结 束 通 话。总机对通话内容自动录音。
分机呼叫总机：分机摘机即可自动呼叫总机 ，总机发出 声光提示 ，液晶屏显示呼入分机地址和总数。一台分机打 进 ，主机摘机即可接通；多台分机同时打进 ，主机摘机 ，移 动光标选择想要接通的分机号码 ，按  键 ， 分 机 与 总机接通。主机最多可与两台分机同时通话。分机挂机后需 要间隔 3 秒才能再次呼叫主机 ，否则主机可能会识别为当前 分机未挂机。
插孔呼叫主机 ：将 IG3902 消防电话分机插入插孔 ，即 可自动呼叫总机。
4、 自检：
选 中 【 自 检 】 ， 按  键， 启动 自检测 试， 所 有指示灯全亮保持 6S， 液晶屏全红 2S， 全绿 2S， 全蓝 2S ，同时喇叭蜂鸣报警六秒 ，检测完毕后自动返回主菜单画 面。
5、恢复出厂设置：
选 中 【 恢 复 出 厂 设 置 】 ， 按  键 ， 输 入 二 级密码即可恢复出厂设置 ，总机密码恢复为初始密码。
6、免输一级密码 30 分钟：
选 中 【 免 输 一 级 密 码 30 分 钟 】 ， 按  键 ， 系统提示“设置成功”后即设置完成 ，30 分钟内所有需输入 一级密码操作的界面可免输密码操作半小时后自动恢复（重 启总机 ，一级密码也会自动恢复）。
7、事件记录：
进入【查询】菜单 ，选中【事件记录】 ，按 键 ，进入事件记录界面 ，通过按上下键 ，查询所要的事件记 录。当事件记录已有 999 条且有新的事件记录时 ，会默认把 新的事件记录仍存档为第 999 条 ，同时会自动删除储存的第 1 条事件记录，其他记录的序号分别减 1。
8、录音
a） 查询录音 ： 进入 【 查询 】 菜单 ， 选中 【 录音记 录】 ，按 键 ，按上下键选择所需的录音 ，按 键 回放 ， 按 键可暂停/播放录音 ，按  键停止 播放录音并返回。
b）删除录音：选中【删除录音和事件记录】后 ，按下 键 ，输入二级密码 ，按  键 ，清空所有录音记 录与事件记录。提示录音满时 ，必须按清空所有记录 ，否则 会导致新的通话无法正常录音。
9、时间日期校准：
进入【设置】菜单 ，选中【校准日期时间】 ，按  键 ，通过上下键（或面板数字键）进行更改 ，设置结束后 ， 按  键完成校准。
10、更改操作密码：
进入【设置】 菜单， 选中【更改操作密码】 ， 按下  键 ， 通 过 上 下 键 选 中 【 一 级 密 码 】 或 【 二 级 密 码 】 ， 按 下  键 ，按提示修改密码。
安全使用注意事项
安装和使用本系统前 ，请详细阅读本说明书。使用时， 本机外壳应可靠接地 ，连续开关机时间间隔应大于 10 秒,分 机连续摘挂机时间间隔应大于 5 秒。总机采用 DC24V 供 电 ，接入电源时 ，应注意电源正负极性。
使用本系统 ，应避免在极其潮湿的地下室或类似场所使 用。将本机由寒冷空间搬至温暖空间时 ，应在室内静置半小 时后通电使用。本系统必须远离热源。
发现异常故障 ，若不能解决 ，应通知本公司或经本公司 授权的技术服务部 ，用户不得自行拆开维修 ，以免扩大故障 范围。
故障分析与排除
| 故障现象 | 原因分析 | 排除方法 |
|---|---|---|
| 报总线故障 | 总线负载超过500mA或总线短路 | 测量总线电压是否大于DC20V， 若低于20V检查总线是否正确连接 |
| 报分机故障 | 分机与总线未连通 | 正确连接 |
| 分机未挂机 | 检查对应分机并挂机 | |
| 多线插孔断线 | 检查对应插孔连接线 | |
| 总机无法开机 | 检查总机输入端子是否有DC24V电压 输入，接线极性是否连接正确 |
正确连接供电电源 |
| 时钟显示不正确 | 未进行时钟校对 | 按说明书校对时钟 |
保养和维护
设备的维护需由专业工作人员进行 ，并定期检查设备的 各项功能 ，确保本设备始终处于正常的运行状态。
设备设有保险管， 内部出现短路故障时会切断供电电 源 ，避免故障面扩大。
日常总机应处于开机状态 ，以便检测系统自动巡检 ，及 时发现电话线路故障。长期停放使用 ，应切断本系统内各设 备的电源开关。在待机状态 ，定期手动对设备进行自检 ，确 保所有指示灯、显示屏、听筒喇叭正常。
