J-BLJC-1LREⅠ0.3W-11M4XA 不锈钢面双向地埋标志灯

参考资料

文件:J-BLJC-1LREⅠ0.3W-11M4XA 使用说明书.pdf ID343.pdf

检验报告

文件:J-BLJC-1LREⅠ0.3W-11M4XA 检验报告.pdf ID343.pdf

认证证书

文件:J-BLJC-1LREⅠ0.3W-11M4XA 认证证书.pdf ID343.pdf

高清图片

文件:J-BLJC-1LREⅠ0.3W-11M4XA高清图片.zip

一、概述

J-BLJC-1LREⅡ0.3W-11MXA集中电源集中控制型消防应急标志灯具，是采用LED为光源的集中电源持续型标志灯具，其设计满足GB17945-2010《消防应急照明和疏散指示系统》的要求，其特点为：

1、具有工作状态上报功能；

2、远程指令控制，亮灯、灭灯功能

3、电路有过充、过放、充电回路短路、电路熔断器保护；

4、网络化智能分析模块；

5、具有完备的自动检测功能；

6、灯具防护等级为IP67，防护方式采用密封胶圈和封胶方式满足湿场合使用；

二、主要技术参数

按序号排序如下：

1. 额定电压：DC24V或DC36V

2. 主电功耗：0.3W

3. 光源类型：LED

4. 应急工作时间：90min

5. 光源规格型号：ST-3014-GSC-1Q DC2.8V-DC3.4V，0.06W

6. 表面亮度：50cd/m²-300cd/m²

7. 工作方式：持续型

8. 安装方式：地理式安装

9. 防护等级：IP67

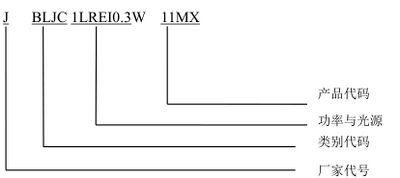

三、型号说明

四、工作原理

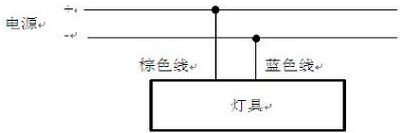

五、灯具接线图

六、安装方式

1、将电源总线进出线从所配备的预埋件中穿出，并将其放入墙面的预留孔内固定；

2、按接线图将电源线起来；

3、将灯具固定在预埋盒上即可。

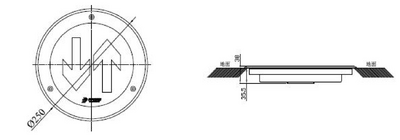

型号：J-BLJC-1REⅡ0.3W-11M4QA

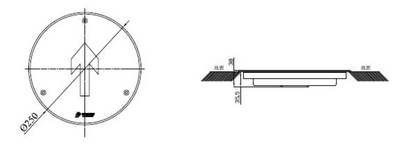

型号：J-BLJC-1LRE|0.3W-11M3XA

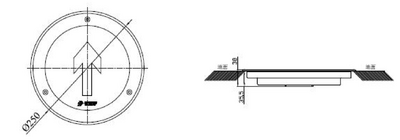

型号：J-BLJC-1RE|0.3W-11M3QA

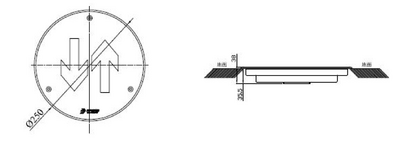

型号：J-BLJC-1LRE|0.3W-11M4XA

七、保养

1、灯具长期搁置不用时，每三个月必须通电一次，通电时间不得少于2h；

2、非专业人员请勿拆开灯具，以防止发生意外。

3、如遇故障请题请联系厂家。

八、故障分析与排除

1、当主机轮询不到该灯具时，检查通讯回路是否连接正常；

2、使用过程中，若LED的亮度小于50cd/m2，更换LED或应急灯具。

九、运输、贮存

1、灯具为易碎物品在运输过程中应平稳、牢固，避免因行车时碰撞损坏产品及包装。装卸时应轻抬轻放，不能磕、摔、撬；

2、灯具贮存时，均应放置于干燥、通风的地方，避免与有腐蚀性的物质接触并有必要的防潮、防晒、防震、防腐等措施。

十、装箱清单

1、集中电源集中控制型消防应急标志灯具 1台

2、使用说明书 1份

若用户在使用时，对说明书内容不能理解或想获得更详细的帮助，请与经销商联系或向我公司咨询，我们将热忱为您服务。
