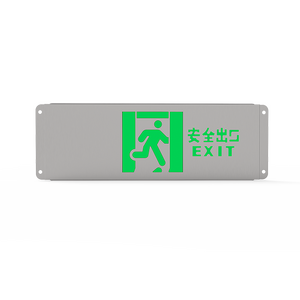

J-BLJC-1OEⅡ0.5W-11B2A 集电中型安全出口柔性可弯曲标志灯

参考资料

文件:柔性标志灯-集中电源集中控制型消防应急标志灯具使用说明书A6 1722330969501.pdf

检验报告

文件:安全出口：J-BLJC-1OEⅡ0.5W-11B2A柔性标志灯检验报告.pdf

认证证书

文件:J-BLJC-1OEⅡ0.5W-11B2A 认证证书.pdf

高清图片

文件:J-BLJC-1OEⅡ0.5W-11B2A高清图片.zip

适用产品及产品型号对照表


J-BLJC-1LREⅡ0.5W-11B1XA (单面双向)	J-BLJC-1LEⅡ0.5W-11B1ZA (单面左向)	J-BLJC-1REⅡ0.5W-11B1YA (单面右向)

J-BLJC-1OEⅡ0.5W-11B1A （单面出口）	J-BLJC-1OEⅡ0.5W-11B2A （安全出口）

一、概述

该系列集中电源集中控制型消防应急标志灯具，是采用LED为光源的集中电源持续型标志灯具，设计满足GB17945-2010《消防应急照明和疏散指示系统》的要求。其特点为：

远程指令控制、亮灯、灭灯功能；
电路短路自恢复保护；
LED为光源，能耗极低；
恒流LED驱动，发光稳定；
应急状态可切换功能；
完备的自动检测功能；

二、技术参数及灯具尺寸

额定电压： DC24V或DC36V 工作方式：持续型

主电功耗： 0.5W 表面亮度： 50cd/㎡～300cd/㎡

防护等级： IP41 安装方式：壁挂

应急时间： 90min 光源类型： LED

适用安装柱直径：不小于Ф60cm

光源参数： DC2.8Y-3.4V；0.06W

三、工作原理

四、型号说明

五、灯具外形尺寸

六、使用说明

1．工作状态：标志灯正常处于常亮状态，当发生紧急情况时，根据现场情况，对人员进行疏导。

2．本系列应急灯具为功率总线专用灯具，采用低电压供电，需配套我司的A型应急电源使用，严禁接入AC220V/DC216V强电，接入强电将造成灯具损毁。

3．本系列灯具受应急照明控制器控制与管理，可接收由应急照明控制器发来的指令改变灯具的工作状态。

七、灯具地址

1．出厂码：我司灯具出厂前已写入出厂地址，地址码见灯具二维码标签（8位）（C1335001）

2．编码地址：需现场编址，使用编码器编入1-999（详细操作请参考JBF编码器说明书）按实际需求记录出厂地址或编码地址，并记录在施工图纸所对应的指定位置，并将整理好的施工图纸妥善存档，用于后期的系统调试。

注： 1.禁止安装未记地址编码的灯具；

2.灯具的编码操作需要与我司配套产品使用；

3.使用编码器编址时，同一电源下，灯具编址不可重复。

八、接线及安装说明

分别将灯具两根电源线接入智能疏散专用两线系统，确保线路连接牢固工整接线示意如下：

九、安装方法

1．按照接线示意图将灯具引出的电源线接入主回路，确保接线正确。

2．确定灯具安装位置，参照灯具外形尺寸图，先在灯具一侧用电钻进行打孔；用膨胀螺钉固定灯具一侧。

3．在固定灯具一侧后，将灯具弯曲使背面与柱面完全贴合；然后在灯具另一侧壁挂孔位置打孔，锁紧。

特殊情况安装（增加卡扣牢固灯具）

十、维护保养和排故

本产品为消防产品，应由受过培训的专业人员进行安装、调试和维修；灯具应安装或贮存于通风、干燥、无腐蚀环境的地方，以免内部元器件受潮。应尽量避免灯具受到摩擦、敲击和冲击，以防止外壳产生变形、破损等损坏现象。

十一、运输与贮存

1．灯具为易碎物品在运输过程中应平稳、牢固，避免因行车时碰撞损坏产品及包装，装卸时应轻抬轻放，不能砸、摔、撬；

2．灯具贮存时，均应放置于干燥、通风的地方，避免与有腐蚀性的物质接触并有必要的防潮、防雨、防震、防腐等措施。

十二、常见故障及处理方法

故障现象	原因分析	排除方法
灯具接入两线系统后不亮	1．线路故障、供电电源故障 2．灯具设置成了非持续型	1、检查灯具接线、测量接线处电压是否DC24V 或 DC36V； 2、将灯具类型改为持续型
单台灯具通讯故障	1、供电电源原因 2、ID号错误	1、检查灯具是否正常点亮，测量接线处电压是否正常； 2、检查系统中录入的ID号间是否正确。
应急启后，疏散灯具应急状态不正常	灯具的应急状态模式错误	在主机设置中切换应急状态即可。
电源的更换方法	电源故障或损坏	联系专业维修工作人员进行更换

十三、安全使用注意事项

1．使用前，请您务必详细阅读此说明书，方可接通电源；

2．安装设备前，请务必切断回路电源，电线接头需做防水、绝缘处理；

3．本系列消防应急标志灯具防护等级为IP41，请按照实际使用环境选择相匹配IP防护等级的产品；安装环境不匹配导致的产品性能问题，本公司不负任何责任；
