J-BLJC-1OEⅡ0.5W-12BNA 集电壁挂中型单面可变状态出口标志灯

参考资料

文件:J-BLJC-1OEⅡ0.5W-12BNA 使用说明书.pdf

检验报告

文件:J-BLJC-1OEⅡ0.5W-12BNA 检验报告.pdf

认证证书

文件:J-BLJC-1OEⅡ0.5W-12BNA 认证证书.pdf

高清图片

文件:J-BLJC-1OEⅡ0.5W-12BNA高清图片.zip

一、概述

本系列集中电源集中控制型消防应急标志灯具外壳采用优质金属、阻燃塑料以及难燃材料装配而成，外观新颖，做工精细，安装方便，使用安全可靠，灯具采用LED为光源的集中电源集中型标志灯具，其设计满足GB17945-2010《消防应急照明和疏散指示系统》的要求，其特点为：

远程指令控制、亮灯、灭灯功能；
电路短路自恢复保护；
LED为光源，能耗极低；
恒流LED驱动，发光稳定；
应急状态可切换功能；
完备的自动检测功能。

二、主要技术参数

额定电压：DC36V

主机电耗：0.5W

光源类型：LED

应急工作时间：≥90min

光源参数：DC2.7V-DC2.9V，0.1W；（绿光）

DC1.9V-DC2.4V，0.1W；（红光）

三、工作原理

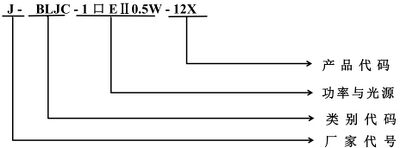

四、型号说明

五、使用说明

工作状态：标志灯正常处于常亮状态，当发生紧急情况时，根据现场情况，对人员进行疏导；

本系列应急灯具为功率总线专用灯具，采用低电压供电，需配套我司的A型应急电源使用，严禁接入AC220V/DC216V强电，接入强电将造成灯具损毁；

本系列灯具受应急照明控制器控制与管理，可接收由应急照明控制器发来的指令改变灯具的工作状态。

六、灯具地址

招牌地址：我司灯具出厂前已写入出厂地址，地址码见灯具二维码标签（8 位）

编码地址：需现场编址，使用编码器编入1-999（详细操作请参考JSF编码器说明书）

按实际需求录入招出）址或编码地址，并记录在施工图纸所对应的指定位置，并将整理好的施工图纸妥善存储，用于后期的系统调试。

注：

1.禁止安装未记录地址码的灯具；

2.灯具的编码操作需要与我司配套产品使用；

3.使用编码器编址时，同一电源下，灯具地址不可重复。

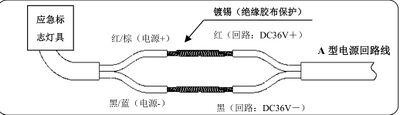

七、灯具接线图

八、灯具外形尺寸

吊装外形尺寸示例

九、安装方法

警告：安装设备前，请务必切断回路电源，电线接头需做防水、绝缘处理。

参照灯具的壁挂孔距，根据实际安装位置，测量打孔；

安装固定端子、吊链、膨胀螺钉等配件（需要另购）；

依照接线示意，将灯具引出线与电源线连接好，固定牢靠。

吊装示意图

十、维护保养

本系列产品为消防产品，应由受过培训的专业人员进行安装、调试和维修；非专业人员请勿拆开灯具，以防发生意外；

灯具贮存时，均应放置于干燥、通风的地方，避免与有腐蚀性的物质接触。应尽量避免灯具受到摩擦、敲击和冲击，以防止外壳产生变形、破损等损坏现象。

十一、常见故障及处理方法

故障现象	原因分析	排除方法
灯具接入两线系统后不亮	1、线路故障、供电电源故障 2、灯具设置成了非持续型	1、检查灯具接线、测量接线处电压是否正确； 2、将灯具类型改为持续型
单台灯具通讯故障	1、供电电源原因 2、ID号错误	1、检查灯具是否正常点亮，测量接线处电压是否正常； 2、检查系统中录入的ID号码是否正确。
应急启动后，疏散灯具应急状态不正常	灯具的应急状态模式错误	在主机设置中切换应急状态即可。

十二、安全使用注意事项

使用前，请您务必详细阅读此说明书，方可接通电源；

本系列消防应急灯具为IP30消防应急标志灯具，请按照实际使用环境选择相匹配IP防护等级的产品；安装环境不匹配导致的产品性能问题，本公司不负任何责任；
