一、概述
集中电源集中控制型消防应急标志灯具，是采用LED 为光源的集中电源持续型标志灯具，其设计满足GB 17945-2010《消防应急照明和疏散指示系统》的要求。其特点为：
1．远程指令控制、亮灯、灭灯功能；
2．电路短路自恢复保护；
3．LED 为光源，能耗极低；
4．恒流LED 驱动，发光稳定；
5．应急状态可切换功能；
6．完备的自动检测功能；
7．本产品需要配合防爆管等相关配件（用户自备）使用；
8．灯具防护等级为 IP67，防护方式采用密封胶圈和封胶方式，满足潮湿场合使用。
二、技术参数及灯具尺寸
好的，整理如下：
1．额定电压：DC24V 或 DC36V
2．主电功耗：0.5W
3．安装方式：壁挂
4．光源类型：LED
5．光源参数：DC3.0V，0.06W
6．防爆标志：Ex db eb II B T6 Gb; Ex tb IIIC T80℃ Db
7．工作方式：持续型
8．表面亮度：50cd/m² - 300cd/m²
9．防护等级：IP67
10．应急工作时间：90min

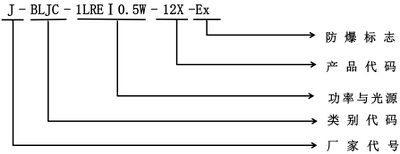

三、型号说明
四、工作原理
五、使用说明
1．工作状态：标志灯正常处于常亮状态，当发生紧急情况时，灯具转入应急状态，双向标志灯默认指向就近安全出口。
2．本系列应急灯具为功率总线专用灯具，采用低压电压供电，需配套公司的A 型应急电源使用，严禁接入AC220V/DC216V 强电，接入强电将造成灯具损毁。
3．本系列灯具受应急照明控制器控制与管理，可接收由应急照明控制器发来的指令改变灯具的工作状态。
六、灯具地址
1．出厂地址：我司灯具出厂前已写入出厂地址，地址码见灯具二维码标签
（8 位）。
2．编码地址：需现场编制，使用编码器编入 1-999（详细操作请参考"J-BLJ 编码器说明书"）。
按实际需求记录出厂地址或编码地址，并记录在施工图纸所对应的指定位置，并将整理好的施工图纸妥善存档，用于后期的系统调试。
注： 1．禁止安装未记录地址码的灯具；
2．灯具的编码操作需要与我司配套产品使用；
3.使用编码器编址时，同一电源下，灯具编址不可重复。
七、灯具外形尺寸（同系列灯具一致）
八、接线及安装说明
警告：安装设备前，请务必切断回路电源，电线接头需做防水、绝缘处理。

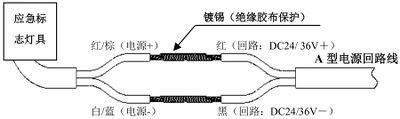

分别将灯具两根电源线接入智能疏散专用两线系统，确保线路连接牢固工整，接线示意如下：
九、安装方法
1、参照安装孔间距和外形尺寸，测量好具体打孔位置，用电钻进行打孔；
2、将灯具通过膨胀螺钉固定于安装位置；
3、将引出的回路电源线对应无极性接入，确保接线正确；

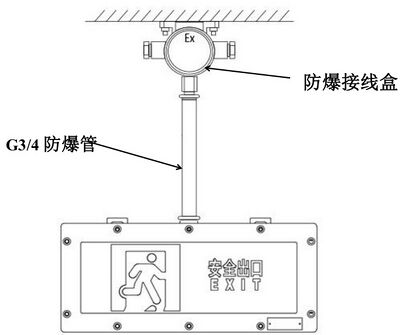

4、配套防爆管安装方法：详见防爆管说明书。注：防爆管及相关配件需用户自备安装示意图如下：
十、维护保养和排放
本产品为消防产品，应由受过培训的专业人员进行安装、调试和维修；灯具应安装或贮存于通风、干燥、无腐蚀环境的地方，以免内部元器件受潮。应尽量避免灯具受到摩擦、敲击和冲击，以防止外壳产生变形、破损等损坏现象。
十一、运输与贮存
1、灯具为易碎物品在运输过程中应平稳、牢固，避免因行车时碰撞损毁产品及包装，装
2、灯具贮存时，均应放置于干燥、通风的地方，避免与有腐蚀性的物质接触并有必要的防潮、防雨、防震、防腐等措施。
十二、常见故障及处理方法
| 故障现象 | 原因分析 | 排除方法 |
|---|---|---|
| 灯具接入两线系 统后不亮 | 1、线路故障、供电电源故 障 2、灯具设置成了非持续型 |
1、检查灯具接线、测量接线处电压是否 DC36V； 2、将灯具类型改为持续型 |
| 单台灯具通讯故 障 | 1、供电电源原因 2、ID号错误 |
1、检查灯具是否正常点亮，测量接线处 电压是否正常； 2、检查系统中录入的ID号码是否正确。 |
| 应急启动后，疏散 灯具应急状态不 正常 | 灯具的应急状态模式错误 | 在主机设置中切换应急状态即可。 |
| 光源的更换方法 | 光源故障或损坏 | 联系专业维修工作人员进行更换 |
十三、安全使用注意事项
1、使用前，请您务必详细阅读此说明书，方可接通电源。
2、本产品必须由具有专业资格的人员进行安装、调试和维修作业。保内保外维修，均可以联系我公司售后服务部门，用户不要自行拆开或维修，以防发生意外。
3、安装设备前，请务必切断回路电源，电线接头需做防水、绝缘处理。
4、本系列消防应急灯具为IP67消防应急标志灯具，请按照实际使用环境选择相匹配IP防护等级的产品；安装环境不匹配易导致的产品性能出现问题。
5、本产品需要配合防爆管等相关配件（用户自备）使用。
6、如果您对安装或使用还有疑问，请向销售商咨询。
