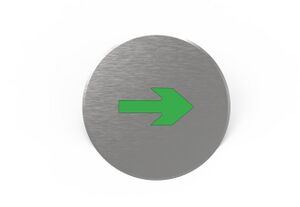

J-BLJC-1REⅠ0.3W-11M5Q高承重款地埋灯
检验报告
文件:J-BLJC-1REⅠ0.3W-11M5Q 检验报告.pdf ID803.pdf
认证证书
文件:J-BLJC-1REⅠ0.3W-11M5Q 认证证书.pdf ID803.pdf
参考资料
文件:J-BLJC-1REⅠ0.3W-11M5Q 使用说明书.pdf ID803.pdf
高清图片
文件:J-BLJC-1REⅠ0.3W-11M5Q高清图片.zip
一、概述
本系列集中电源集中控制型消防应急标志灯具，是采用LED为光源的集中电源持续型标志灯具，其面板及所有金属件均采用了耐腐蚀构建，可有效的提高地面标志灯的耐磨抗压等级和耐腐蚀性，并且在接线处设计成接线端口，接线端口周围设计成可灌胶的防水接线盒，产品设计满足GB 17945-2010《消防应急照明和疏散指示系统》的要求，特点如下：
1、具有工作状态下报功能；
2、远程指令控制、亮灯、灭灯功能；
3、电路短路自恢复保护；
4、由于采用LED为光源，能耗极低；
5、应急转换无机械触点，性能可靠；
6、为多点并联LED提供恒定输出电流，使应急状态亮度始终保持恒定；
7、网络化智能分析模块；
8、具有完备的自动检测功能；
9、灯具防护等级为IP68，防护方式采用密封胶圈和封胶方式满足潮湿场合使用；
二、主要技术参数
1、额定电压：DC24V或DC36V；
2、主电功耗：0.3W；
3、光源类型：LED；
4、应急工作时间：90min

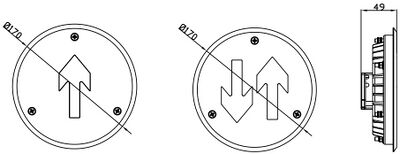

三、产品尺寸
四、工作原理

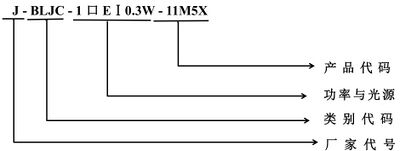

五、型号说明
六、使用说明
1、工作状态：标志灯正常处于常亮状态，当发生紧急情况时，根据现场情况，对人员进行疏导；
2、本系列应急灯具为功率总线专用灯具，采用低电压供电，需配套我的A型应急电源使用，严禁接入AC220V/DC216V强电，接入强电将造成灯具损毁；
3、按工程施工图纸将应急灯安装到指定的位置，安装完成后，将灯具ID编码（8位）记录在施工图纸所对应的指定位置，并将整理好的施工图纸妥善存储，用于后期的系统调试；
4、本系列灯具受应急照明控制器控制与管理，可接收由应急照明控制器发来的指令改变灯具的工作状态。

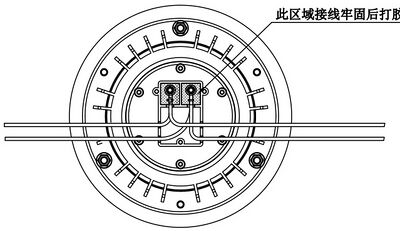

七、接线示意图
八、安装说明
安装材料准备：
回天9661RTV高性能粘接密封胶（脱醇型）（用户自备，单机用量不小于10g）
安装流程：

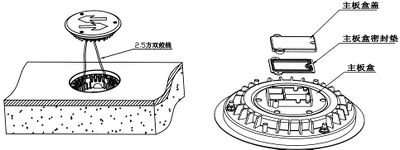

1．在预装灯具的地面，按照预埋盒的开孔尺寸（开孔孔径：ø156mmø160mm；开孔孔深：50mm）挖孔；掰开需要进线的敲落孔，引进电源线，装入预埋盒。（注意预埋盒内底部的箭头方向与灯具箭头安装方向一致；注意预埋盒固定后上口与铺装层地面平齐，并且平整、稳固）：
2．按照灯具接线图使用304不锈钢十字槽盘头机牙螺钉（M46）将灯具与电源线连接，通电实验无误后使用回天9661RTV高性能粘接密封胶（脱醇型）做好防护处理，使用十字槽沉头自攻钉（M530）锁紧主板盒盖：

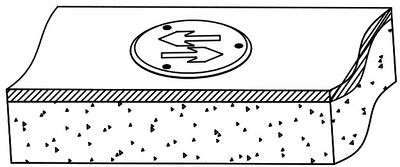

3．将灯具放入预埋盒里，确保灯具与地面完全贴合，通电试验无误后，使用304不锈钢十字槽沉头螺钉（ST2.9*12）锁紧灯具，安装完成。
九、保养
1．灯具长期搁置不用时，每三个月必须通电一次，通电时间不得少于2h；
2．非专业人员请勿拆开灯具，以防止发生意外；
3．如遇故障问题请联系厂家。
十、故障分析与排除
1．当主机轮询不到该灯具时，检查通讯回路是否连接正常；
2．使用过程中，若LED的亮度小于50cd/㎡，更换LED或应急灯具。
十一、运输、贮存
1．灯具为易碎物品在运输过程中应平稳、牢固，避免因行车时碰撞损坏产品及包装，装卸时应轻抬轻放，不能磕、摔、撬；
2．灯具贮存时，均应放置于干燥、通风的地方，避免与有腐蚀性的物质接触并有必要的防潮、防晒、防雨、防腐等措施。
十二、装箱清单
| 名称 | 数量 |
|---|---|
| 地理灯 | 1 |
| 主板盒盖 | 1 |
| 主板盒盖密封垫 | 1 |
| 304不锈钢十字槽沉头螺钉M5*30 | 3 |
| 304不锈钢十字槽盘头机牙螺钉M4*6 | 2 |
| 十字槽沉头自攻钉ST2.9*12 | 3 |
十三、安全使用注意事项
1．使用前，请您务必详细阅读此说明书，方可接通电源；
2．本产品必须由具有专业资格的人员进行安装、调试和维修作业。保内保外维修，均可以联系我公司售后服务部门，用户不要自行拆开或维修，以防发生意外；
3．安装设备前，请务必切断回路电源，电线接头需做防水、绝缘处理；
4．本系列消防应急灯具为IP68消防应急标志灯具,防护方式采用密封胶圈和封胶方式 满足潮湿场合使用请按照实际使用环境选择相匹配IP防护等级的产品；安装环境不匹配导致的产品性能问题，本公司不负任何责任；
