J-BLJC-1REⅡ0.5W-12B7YA 集电壁挂中型单面楼层右向标志灯

参考资料

文件:J-BLJC-1REⅡ0.5W-12B7YA 使用说明书.pdf ID771.pdf

检验报告

文件:J-BLJC-1REⅡ0.5W-12B7YA 检验报告.pdf ID771.pdf

认证证书

文件:J-BLJC-1REⅡ0.5W-12B7YA 认证证书.pdf ID771.pdf

高清图片

文件:J-BLJC-1REⅡ0.5W-12B7YA高清图片.zip

适用产品及产品型号对照表


J-BLJC-2LREⅡ0.5W-12S2YA 双面单88F信息复合（吊装）	J-BLJC-10EⅡ0.5W-12D0A 单面88F（吊装）	J-BLJC-10EⅡ0.5W-12BLA 单面88F（壁挂）

J-BLJC-20REⅡ0.5W-12SGA 双面88F（吊装）	J-BLJC-1REⅡ0.5W-12R7YA 单面88F信息复合右（壁挂）	J-BLJC-1LEⅡ0.5W-12BLZA 单面88F信息复合左（壁挂）

一、概述

本系列集中电源集中控制型消防应急标志灯具外壳采用优质金属、阻燃塑料以及难燃材料装配而成，外观新颖，做工精细；安装方便，使用安全可靠，灯具采用LED为光源的集中电源持续型标志灯具，其设计满足GB 17945-2010《消防应急照明和疏散指示系统》的要求，其特点为：

远程指令控制、亮灯、灭灯功能；
电路短路自恢复保护；
LED 为光源，能耗极低；
恒流LED 驱动，发光稳定；
应急状态可切换功能；
完备的自动检测功能。

二、主要技术参数

额定电压：DC36V

主电功耗：0.5W

光源类型：LED

应急工作时间：≥90min

光源参数：DC2.7V-DC2.9V，0.1W；

三、工作原理

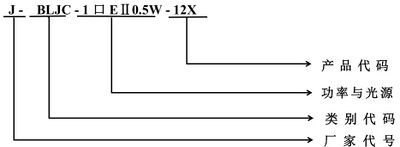

四、型号说明

五、使用说明

工作状态：标志灯正常处于常亮状态，当发生紧急情况时，根据现场情况，对人员进行疏导；

本系列应急灯为功率总线专用灯具，采用低电压供电，需配套我司的A型应急电源使用，严禁接入AC220V/DC216V强电，接入强电将造成灯具损毁；

本系列灯具受应急照明控制器控制与管理，可接收由应急照明控制器发来的指令改变灯具的工作状态。

六、灯具地址

出厂地址：我司灯具出厂前已写入出厂地址，地址码见灯具二维码标签（8位）

编码地址：需现场编址，使用编码器输入1-999（详细操作请参考JBF 编码器说明书）

按实际需求记录出厂地址或编码地址，并记录在施工图纸所对应的指定位置，并将整理好的施工图纸妥善记录，用于后期的系统调试。

注：1.禁止安装未记录地址码的灯具；

2.灯具的编码操作需要与我司配套产品使用；

3.使用编码器编址时，同一电源下，灯具编址不可重复。

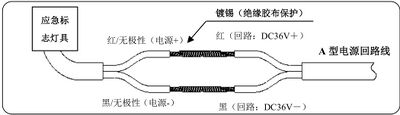

七、灯具接线图

八、灯具外形尺寸

双面外形尺寸示例

壁挂外形尺寸示例

吊装外形尺寸示例

九、安装方法

警告：安装设备前，请务必切断回路电源，电线接头需做防水、绝缘处理。

1．参照灯具的壁挂孔距、根据实际安装位置，测量打孔；

2．安装固定端子、吊链、膨胀螺钉等配件（需要另购）；

3．依照接线示意，将灯具引出线与电源线连接好，固定牢靠。

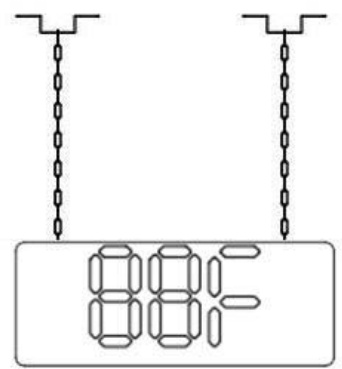

吊装示意图

十、维护保养

1．本系列产品为消防产品，应由受过培训的专业人员进行安装、调试和维修；非专业人员请勿拆开灯具，以防止发生意外；

2．灯具贮存时，均应放置于干燥、通风的地方，避免与有腐蚀性的物质接触。应尽量避免灯具受到摩擦、敲击和冲击，以防止外壳产生变形、破损等损坏现象。

十一、常见故障及处理方法

故障现象	原因分析	排除方法
灯具接入两线系统后不亮	1、线路故障、供电电源故障 2、灯具设置成了非持续型	1、检查灯具接线、测量接线处电压是否正确； 2、将灯具类型改为持续型
单台灯具通讯故障	1、供电电源原因 2、ID 号错误	1、检查灯具是否正常点亮，测量接线处电压是否正常； 2、检查系统中录入的 ID 号码是否正确。
应急启动后，疏散灯具应急状态不正常	灯具的应急状态模式错误	在主机设置中切换应急状态即可。

十二、安全使用注意事项

1．使用前，请您务必详细阅读此说明书，方可接通电源；

2．本系列消防应急灯具为 IP30 消防应急标志灯具，请按照实际使用环境选择相匹配 IP 防护等级的产品；安装环境不匹配导致的产品性能问题，本公司不负任何责任；
