J-BLJC-1REⅡ0.5W-12D5YA 集电吊装中型单面楼层右向标志灯
参考资料
检验报告
文件:J-BLJC-1REⅡ0.5W-12D5YA 检验报告.pdf
认证证书
文件:J-BLJC-1REⅡ0.5W-12D5YA 认证证书.pdf
高清图片
文件:J-BLJC-1REⅡ0.5W-12D5YA高清图片.zip
适用产品及产品型号对照表
| J-BLJC-2LREⅡ.0.5W-12S3XA | J-BLJC-1LREⅡ.0.5W-12BXA | J-BLJC-1LREⅡ.0.5W-12BXA |
| 双面双向（吊装） | 单面双向（不变向）（吊装） | 单面双向（不变向）（悬挂） |
| J-BLJC-1LREⅡ.0.5W-1207XA | J-BLJC-1LREⅡ.0.5W-12BXA | J-BLJC-1LREⅡ.0.5W-12BXA |
| 单面双向（变向）（吊装） | 单面双向（变向）（悬挂） | 单面双向（变向）（吊装） |
| J-BLJC-1REⅡ.0.5W-12B4YA | J-BLJC-1REⅡ.0.5W-12D4YA | J-BLJC-1REⅡ.0.5W-12BZA |
| 单面右向（悬挂） | 单面右向（吊装） | 单面右向（悬挂） |
| J-BLJC-2LREⅡ.0.5W-12D4QA | J-BLJC-10EⅡ.0.5W-12D4ZA | J-BLJC-10EⅡ.0.5W-12BZA |
| 双面单向（吊装） | 单面安全出口（吊装） | 单面安全出口（悬挂） |
| J-BLJC-20EⅡ.0.5W-12SCA | J-BLJC-10EⅡ.0.5W-12BZA | J-BLJC-10EⅡ.0.5W-12BZA |
| 双面安全出口（吊装） | 单面出口（吊装） | 单面出口（悬挂） |
| J-BLJC-20EⅡ.0.5W-12SDA | J-BLJC-1XEⅡ.0.5W-12D5QA | J-BLJC-2XEⅡ.0.5W-12SDQA |
| 双面出口（吊装） | 单面前向（吊装） | 双面出口（吊装） |
| J-BLJC-1XEⅡ.0.5W-12D5HA | J-BLJC-2XEⅡ.0.5W-12D5HA | J-BLJC-1XEⅡ.0.5W-12D5HA |
| 单面后向（吊装） | 双面后向（吊装） | 单面后向（吊装） |
| J-BLJC-10EⅡ.0.5W-12DCA | J-BLJC-10EⅡ.0.5W-12BGA | J-BLJC-20EⅡ.0.5W-12SEA |
| 单面楼层（吊装） | 单面楼层（悬挂） | 双面楼层（吊装） |
| J-BLJC-1LEⅡ.0.5W-12D6ZA | J-BLJC-1LEⅡ.0.5W-12BZA | J-BLJC-1REⅡ.0.5W-12D5YA |
| 单面楼层信息复合左（吊装） | 单面楼层信息复合左（悬挂） | 单面楼层信息复合右（吊装） |
| J-BLJC-1REⅡ.0.5W-12B6YA | J-BLJC-2REⅡ.0.5W-12S6YA | 双面楼层信息复合右（吊装） |
| 单面楼层信息复合右（悬挂） | 双面楼层信息复合右（吊装） | 双面楼层信息复合前（吊装） |
| J-BLJC-1XEⅡ.0.5W-12D6QA | J-BLJC-2XEⅡ.0.5W-12D4HA | J-BLJC-1XEⅡ.0.5W-12D6HA |
| 单面楼层信息复合前（吊装） | 双面楼层信息复合后（吊装） | 单面楼层信息复合后（吊装） |
| J-BLJC-1XEⅡ.0.5W-12BXA | J-BLJC-1XEⅡ.0.5W-12BXA |
一、概述
本系列集中电源集中控制型消防应急标志灯具外壳采用优质金属、阻燃塑料以及难燃材料装配而成，外观新颖，做工精细；安装方便，使用安全可靠，灯具采用 LED为光源的集中电源持续型标志灯具，其设计满足 GB 17945-2010《消防应急照明和疏散指示系统》的要求，其特点为：
- 远程指令控制、亮灯、灭灯功能；
- 电源短路自恢复保护；
- LED 为光源，能耗极低；
- 恒流 LED 驱动，发光稳定；
- 应急状态可切换功能；
- 完备的自动检测功能。
二、主要技术参数
1．额定电压：DC36V
2．主电功耗：0.5W
3．光源类型：LED
4．应急工作时间：≥90min
5．光源参数：DC2.7V-DC2.9V，0.1%；
6．表面亮度：50cd/m²－300cd/m²；
7．工作方式：持续型；
8．安装方式：壁挂/吊装
9．防护等级：IP30
三、工作原理

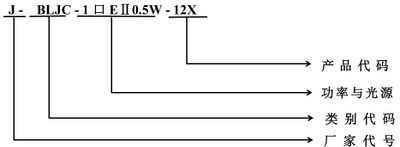

四、型号说明
五、使用说明
1．工作状态：标志灯正常处于常亮状态，当发生紧急情况时，根据现场情况，对人员进行疏导；
2．本系列应急灯具为功率总线专用灯具，采用低电压供电，需配套我司的 A 型应急电源使用，严禁接入 AC220V/DC216V 强电，接入强电将造成灯具损毁；
3．本系列灯具受应急照明控制器控制与管理，可接收由应急照明控制器发来的指令改变灯具的工作状态。
六、灯具地址
1．出厂地址：我司灯具出厂前已写出出厂地址，地址码见灯具二维码标签（8 位）
2．编码地址：需现场地址，使用编码器输入 1-999（详细操作请参考 JBF 编码器说明书）
按实际需求记录出厂地址或编码地址，并记录在施工图纸所对应的指定位置，并将整理好的施工短路妥善保管，用于后期的系统调试。
注：1.禁止安装未记录地址码的灯具；
2.灯具的编码操作务必与我司配套产品使用；
3.使用编码器编码时，同一电源下，灯具编码不可重复。

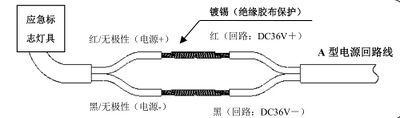

七、灯具接线图
八、灯具外形尺寸
双面外形尺寸示例

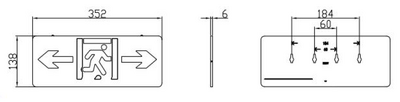

壁挂外形尺寸示例
吊装外形尺寸示例
九、安装方法
警告：安装设备前，请务必切断回路电源，电线接头需做防水、绝缘处理。
1．参照灯具的壁挂孔距、根据实际安装位置，测量打孔；
2．安装固定端子、吊链、膨胀螺钉等配件（需要另购）；
3．依照接线示意，将灯具引出线与电源线连接好，固定牢靠。

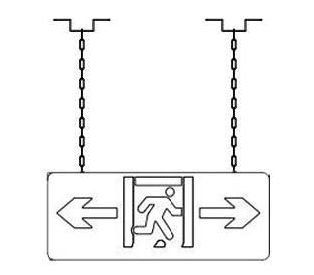

吊装示意图
十、维护保养
1．本系列产品为消防产品，应由受过培训的专业人员进行安装、调试和维修；非专业人员请勿拆开灯具，以防止发生意外；
2．灯具贮存时，均应放置于干燥、通风的地方，避免与有腐蚀性的物质接触。应尽量避免灯具受到摩擦、敲击和冲击，以防止外壳产生变形、破损等损坏现象。
十一、常见故障及处理方法
| 故障现象 | 原因分析 | 排除方法 |
|---|---|---|
| 灯具接入两线系统 后不亮 | 1、线路故障、供电电源故障 2、灯具设置成了非持续型 |
1、检查灯具接线、测量接线处电压是否正确； 2、将灯具类型改为持续型 |
| 单台灯具通讯故障 | 1、供电电源原因 2、ID号错误 |
1、检查灯具是否正常点亮，测量接线处电 压是否正常； 2、检查系统中录入的ID号码是否正确。 |
| 应急启动后，疏散灯 具应急状态不正常 | 灯具的应急状态模式错误 | 在主机设置中切换应急状态即可。 |
十二、安全使用注意事项
1．使用前，请您务必详细阅读此说明书，方可接通电源；
2．本系列消防应急灯具为IP30消防应急标志灯具，请按照实际使用环境选择相匹配IP防护等级的产品；安装环境不匹配导致的产品性能问题，本公司不负任何责任；
