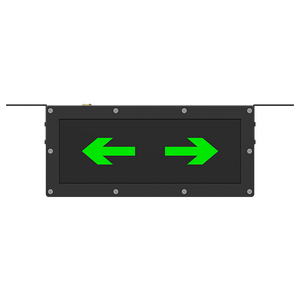

J-BLJC-2LREⅠ0.5W-12S1XA 集电吊装IP67小型双面双向标志灯

检验报告

文件:J-BLJC-2LREⅠ0.5W-12S1XA 检验报告.pdf ID562.pdf

认证证书

文件:J-BLJC-2LREⅠ0.5W-12S1XA 认证证书.pdf ID562.pdf

参考资料

文件:J-BLJC-2LREⅠ0.5W-12S1XA 使用说明书.pdf ID562.pdf

高清图片

文件:J-BLJC-2LREⅠ0.5W-12S1XA高清图片.zip

适用产品及产品型号对照表


J-BLJC-1LREI0.5W-12D1XA	J-BLJC-1LEI0.5W-12D1ZA	J-BLJC-1REI0.5W-12D1YA

J-BLJC-1OEI0.5W-12D1A	J-BLJC-1OEI0.5W-12D2A	J-BLJC-1OEI0.5W-12D3A

J-BLJC-1OEI0.5W-12D4A	J-BLJC-2LREI0.5W-12S1XA	J-BLJC-2LREI0.5W-12S1QA

J-BLJC-2OEI0.5W-12S1A	J-BLJC-2OEI0.5W-12S2A	J-BLJC-2OEI0.5W-12S3A

一、概述

集中电源集中控制型消防应急标志灯具，是采用LED 为光源的集中电源持续型标志灯具，其设计满足GB17945-2010《消防应急照明和疏散指示系统》的要求。其特点为：

远程指令控制、亮灯、灭灯功能；
电路短路自恢复保护；
LED 为光源，能耗极低；
恒流LED 驱动，发光稳定；
应急状态可切换功能；
完备的自动检测功能；
灯具防护等级为IP67，防护方式采用密封胶圈和封胶方式满足潮湿场合使用；

二、型号说明

三、工作原理

四、使用说明

工作状态：标志灯正常处于常亮状态，当发生紧急情况时，灯具转入应急状态，双向标志灯默认指向就近安全出口；

本系统应急灯具有功率总线专用灯具，采用低电压供电，需配套我司的A 型应急电源使用，严禁接入AC220V/DC216V 直流，接入强电将造成灯具损毁。

按工程施工图纸将应急灯具安装到指定的位置，安装完成后，将灯具ID 编码（8 位）记录在施工图纸所对应的指定位置，并将整理好的施工图纸妥善存储，用于后期的系统调试。

本系列灯具受应急照明控制器控制与管理，可接收由应急照明控制器发来的指令改变灯具的工作状态。

五、技术参数及灯具尺寸

六、灯具外形尺寸（同系列灯具一致）

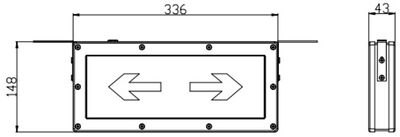

灯具外形尺寸图（正视、侧视）

灯具外形尺寸及出线孔（仰视）

七、接线及安装说明

警告：安装设备前，请务必切断回路电源，电线接头需做防水、绝缘处理。

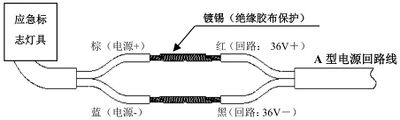

分别将灯具两根电源线接入智能疏散专用两线系统，确保线路连接牢固工整接线示意如下：

八、安装方法

参照安装孔间距和外形尺寸，测量好具体打孔位置，用电钻进行打孔；
将灯具通过膨胀螺钉固定于安装位置；
将引出的回路电源线对应无极性接入，确保接线正确。

九、维护保养和排故

本产品为消防产品，应由受过培训的专业人员进行安装、调试和维修；灯具应安装或贮存于通风、干燥、无腐蚀环境的地方，以免内部元器件受潮，应尽量避免灯具受到摩擦、敲击和冲击，以防止外壳产生变形、破损等损坏现象。

十、运输与贮存

灯具为易碎物品在运输过程中应平稳、牢固，避免因行车时碰撞损坏产品及包装，装卸时应轻抬轻放，不能磕、摔、撬；
灯具贮存时，均应放置于干燥、通风的地方，避免与有腐蚀性的物质接触并有必要的防潮、防晒、防雨、防腐等措施。

十一、常见故障及处理方法

故障现象	原因分析	排除方法
灯具接入回线系统后不亮	1、线路故障，供电电源故障	1、检查灯具接线，测量接线处电压是否DC36V； 2、将灯具类型改为持续型
单台灯具通讯故障	1、供电电源原因 2、ID号错误	1、检查灯具是否正常点亮，测量接线处电压是否正常； 2、检查系统中录入的ID号是否正确。
应急启动后，疏散灯具应急状态不正常	灯具的应急状态模式错误	在主机设置中切换应急状态即可。
光源的更换方法	光源故障或损坏	联系专业维修工作人员进行更换
