J-BLJC-2LREⅡ0.3W-11S1XA 集电中型标志灯
参考资料
文件:J-BLJC-2LREⅡ0.3W-11S1XA 使用说明书.pdf
检验报告
文件:J-BLJC-2LREⅡ0.3W-11S1XA 检验报告.pdf
认证证书
文件:J-BLJC-2LREⅡ0.3W-11S1XA 认证证书.pdf
高清图片
文件:J-BLJC-2LREⅡ0.3W-11S1XA高清图片.zip
适用产品及产品型号对照表
|
|
|
|
| J-BLJC-2LREⅡ0.3W-11S1XA 双面双向（吊装） | J-BLJC-1LREⅡ0.3W-11B1XA 单面双向（壁挂） | J-BLJC-2LREⅡ0.3W-11S1QA 双面单向（吊装） | J-BLJC-1LEⅡ0.3W-11B1ZA 单面左向（壁挂） |
|
|
|
|
| J-BLJC-1REⅡ0.3W-11B1YA 单面右向（壁挂） | J-BLJC-2OEⅡ0.3W-11S1A 双面出口（吊装） | J-BLJC-1OEⅡ0.3W-11B1A 单面出口（壁挂） | J-BLJC-1OEⅡ0.3W-11B2A 单面安全出口（壁挂） |
|
|
|
|
| J-BLJC-1OEⅡ0.3W-11B4A 单面可变状态出口（壁挂） | J-BLJC-1OEⅡ0.3W-11B3A 单面楼层（壁挂） | J-BLJC-2OEⅡ0.3W-11S2A 双面特殊楼层（吊装） | J-BLJC-1XEⅡ0.3W-11B2XA 单面前后（壁挂） |
|
|
||
| J-BLJC-1XEⅡ0.3W-11B1QA 单面前（壁挂） | J-BLJC-1XEⅡ0.3W-11B1HA 单面后（壁挂） |
一、概述
集中电源集中控制型消防应急标志灯具，是采用LED为光源的集中电源持续型标志灯具，其设计满足GB17945-2010《消防应急照明和疏散指示系统》的要求，其特点为：
- 远程指令控制、亮灯、灭灯功能；
- 电路短路自恢复保护；
- LED为光源，能耗极低；
- 恒流LED驱动，发光稳定；
- 应急闪烁功能；
- 完备的自动检测功能。
二、主要技术参数
- 额定电压：DC24V或DC36V
- 主电功耗：≤0.3W
- 光源类型：LED
- 光源参数：DC3.0V
- 灯具应急时间：≥90分钟
- 表面亮度：50cd/m2-300cd/m2；
- 工作方式：持续型；
- 安装方式：吊挂、壁挂；
- 电池类型：/
- 防护等级：IP30；
三、使用说明
- 工作状态：标志灯正常处于常亮状态，当发生紧急情况时，灯具转入应急状态，应急时闪亮，双向标志灯默认指向就近安全出口。
- 本系列应急灯具为功率总线专用灯具，采用低电压供电，需配套我司的A型应急照明集中电源使用，严禁接入AC220V/DC216V强电，接入强电将造成灯具损毁。
- 按工程施工图纸将应急灯具安装到指定的位置，安装完成后，将灯具ID编码（8位）记录在施工图纸所对应指定位置，并将整理好的施工图纸妥善存储，用于后期的系统调试。
- 本系列灯具受应急照明控制器控制与管理，可接收由应急照明控制器发来的指令改变灯具的工作状态。

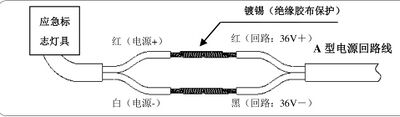

四、灯具接线图

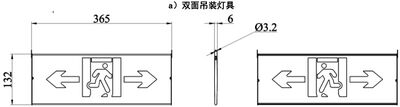

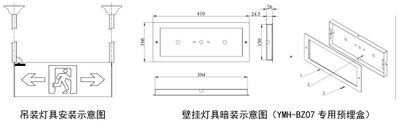

五、灯具外形尺寸与安装示意图
六、安装方法
警告：安装设备前，请务必切断回路电源，电线接头要做防水、绝缘处理。
参照灯具的吊装孔距、壁挂孔距、预埋底座尺寸，根据实际安装位置，测量打孔。
安装固定端子、吊链（吊杆）、预埋盒、膨胀螺钉等配件（需要另购）；
依照接线标签示意，将灯具引出线与电源线连接好，固定牢靠。
七、维护保养
- 本系列产品为消防产品，应由受过培训的专业人员进行安装、调试和维修；非专业人员请勿拆开灯具，以防止发生意外。
- 灯具贮存时，均应放置于干燥、通风的地方，避免与有腐蚀性的物质接触，应尽量避免灯具受到摩擦、敲击和冲击，以防止外壳产生变形、破损等损坏现象。
八、常见故障及处理方法
| 故障现象 | 原因分析 | 排除方法 |
|---|---|---|
| 灯具接入两线系统后 不亮 | 1、线路故障、供电电源故障 2、灯具设置成了非持续型 |
1、检查灯具接线，测量接线处电压是否DC36V； 2、将灯具类型改为持续型 |
| 单台灯具通讯故障 | 1、供电电源原因 2、ID号错误 |
1、检查灯具是否正常点亮，测量接线处电压是否 正常； 2、检查系统中录入的ID号是否正确。 |
| 应急启动后，疏散灯 具不闪烁 | 应急闪烁功能未开启 | 在主机设置中将应急闪烁功能打开 |
