一、概述
集中电源集中控制型消防应急标志灯具，是采用LED为光源的集中电源持续型标志灯具，其设计满足GB17945-2010《消防应急照明和疏散指示系统》的要求，其特点为：
1． 远程指令控制、亮灯、灭灯功能；
2． 电路短路自恢复保护；
3． LED为光源，能耗极低；
4． 恒流LED驱动，发光稳定；
5． 应急状态可切换功能；
6． 完备的自动检测功能。

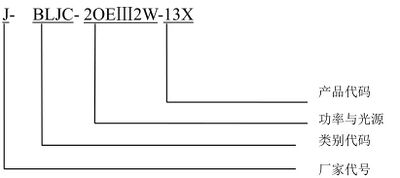

二、型号说明
三、工作原理
四． 技术参数及灯具尺寸
| 额定电压： | DC36V | 工作方式： | 持续型 |
|---|---|---|---|
| 主电功耗： | 2W | 表面亮度： | 50cd/m²·300cd/m² |
| 防护等级： | IP30 | 安装方式： | 吊挂/壁挂 |
| 应急时间 | ≥90min | 光源类型： | LED |
| 光源规格型号： | HQ-5PG4SC | ||
| DC2.8V-DC3.4V 0.06W | |||
五．灯具外形尺寸（同系列灯具一致）

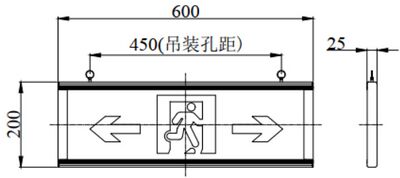

灯具外形尺寸（正视、侧视）图
灯具外形尺寸及出线孔（俯视）图
灯具外形尺寸（单面灯壁挂孔距）
六．使用说明
1． 工作状态：标志灯正常处于常亮状态，当发生紧急情况时，灯具转入应急状态，双向标志灯默认指向就近安全出口。
2． 本系列应急灯具为功率总线专用灯具，采用低电压供电，需配套我司的A型应急电源使用，严禁接入AC220V/DC216V强电，接入强电将造成灯具损毁。
3． 按工程施工图纸将应急灯具安装到指定的位置，安装完成后，将灯具ID编码（8位）记录在施工现场图纸对应的位置，并将整理好的施工图纸妥善存档，用于后期的系统调试。
4． 本系列灯具受应急照明控制器控制与管理，可接收由应急照明控制器发来的指令改变灯具的工作状态。
七．接线及安装说明

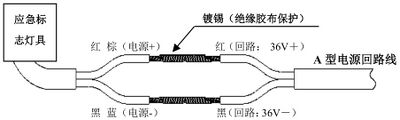

分别将灯具两根电源线接入智能疏散专用两线系统，确保线路连接牢固工整接线示如下：
八．安装方法
按照外形尺寸及吊装孔距在图纸设计安装位置安装吊链吊环，按照接线方法连接电源线，确保安装牢固工整。
九．维护保养和排故
本产品为消防产品，应由受过培训的专业人员进行安装、调试和维修；灯具应安装或贮存于通风、干燥、无腐蚀环境的地方，以免内部元器件受潮，应尽量避免灯具受到摩擦、敲击和冲击，以防止外壳产生变形、破损等损坏现象。
十、运输与贮存
1． 灯具为易碎物品在运输过程中应平稳、牢固，避免因行车时碰撞损坏产品及包装，装卸时应轻抬轻放，不能磕、摔、撬；
2． 灯具贮存时，均应放置于干燥、通风的地方，避免与有腐蚀性的物质接触并有必要的防潮、防晒、防雨、防腐等措施。
十一、常见故障及处理方法
| 故障现象 | 原因分析 | 排除方法 |
|---|---|---|
| 灯具插入再线系统后 不亮 | 1、线路故障、供电电源故障 2、灯具设置成了非持锁型 |
1、检查灯具接线、测量接线处电压是否 DC36V； 2、将灯具类型改为持续型 |
| 单台灯具通讯故障 | 1、供电电源原因 2、ID 号错误 |
1、检查灯具是否正常点亮、测量接线处电压是否 正常； 2、检查系统中录入的 ID 号码是否正确。 |
| 应急启动后，疏散灯 具应急状态不正常 | 灯具的应急状态模式错误 | 在主机设置中切换应急状态即可。 |
| 光源的更换方法 | 光源故障或损坏 | 联系专业维修工作人员进行更换 |
