J-BLZC-1REⅡ0.5W-12D8YDA集中控制型消防应急标志灯具

参考资料

检验报告

认证证书

适用产品及产品型号对照表


J-BLZC-1RE II 0.5W-12B6YDA 单面楼层信息复合右（壁挂）	J-BLZC-10E II 0.5W-12BGDA 单面楼层（壁挂）	J-BLZC-1XE II 0.5W-12B80DA 单面楼层信息复合前（壁挂）	J-BLZC-1LE II 0.5W-12B7ZDA 单面楼层信息复合左（壁挂）

J-BLZC-1XE II 0.5W-12B9HDA 单面楼层信息复合后（壁挂）	J-BLZC-1RE II 0.5W-12D8YDA 单面楼层信息复合右（吊装）	J-BLZC-1XE II 0.5W-12D90DA 单面楼层信息复合前（吊装）	J-BLZC-1XE II 0.5W-12DAHDA 单面楼层信息复合后（吊装）

J-BLZC-1LE II 0.5W-12D7ZDA 单面楼层信息复合左（吊装）	J-BLZC-10E II 0.5W-12DBDA 单面楼层（吊装）

一、概述

集中控制型消防应急标志灯具，是采用LED为光源的集中电源持续型标志灯具，其设计满足GB 17945-2010《消防应急照明和疏散指示系统》的要求。其特点为：

1. 远程指令控制、亮灯、灭灯功能；

2. 电路短路自恢复保护；

3. LED为光源，能耗极低；

4. 恒流LED驱动，发光稳定；

5. 应急状态可切换功能；

6. 楼层可调节功能；

7. 完备的自动检测功能。

二、主要技术参数

1. 额定电压：DC36V

2. 主电功耗：0.5W

3. 光源类型：LED

4. 应急工作时间：≥90min

5. 电池类型：锂电池

6. 光源参数：DC2.8V-DC3.4V，0.02W；

7. 表面亮度：50cd/㎡－300cd/㎡；

8. 工作方式：持续型；

9. 安装方式：壁挂/吊顶

10. 防护等级：IP30

11. 电池更换周期：3-5年

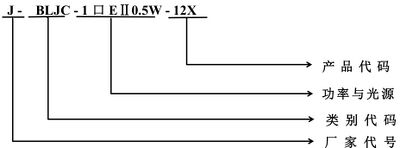

三、型号说明

四、使用说明

1. 工作状态：标志灯正常处于常亮状态，当发生紧急情况时，根据现场情况，对人员进行疏导。

2. 本系列应急灯具为功率总线专用灯具，采用低压供电，需配套我司的A型应急电源使用，严禁接入AC220V/DC216V强电，接入强电将造成灯具损毁。

3. 本系列灯具受应急照明控制器控制与管理，可接收由应急照明控制器发来的指令改变灯具的工作状态。

五、灯具地址

1. 出厂地址：我司灯具出厂前已写入出厂地址，地址码见灯具二维码标签（8位）。

2. 编码地址：施工现场地址，使用编码器输入1-999（详细操作请参考JBF编码器说明书）。

按实际需求录入出厂地址或编码地址，并记录在施工图纸所对应的指定位置，并将整理好的施工图纸妥善保管，用于后期的系统调试。

注：

1. 请在安装前记录地址码的灯具；

2. 灯具的编码操作需要与我司配套产品使用；

3. 使用编码器编址时，同一电源下，灯具编址不可重复。

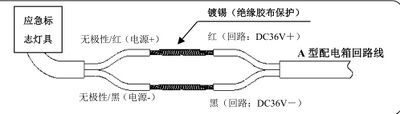

六、灯具接线图

七、灯具外形尺寸

壁挂灯具外形尺寸示意图

文件:J-BLZC-1LEⅡ0.5W-12B7ZDA 自电中型标志灯尺寸3.jpg

吊装灯具外形尺寸示意图

八、安装方法

警告：安装设备前，请务必切断回路电源，电线接头需做防水、绝缘处理。

1. 参照灯具的吊装孔距、壁挂孔距等，根据实际安装位置，测量打孔；

2. 安装固定端子、吊链（吊杆）、膨胀螺钉等配件（需要另购）；

3. 依照上述接线图示意，将灯具引出线与电源线连接好，固定牢靠。

壁挂安装示意图

文件:J-BLZC-1LEⅡ0.5W-12B7ZDA 自电中型标志灯安装2.jpg

如上图所示，灯具楼层数字部分配有可撕吸塑件，灯具安装时根据用户所需手动剥离吸塑件（参考楼层调节示意图（12F为例），注意！按需剥离），阴影部分吸塑件剥离后显示为12F），吸塑件剥离完成区域通电后即可点亮，楼层调节完成。

九、维护保养

1. 本系列产品为消防产品，应由受过培训的专业人员进行安装、调试和维修；非专业人员请勿拆开灯具，以防止发生意外。

2. 灯具贮存时，均应放置于干燥、通风的地方，避免与有腐蚀性的物质接触。应尽量避免灯具受到摩擦、敲击和冲击，以防止外壳产生变形、破损等损坏现象。

3. 灯具采用锂电池，在使用前应先给灯具充电约20小时左右，如果灯具应急时间达不到标准要求时，应将灯具进行完全充、放电3~5次的操作，充分激活锂离子的活性后即可满足要求。

十、常见故障及处理方法

故障现象	原因分析	排除方法
灯具接入两线系统后不亮	1、线路故障、供电电源故障 2、灯具设置成了非持续型	1、检查灯具接线、测量接线处电压是否正常； 2、将灯具类型改为持续型
单台灯具通讯故障	1、供电电源原因 2、ID号错误	1、检查灯具是否正常点亮，测量接线处电压是否正常； 2、检查系统中录入的ID号是否正确。
应急启动后，疏散灯具应急状态不正常	灯具的应急状态模式错误	在主机设置中切换应急状态即可。

十一、安全使用注意事项

1. 使用前，请您务必详细阅读此说明书，方可接通电源；

2. 为防止灯具电池电压过低而损坏，灯具上电运行后不得随意断主电，若需长时间断电，务必要进行关机操作；

3. 本系列消防应急灯具为IP30消防应急标志灯具，请按照实际使用环境选择相匹配IP防护等级的产品；安装环境不匹配导致的产品性能问题，本公司不负任何责任；
