简 介
应急照明分配电装置，适用于我公司生产的集中电源集中控制型消防应急灯具，主要用于分配电能。适用型号：单电源输入J-FP-0.25KVA-01、J-FP-0.5KVA-01和双电源输入J-FP-0.25KVA-02、J-FP-0.5KVA-02。
本设备将应急电源的电源接口降压后分配成8回路输出，设备拥有独立的通讯地址，可实时监控总线回路的工作状态，并将信息直接上传至应急照明控制器。内设回路状态指示灯和工作状态指示灯；方便客户查找故障。其它设计满足GB17945-2010《消防应急照明和疏散指示系统》的要求。
1、 系统原理
2、 技术规格及参数说明
| 类别 | 描述 |
|---|---|
| J-FP-0.5KVA-02 | |
| 输入电源 | AC220V/DC216V |
| 输出电压 | DC36V |
| 输出电流 | 单回路电流≤5A， 回路总电流≤13.8A |
| 总线回路 | 8回路 |
| 本机功耗 | ≤35W |
| 显示 | LED指示（工作状态、回路状态） |
| 保护方式 | 5A速熔保险丝 |
| 通讯总线 | POWERBUS |
| 外壳材质 | 金属 |
| 防护等级 | IP30 |
| 运行温度 | -10℃-45℃ |
| 安装方式 | 壁挂 |
3、 外形尺寸与安装说明

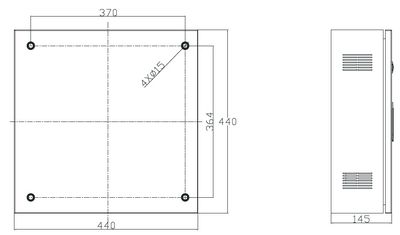

3.1 外形尺寸
3.2 安装说明
安装前，需检查设备各连接处无松动、脱落现象，按照以下的空间要求，进行固定安装，固定尺寸参见4.1中的安装尺寸图。
- 设备正面要求最少应有60cm的空间；
- 设备的顶部不可放置任何物件；
- 设备的前面必需有充足的检修空间；
4、操作说明
开通前检查：
- 各回路电源线有明显的区分标示；
- 输入、输出回路接线端子连接良好；
开通步骤：
闭合与配电箱连接的 EPS 电源，主板状态指示灯，电源回路指示灯亮，若通讯已建立，主板状态指示灯（Status）会快速闪烁。
5、接线说明
5.1 接线端子布置图及接线示意
双电源输入端子示意图
单电源输入端子示意图
| 端子定义 | 名称 | 接线说明 |
|---|---|---|
| EPS 电源输入 | L | EPS 输入的火线 |
| N | EPS 输入的零线 | |
| E | 大地线 | |
| 消防电输入 | L | 消防电输入的火线 |
| N | 消防电输入的零线 | |
| 市电信号（可不接 线） | L | 市电输入的火线 |
| N | 市电输入的零线 | |
| 8 路电源总线输出 | V1+ | 第 1 回路电源总线输出+ |
| V1- | 第 1 回路电源总线输出- | |
| V2+ | 第2回路电源总线输出+ | |
| V2- | 第2回路电源总线输出- | |
| V3+ | 第3回路电源总线输出+ | |
| V3- | 第3回路电源总线输出- | |
| V4+ | 第4回路电源总线输出+ | |
| V4- | 第4回路电源总线输出- | |
| V5+ | 第5回路电源总线输出+ | |
| V5- | 第5回路电源总线输出- | |
| V6+ | 第6回路电源总线输出+ | |
| V6- | 第6回路电源总线输出- | |
| V7+ | 第7回路电源总线输出+ | |
| V7- | 第7回路电源总线输出- | |
| V8+ | 第8回路电源总线输出+ | |
| V8- | 第8回路电源总线输出- | |
| 485通讯输入 | A | 通讯输入+ |
| B | 通讯输入- | |
| T-G | 通讯地线 |
5.2 接线方法
安装人员严格按照6.1端子接线布置图规范接线。对照面板示意图对端子进行接线，注意：线路必须正确连接，如不正确连接则可能影响设备的正常运行。
6、维护保养
6.1 维护保养和检查时的注意事项
- 维护人员必须按照定期检查的方法，对设备进行维护。
- 除受过专业训练的维护维修人员外，严禁其他人触摸内部；
- 进行维护前，必须切断设备的电源。
- 不能直接触碰PCB板上的元器件，否则容易静电损坏设备。
- 维护完毕后，必须确认所有螺丝均已锁紧，所有线端都已复原。
- 每6个月进行一次定期检查。
6.2 日常检查
为了防止设备发生故障，保证设备正常运行，延长使用寿命，用户需要经常性对设备进行检查（每日）、维护，其内容如下：
- 安装环境是否有异常；
- 设备是否有异常的振动和异常的声音；
- 设备是否有过热或变色；
- 现场环境是否有异常气味；
6.3 定期检查
为了防止故障发生，确保其长时间高性能稳定运行，用户应定期（半年）进行检查维护一次（维护情况应记录存档），其内容如下表所示：
| 检查项目 | 检查内容 | 检查方法 | 检测标准 |
|---|---|---|---|
| 工作环境 | 温度/湿度 | 温度计/湿 度计 | 温度在0℃~40℃； 湿度≤95% |
| 外观及零部件 | 是否有异常震动、异常声音 螺丝是否松动 是否有变形、破损 是否有污渍及粉尘 | 目测 | 无异常 |
| 输入输出电压 | 设备输入输出电压是否正常 | 万用表测 量 | 满足额定输入电压 |
| 连接导线 | 是否变形、污损、过热变色 | 目视 | 无异常 |
| 线路板 | 是否变色、变形、有污渍 | 目视 | 无异常 |
| 指示灯 | 各状态指示是否正常 | 目视 | 无异常 |
