J-SAB-JBF4121G-Ex手动火灾报警按钮(隔爆型 & 粉尘防爆型)

来自青鸟百科

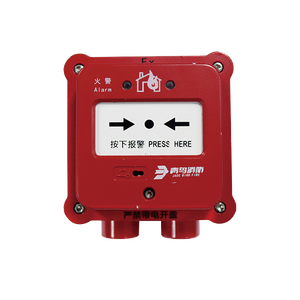

手动火灾报警按钮(隔爆型) J-SAB-JBF4121G-Ex外观

概述


J-SAB-JBF4121G-Ex型手动火灾报警按钮是隔爆型及粉尘防爆型产品,当有火警时,手动按下按钮,按钮开关闭合,报警信号通过回路总线传到控制器起到手动报警作用。适用于石油、化工等具有防爆要求的含有IIA~IIC的Ⅰ区、Ⅱ区。


产品特点


内置微处理器,性能稳定
采用SMT 表面贴装工艺,可靠性高,一致性好
采用电子编码方式,可通过专用电子编码器编址
复位必须使用与该按钮配套的专用钥匙
的外壳材料为铝合金,具有防尘、防水功能,防护等级达到IP66
适用于含有II 类A、B、C 级T1 ~ T6 组可燃气体或粉尘与空气形成的爆炸性混合物的1 区、2 区及21 区、22 区危险场所

性能参数


环境特性

工作温度: -40~+75℃
贮存温度: -40~+85℃
相对湿度: ≤ 93%(无凝露)

电气特性

工作电压: DC18V-28V,调制型,控制器提供
监视电流: ≤ 0.3mA(DC24V)
报警电流: ≤ 1mA(DC24V)
确认灯的状态有:
监视状态:-瞬时闪亮
报警状态-红色常亮

机械特性

外壳材质: 铸铝
外观: RAL3003 宝石红
防护等级: IP66
产品重量: 1.6kg
外形尺寸: 145mm 长×130mm 宽×91mm 厚(不含安装架)
电气接口: 2×M20×1.5

防爆特性


防爆标志: Exd IIC T6 Gb Ex tD A21 IP66 T80℃

执行标准


GB 19880-2005《手动火灾报警按钮》
GB 3836.1-2010 《爆炸性环境 第 1 部分:设备 通用要求》
GB 3836.2-2010《爆炸性环境 第 2 部分:由隔爆外壳“d”保护的设备》
GB 12476.1-2013《可燃性粉尘环境用电气设备第1部分通用要求》
GB 12476.5-2013《可燃性粉尘环境用电气设备第5部分外壳保护型”tD”》

注意事项、免责声明


内外接地务必可靠;经检验合格产品,不允许随意更换元器件或改变结构,以免影响防爆性能;维修保养时,注意保护隔爆面,所有隔爆面不得有损坏或锈蚀;严禁带点开盖;非专业人员不得随意安装、拆卸;定期进行报警试验,建议每半年一次;电缆引入装置及封堵件需自配。

接线图

J-SAB-JBF4121G-Ex手动火灾报警按钮手拉手接线图

J-SAB-JBF4121G-Ex手动火灾报警按钮分支接线图

参考资料


文件:JBF/ASM-J-SAB-JBF4121G-Ex使用说明书 V1.3 2023.3.2.pdf


认证证书

文件:J-SAB-JBF4121G-Ex认证证书.pdf

检验报告

文件:J-SAB-JBF4121G-Ex检验报告 .pdf
