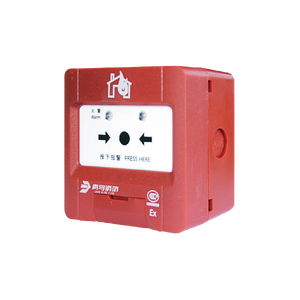

J-SAP-JBF4121A-Ex手动火灾报警按钮（本安型）
概述
J-SAP-JBF4121A-Ex型手动火灾报警按钮是本安型的编址型手动按钮，可用于 JBF-11SF 系列及 JBF50 系列控制器。适用于工业与民用建筑中存在易燃易爆气体的Ⅰ区及Ⅱ区危险场所。
产品特点
产品性能稳定、可靠，一致性好。操作简单，用手按下操作面板，即能实现向控制器报火警；报警按钮采用插拔式结构易于客户安装、施工、维护。
性能参数
工作温度 -10 ～ +55℃
贮存温度 -20 ～ +65℃
相对湿度 ≤ 95%（无凝露）
工作电压 DC18V-28V（须由安全栅供电）控制器提供，调制型
监视电流 ≤ 0.3mA （DC24V 条件下）
报警电流 ≤ 1mA （DC24V 条件下）
确 认 灯 火警灯监视状态瞬时闪亮，按下报警时常亮（红色）
线 制 二总线，无极性
编址范围 1-200
编址方式 电子编码器编码
最远传输距离 1500m
外 观 Pantone Q510-5-3 红色
外壳材质 ABS
产品重量 160g
外形尺寸 90mm×90mm×52mm(LWH)（含底座）
防爆标志 Ex ib IIC T6 Gb
执行标准1) GB19880-2005《手动火灾报警按钮》2) GB3836.1-2010《爆炸性气体环境用电气设备第 1 部分：设备通用要求》3) GB3836.4-2010《爆炸性气体环境用电气设备第 4 部分：本质安全型“i”保护的设备》
注意事项、免责声明
本安系统的设计、选型和安装应按照GB3836.15-2017《爆炸性气体环境用电气设备第15部分：电气装置的设计、选型和安装》的有关规定进行，连接导线或电缆的分布电容、电感应满足本安系统要求；安全栅需取得防爆合格证，其安装应按其说明书的要求进行，通常每只安全栅后所带防爆手动火灾报警按钮≤10只，每个报警回路使用安全栅的数量不得超过6只（准确数量应通过本安计算确定）；在正常使用、维护和清洁时避免由静电电荷引起点燃危险，使用在爆炸性环境中时，不应触碰和擦拭设备。如必须擦拭，触碰，则应在通风良好，无气体泄漏的场所进行,并用拧干的湿布擦拭外壳，严禁用干布擦拭外壳；不允许随意更换影响防爆性能的元器件或结构。
接线图
参考资料
文件:JBF／ASM-J-SAP-JBF4121A-Ex 使用说明书 V1.2 2023.1.4.pdf
